2D에서 널링의 지시 방법 ( 빗줄형, 바른줄형 )

2D에서 널링의 지시 방법 ( 빗줄형, 바른줄형 )

① 빗줄형 널링

모델링을 마치고  뷰를 뽑아 중심선을 작도하고 투상도를 완성한다.

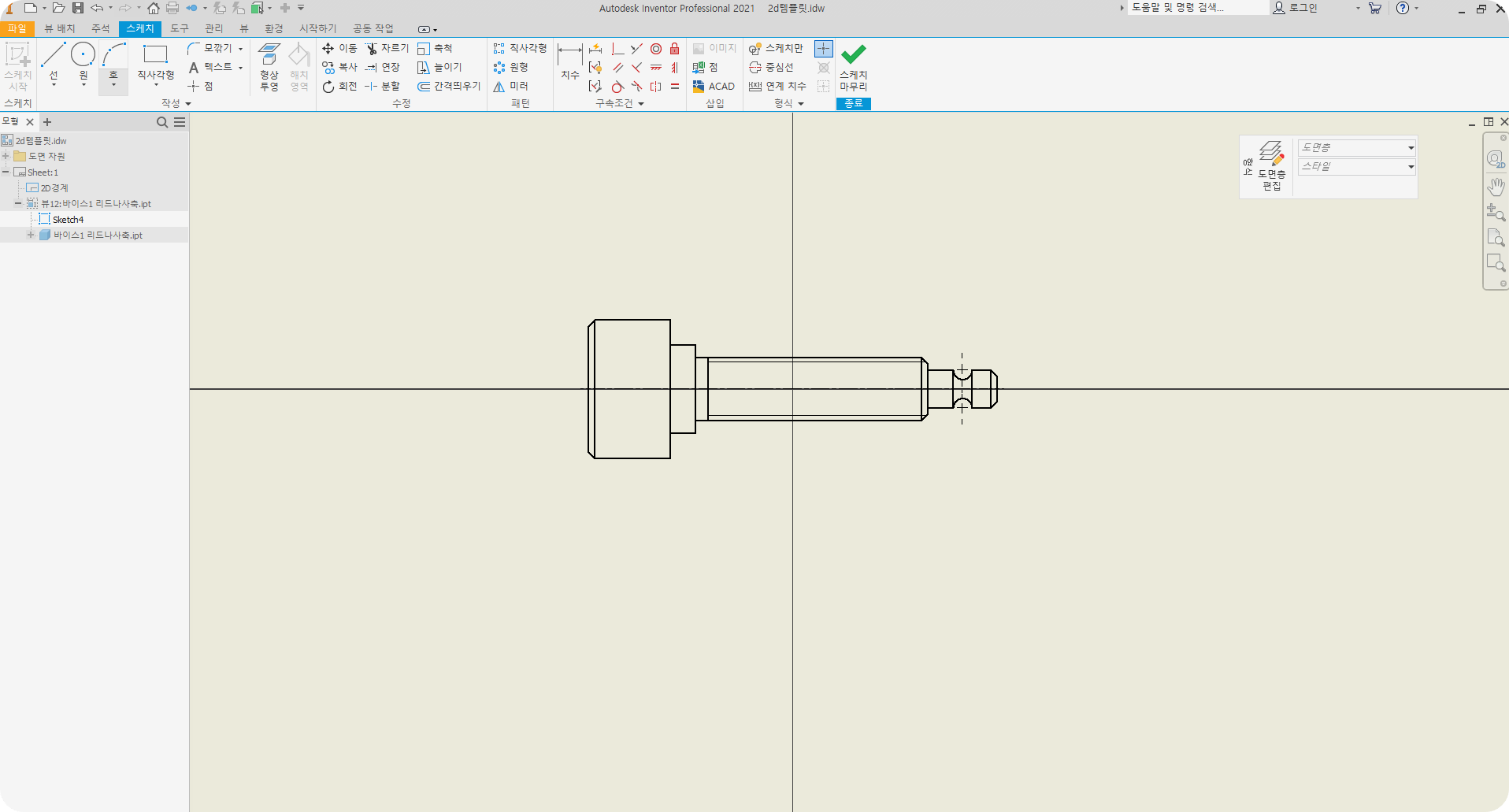

[ 스케치 시작 ] 버튼을 클릭하고, 뷰를 클릭하여 스케치 환경으로 들어간다.

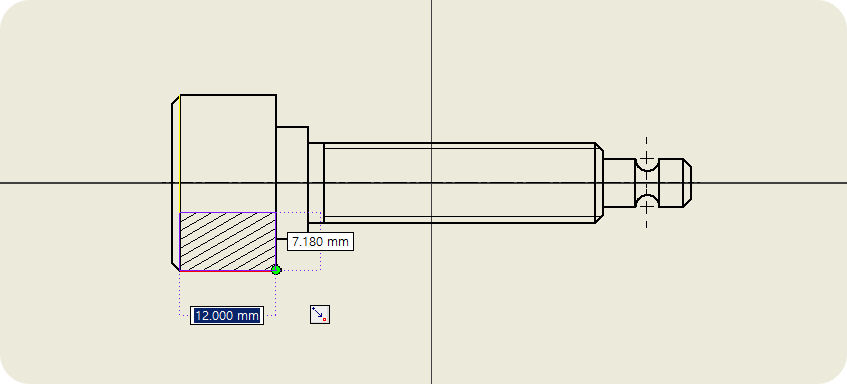

[ 직사각형 ] 버튼을 클릭하고 널링을 표현할 영역에 사각형을 그린다.







[ 해치 영역 ] 버튼을 클릭하고 사각형 내부를 지정한 후, 해치 대화상자에서 각도는 30, 축척은 0.3을 지정하고 확인한다.

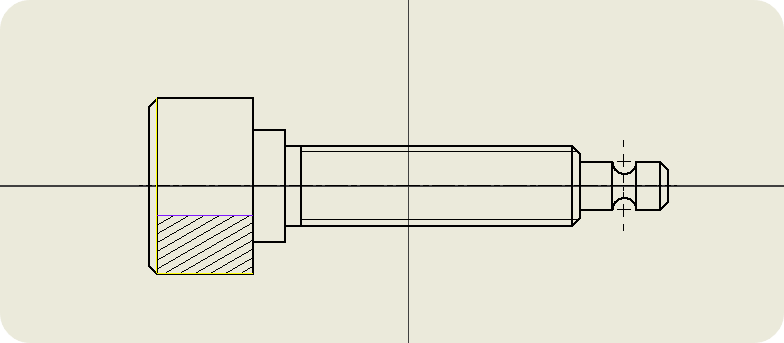

적용된 모습

728x90

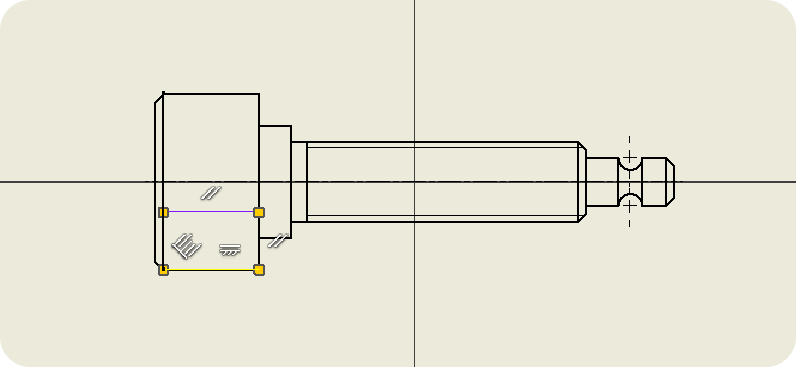

[ 직사각형 ] 버튼을 클릭하고 기존 4 각형의 대각선 모서리 2점을 클릭하여 직사각형을 그린다.





[ 해치 영역 ] 버튼을 클릭하고 방금 그린 사각형 내부를 지정한 후, 해치 대화상자에서 각도는 -30, 축척은 0.3을 지정하고 확인한다.

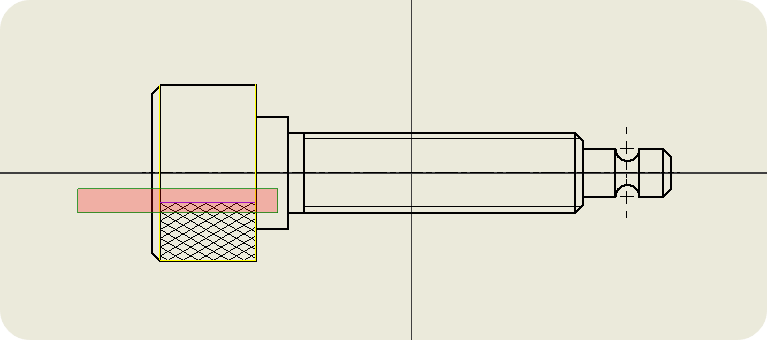

그림과 같이 마우스로 사각형의 위 가로선을 모두 선택하여 [ 스케치만 ]으로 변경한다.





[ 스케치 마무리 ] 버튼을 클릭하여 스케치를 종료한다.





[ 주서 ] - [ 지시선 텍스트 ]를 클릭하여 규격번호, 호칭 방법을 기입한다.

지시선 단말 기호는 선이 아닌 면을 지시하므로 작은 점으로 변경하여야 한다.





문제지에 규격번호가 주어지지 않는 경우도 있으니 외워가도록 하자.





② 바른 줄 형 널링

손잡이의 투상도를 배치하고, 한쪽 단면을 한 후, 중심선을 작도한다.







바른 줄 형 널링은 빗줄형 널링과 같은 과정으로 작업하면 되는데 차이는 직사각형은 한 번만 그리면 되며, 각도는 0, 축척은 0.5로 한다.





직사각형 상당의 직선을 [ 스케치만 ]으로 변경하고 [ 스케치 마무리 ] 버튼을 눌러 종료한다.

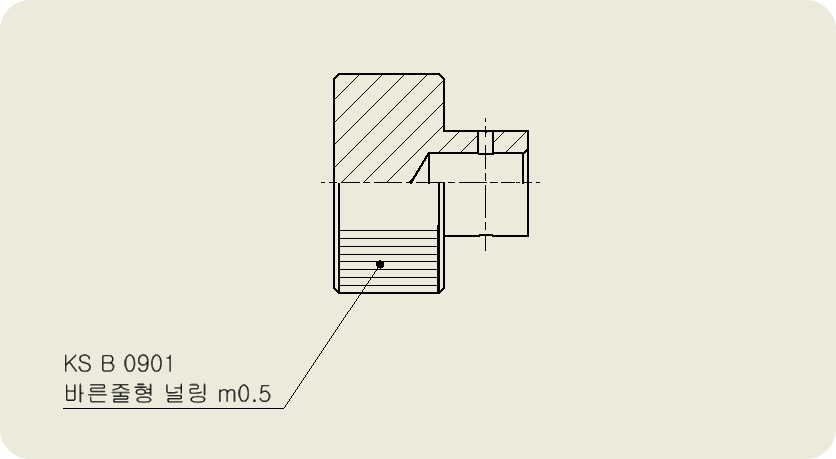

지시선으로 규격 번호와 호칭 방법을 지시한다.





이상으로 2d에서의 널링의 표현과 지시방법에 대해 알아보았습니다.
