KS기계제도규격의 생크



이번 시간에는 KS기계제도 규격에 있는 생크의 모델링과 도면 작업에 대해 알아보겠습니다.

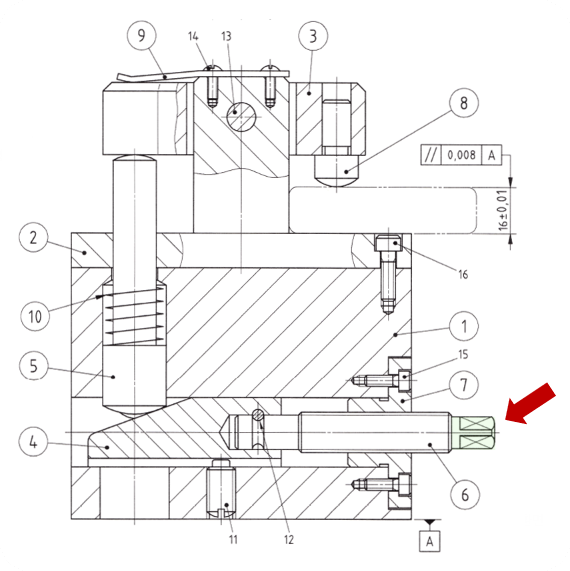

밀링클램프-4

1. 축 모델링

6번 리드나사축의 생크부위만 모델링하자.

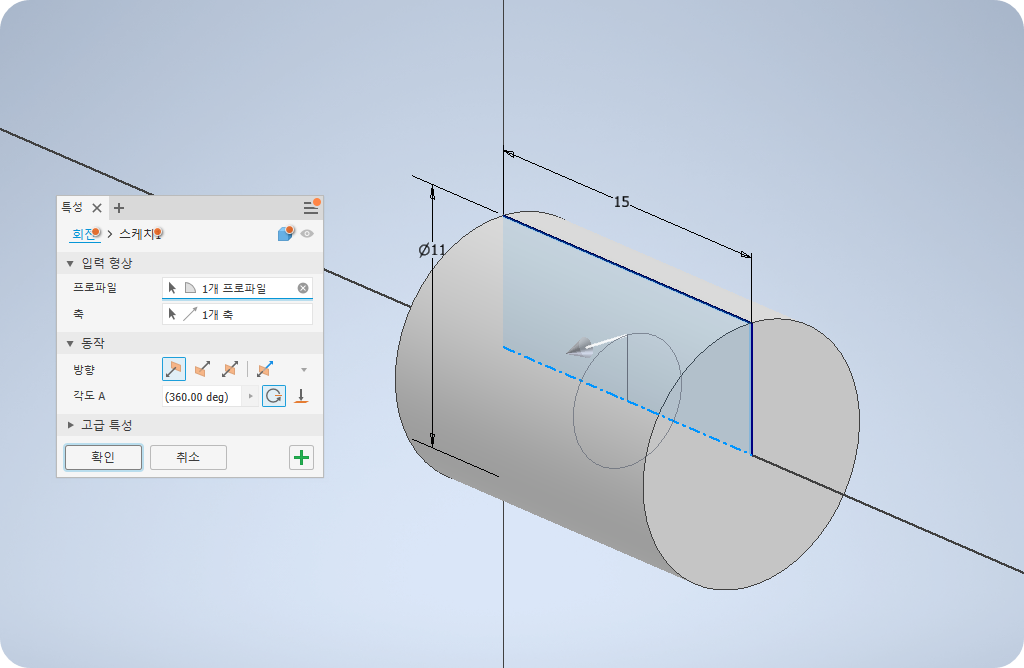

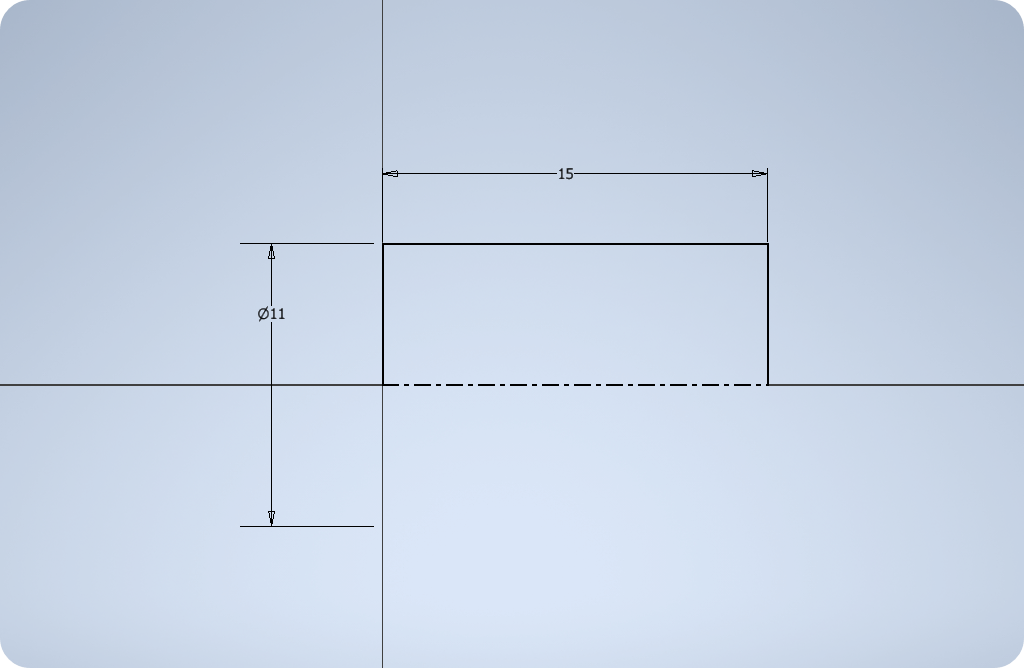

① 스케치 환경에서 다음과 같이 그린 후 [회전] 하여 솔리드 바디를 만든다.



지름 : Ø11 길이:15

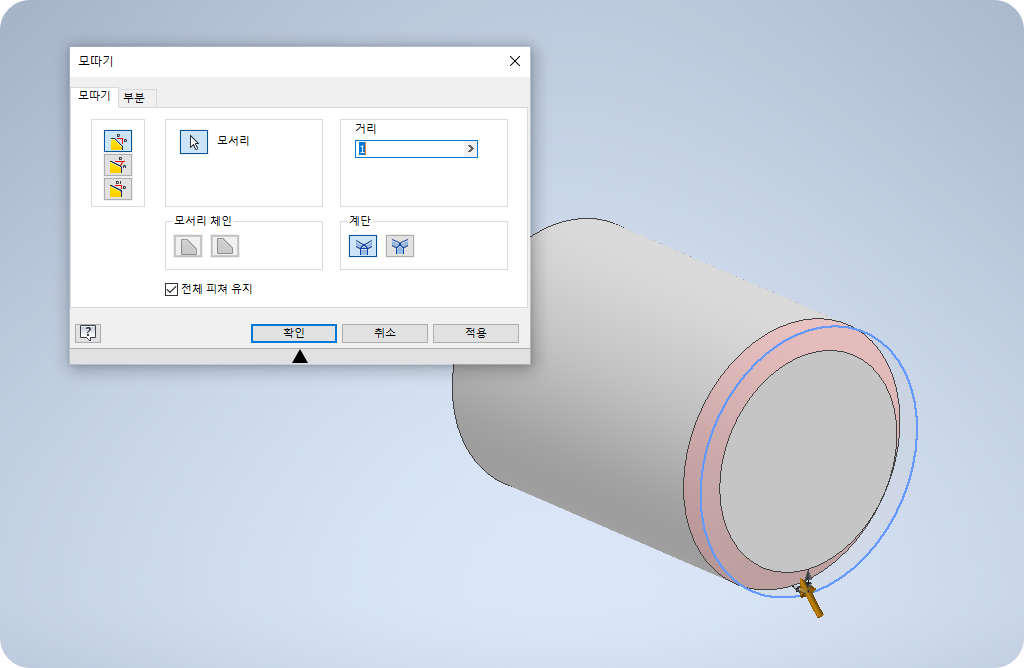

② 모떼기 1을 준다.







2. 생크 모델링

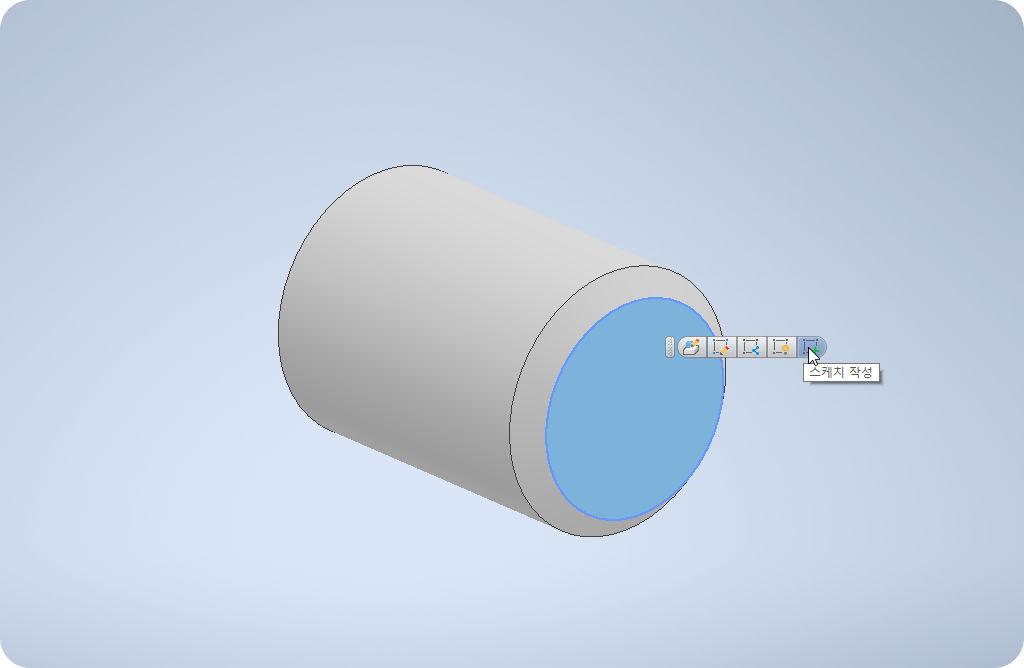

① 축의 오른쪽 끝 면을 선택하여 [스케치 작성]을 누른다.

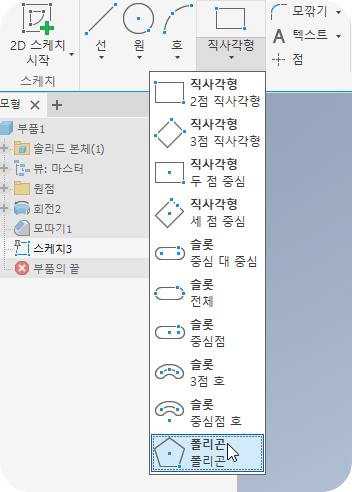

② 직사각형 명령 아래에 있는 폴리곤을 누른다.

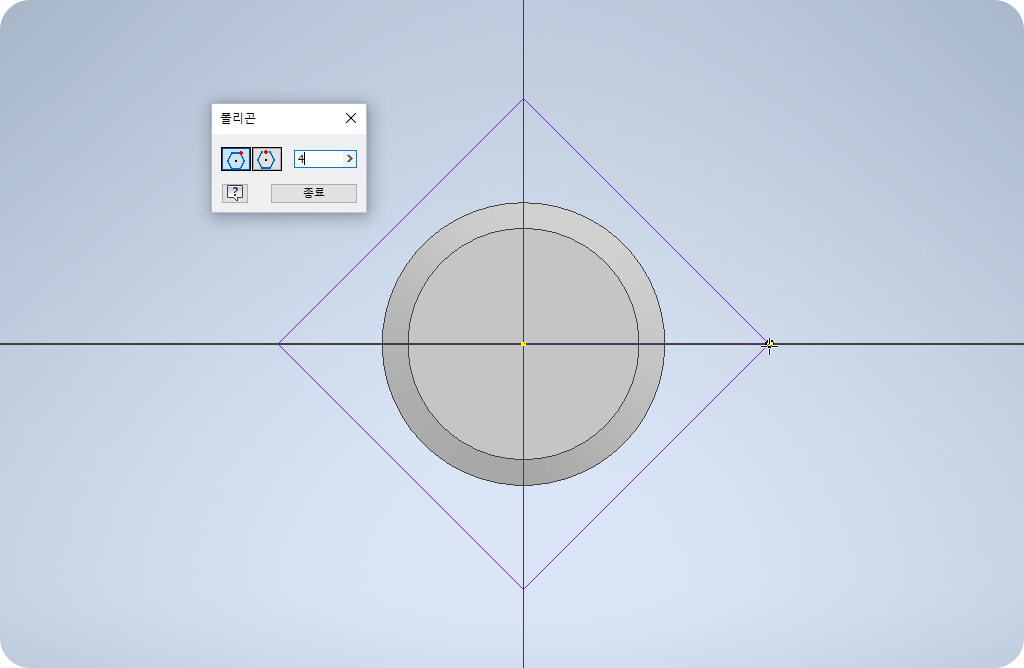

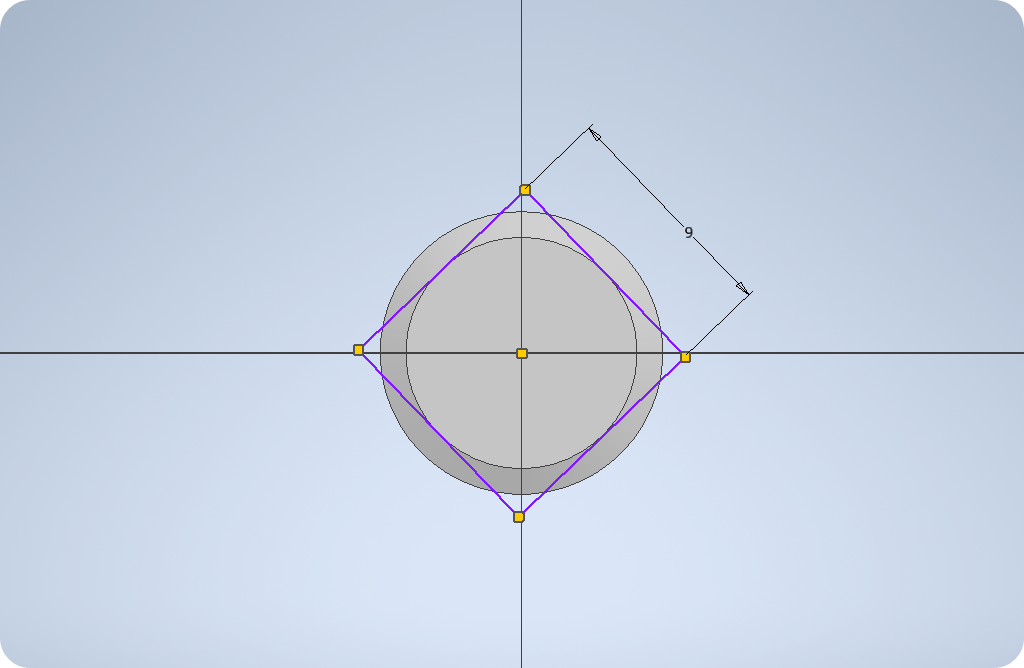

③ 면의 수는 4를 입력하고 그림과 같이 도형을 그린다.

수직이나 수평선을 따라 마우스를 움직이면 스냅이 걸린다.

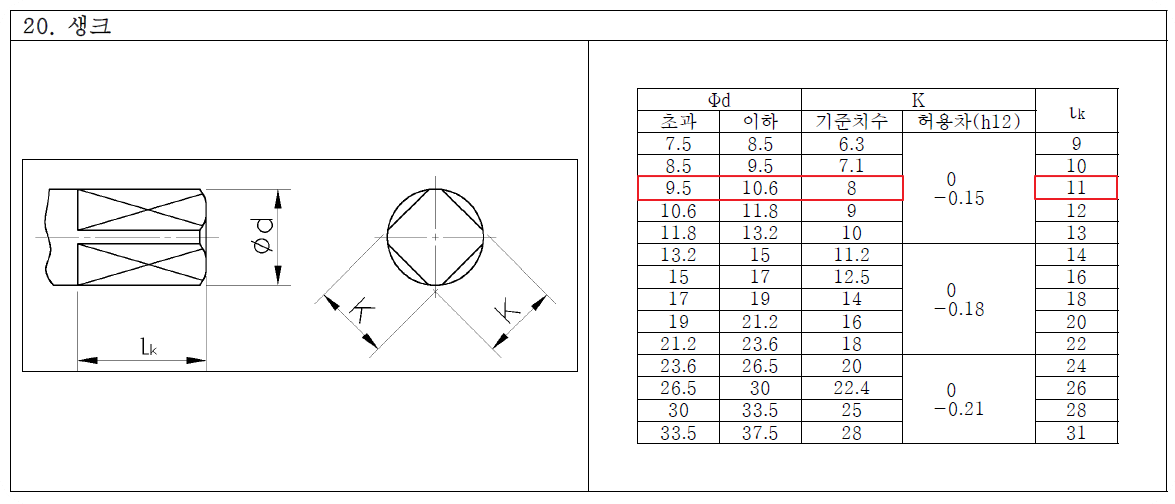

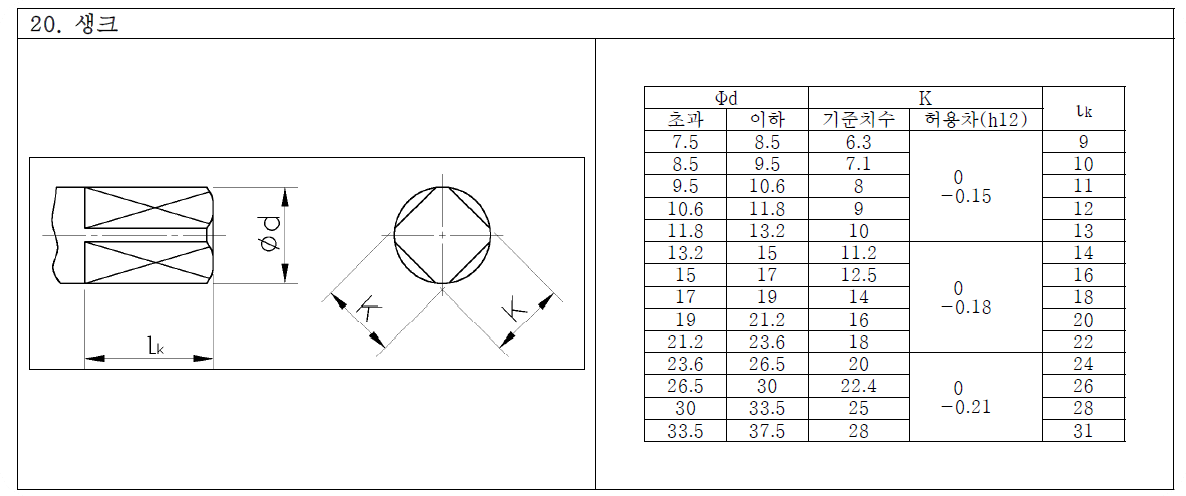

④ 규격에서 Ød에 대한 K값, LK값을 찾는다.

축의 지름이 Ø11이므로 K는 9이며, LK는 12이다. 스케치에서는 K값 9를 치수기입한다.



728x90

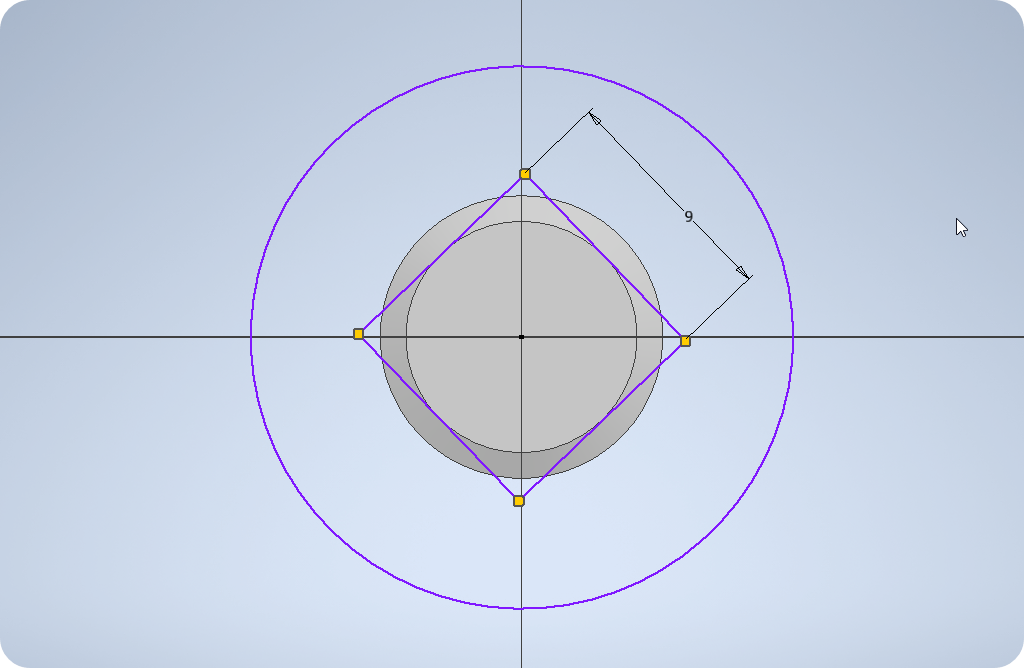

⑤ [ 돌출 ] 영역을 위해 바깥쪽에 원을 하나 그린다.

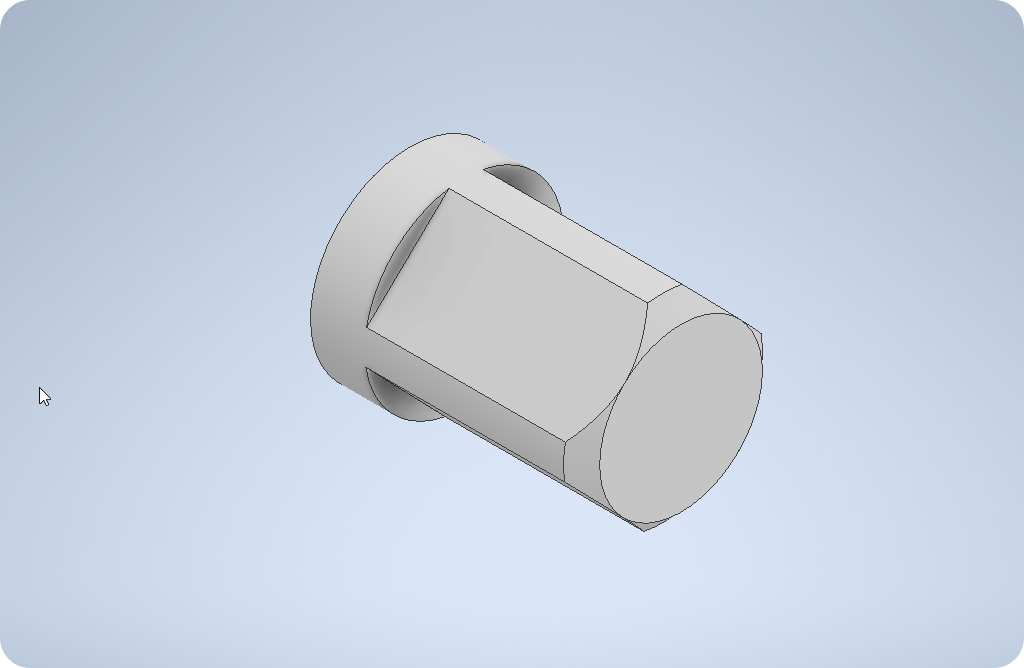

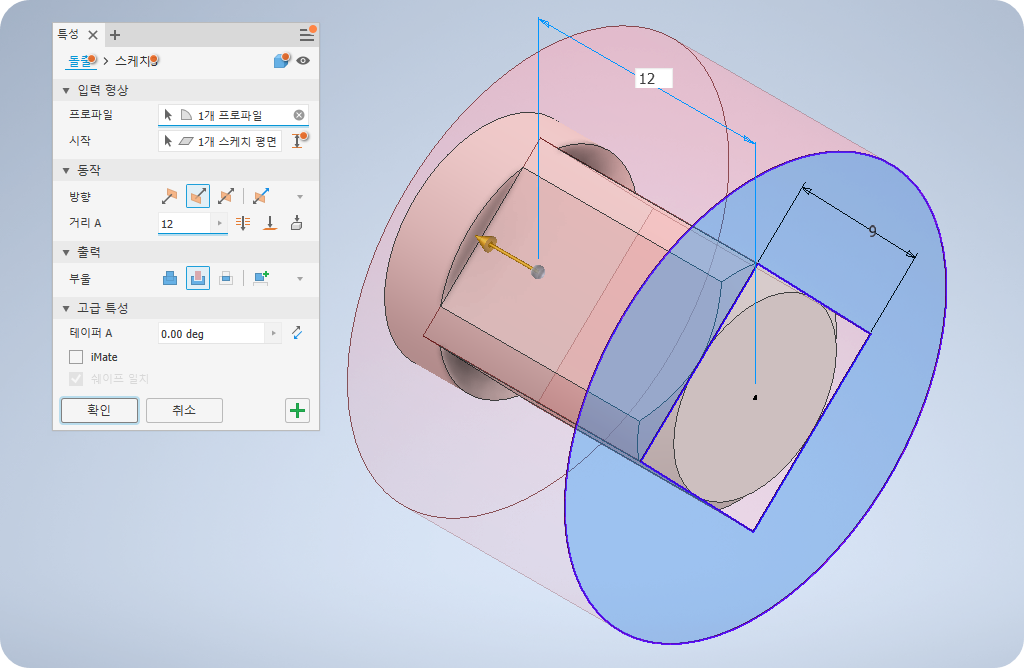

⑥ 폴리곤과 원의 사이 영역을 LK값만큼 돌출시켜 잘라낸다.





3. 도면 작업

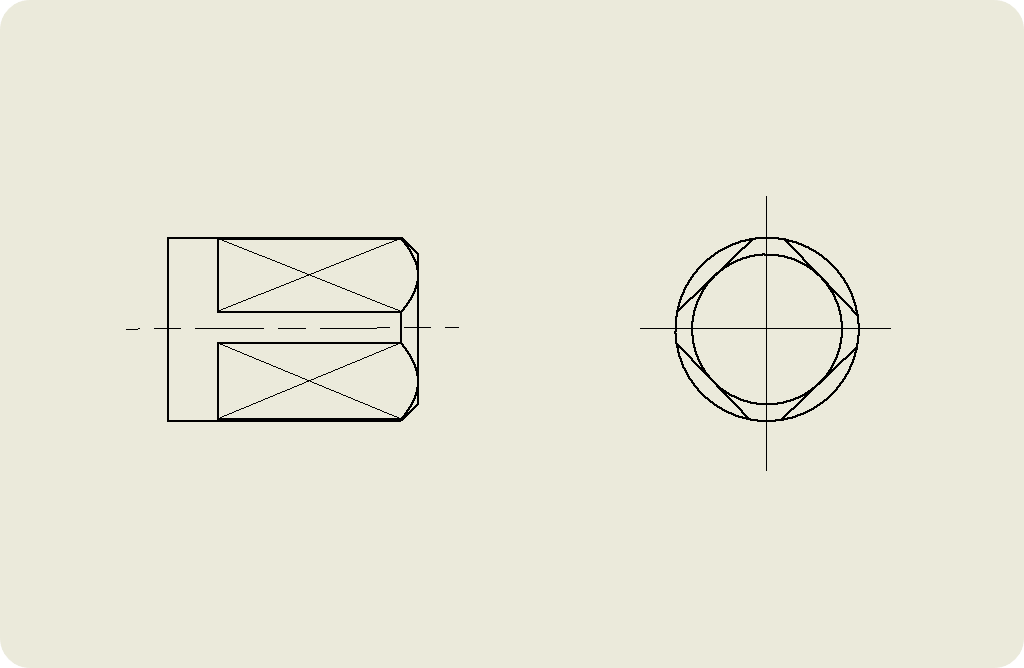

① 정면도와 생크가 잘 보이도록 우측면도를 뽑고, 중심선과 생크면의 평면도시한다.

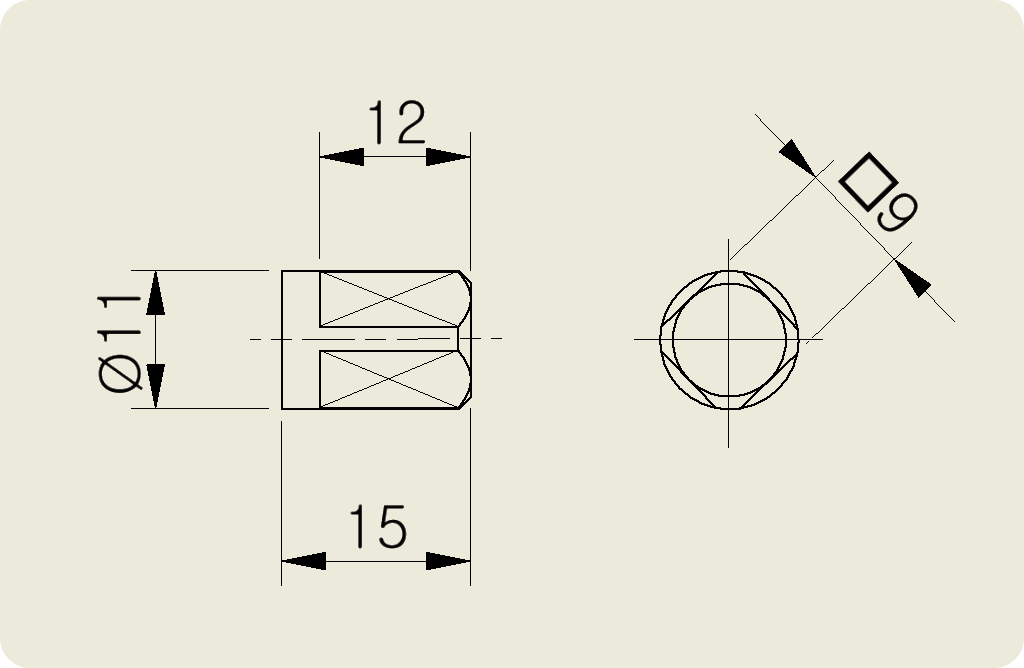

② 치수 기입한다.



③ 규격에 잇는 공차를 넣어 완성한다. (치수공차나 끼워 맞춤공차 중 택 1)





이상으로 생크(Shank)의 규격과 모델링, 치수기입과 공차에 대해 알아보았습니다.
