2024년 3회 일반기계기사 실기 시험에서의 특이점은 그동안 필답형 시험 후, 며칠 뒤  CAD실기 시험을 보았지만 이번 회에서는 는  CAD실기 시험을 먼저 보고 필답형을 치른다는 것입니다. 필답형 시험과 CAD작업형 시험간의 기간이 어느 정도 있어 준비하는데 큰 무리가 없어 보입니다.  2024년 3회 일반기계기사 CAD작업형 유사 문제  1일 차 - 동력전달장치 / 드릴지그    2일 차 - 동력변환장치 (편심구동장치) / 드릴지그   3일 차 - 벨트긴장장치 / 드릴지그  밸런스있는 문제CAD 작업형 시험은 전체적인 시간 안에 밸런스에 초점을 맞춰 한 도면을 집중으로 분석하는 것보다 오히려 쉬워졌다는 평입니다.끝까지 최선을 다한다면 좋은 결과 있으실 겁니다. 153LAB

도브테일(dovetail)은 그 모양 생김새가 비둘기의 꼬리 같다고 하여 붙여진 이름이며, 기계 부품간의 미끄럼 접촉 운동을 할 때 사용한다. (1) 도브테일 (dove tail) (x) 나 (y)로 치수 기입   (2) 도브테일 (dovetail)  (x) 나 (y)로 치수 기입 153LAB

회주철품 (Grey Iron Casting) KS D 4301-1990종류기호구기호(참고)인장강도N/㎟ 항 절 성브리넬경도(HB)최대하중N휨(mm)1종GC10032이상100 이상7000 이상3.5 이상-201 이하2종GC15038이상150 이상8000 이상4.0 이상212 이하3종GC20041이상200 이상9000 이상4.5 이상223 이하4종GC25045이상250 이상10000 이상5.0 이상241 이하5종GC30055이상300 이상11000 이상5.5 이상262 이하6종GC35058이상350 이상12000 이상5.5 이상277 이하보통주철  (1종, 2종, 3종) ①     보통주철은 회주철을 대표하는 인장강도가 100~200N/㎟ 정도의 주철②     보통주철은 기계 가공성이 좋고 값이 싸다.③  ..

기계 구조용 탄소강 강재 (Steel Machine) KS D 3752-86종류탄소함유량(%)인장강도(㎏/㎟)단면수축률(%)연신율(%)샤르피충격값경도용도SM10C0.08~0.1332이상-33이상-109-156켈밋, 볼트, 너트, 리벳 등SM15C0.13~0.1838이상-30이상-111-149SM20C0.18~0.2341이상-28이상10이상114-153볼트, 너트, 전동기축 등SM25C0.23~0.2845이상-27이상-121-156SM30C0.28~0.3355이상57이상23이상11이상152-212볼트, 너트 전동기축SM35C0.33~0.4358이상55이상22이상10이상167-235로드, 레버, 소형부품SM40C0.38~0.4362이상50이상20이상9이상179-255로드, 연결부분, 축SM45C0.43~0...

2024년 1회 일반기계기사 작업형,  첫날 시험(2024. 4. 28 일요일)에서 동력전달장치 도면, 드릴지그 도면의 과제 2장이 지급되었으며, 각각 2개의 부품을 작업하는 것입니다. 동력전달장치는 본체, 스퍼기어였으며, 드릴지그는 고정부시와 부시홀더였습니다.2D 4개, 3D 4개입니다. 출력은 기존과 같이 2D 한 장, 3D 한 장 제출합니다. 변경 사항  변경 전변경 후과제 도면1장2장작품명과제 도면명 작성"일반기계기사 도면 과제"로 작성성명캐드로 기입도면 출력 후 수기로 기입중심마크10mm15mm 과제 도면  수검란수검란의 성명을 비워 놓고 출력 후, 수기로 기입합니다.  표제란도면명이 다른 2장을 작도하므로 도면명을 적지 않고, '일반기계기사 도면 과제'로 적습니다.  중심마크중심마크는 다른 종..

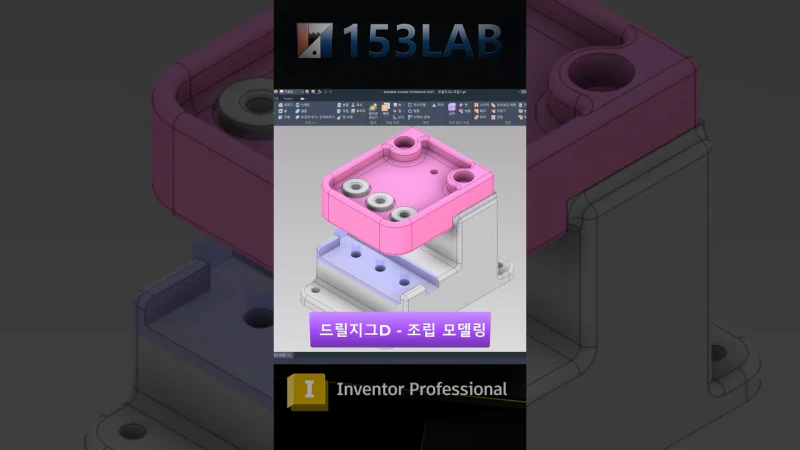

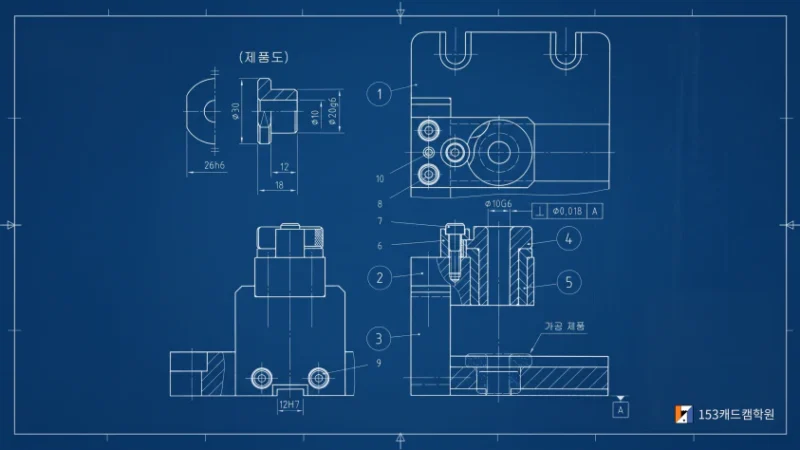

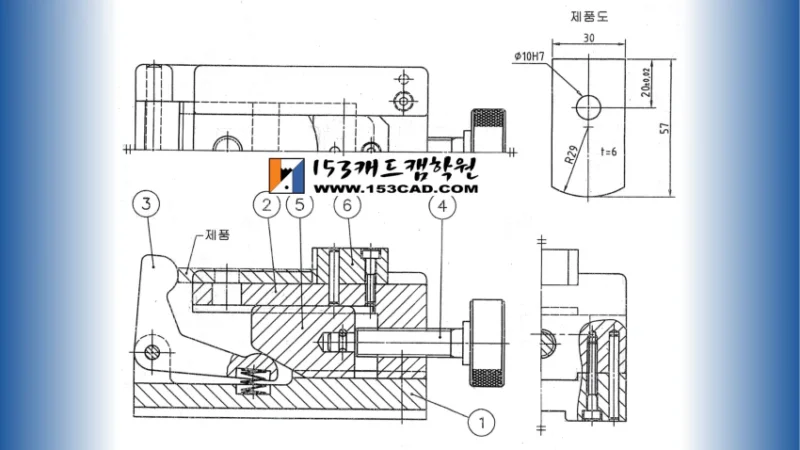

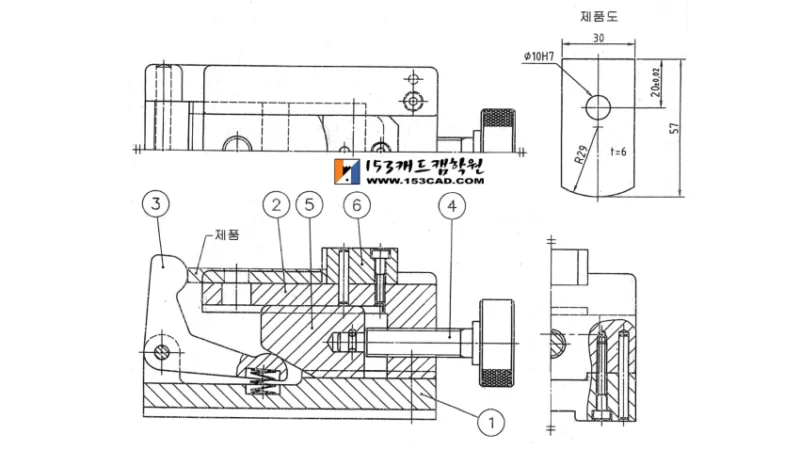

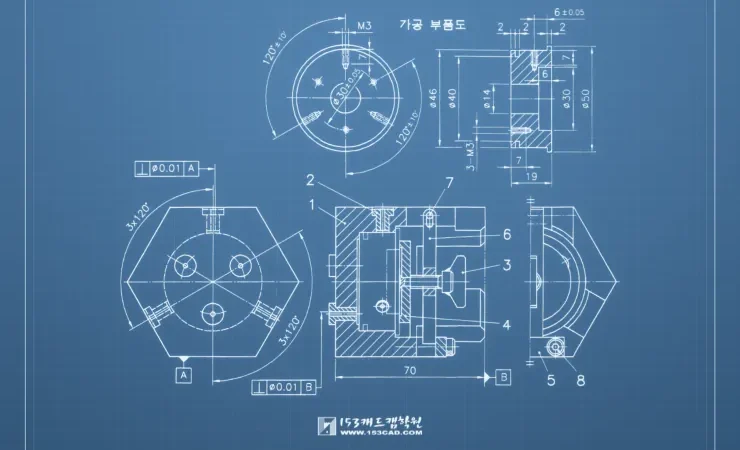

전산응용기계제도기능사 실기 시험에 출제되는 문제와 유사한 도면입니다. 부품의 각 모양뿐만 아니라 기능에 대해서도 충분히 숙지를 해두시길 바랍니다.드릴지그 문제도 각 부품의 투상은 어렵지 않으니 주어진 제품도의 모양과 치수를 확인하고 먼저 제품의 위치를 참고하여 투상하시길 바랍니다. 빗줄형 널링의 규격이 주어지지 않았으니 규격 번호(KS B 0901)를 기억하시고 시험에 응시하시기 바랍니다.드릴지그의 조립도 153LAB

스케치에서 선과 문자로 부품란을 만들 수 있으나 이번 포스팅에서는 인벤터의 '테이블'기능을 이용하여 부품란을 만드는 방법을 설명하도록 하겠습니다.인벤터의 테이블 기능을 이용한 부품란 만들기현재(2024년 말까지) 전산응용기계제도기능사와 기계설계산업기사는 테이블의 열과 행의 간격이 같고, 일반기계기사만 다르니 구분하여 참고하시기 바랍니다. 스타일 편집기에서 테이블의 스타일 설정 (1) 메뉴의 [관리]에서 스타일 편집기를 실행(2)  테이블(JIS) 스타일 편집 (3)  테이블(JIS) 스타일 편집   ▶  제목(T) :  체크 해제  ▶  선 형식 (내부 / 외부) : 테이블의 내부 선과 외부선의 굵기를 적용한다. 기본이 내부로 되어 있으므로 그림과 같이 0.25mm 적용하고, 내부/외부 버튼을 클릭하여 ..

종목 : 기계설계산업기사 지사명 시험장소명 시설현황 강원 한국폴리텍대학 원주캠퍼스 2D/3D 라이센스 계정 지참 필요 (AutoCAD2023/NX12 설치) 경기남부 (안성공도) 경기남부지사 국가자격시험장(주차불가) 오토캐드2020 한글버전 경기남부 (안성공도) 경기남부지사 국가자격시험장(주차불가) 인벤터 2020 경기동부 한국폴리텍대학 성남캠퍼스(드림관) 1. CAD S/W : AutoCAD 2022 한글 2. CAM S/W : inventor 2022 한글, solidworks2016 한글, NX10 한글 *개인 PC 지참 시 부정방지를 위한 개인 PC 사전 점검 예정 경기북부 대한상공회의소 경기인력개발원 1. 2차원 CAD 소프트웨어 : ZW_CAD2020(한글) 2. 3차원 CAD 소프트웨어 : ..

3월 26일부터 실기 시험 접수 기간입니다. QNET에서 시험장 장소와 프로그램 설치 목록을 공개하였으니 참고하시기 바랍니다. 종목 : 일반기계기사 지사명 시험장소명 시설현황 강원 한국폴리텍대학 원주캠퍼스 2D/3D 라이센스 계정 지참 필요 (AutoCAD2023/NX12 설치) 강원동부 강원대학교 삼척캠퍼스(제1공학관) * CAD S/W - - 2D 작업용 : Auto CAD 2023 (한글) - 3D 작업용 : Inventor 2022 (한글) 경기남부 (안성공도) 경기남부지사 국가자격시험장(주차불가) 오토캐드2020 한글버전 경기동부 한국폴리텍대학 성남캠퍼스(드림관) AutoCAD 2022 한글 inventor 2022 한글 solidworks2016 한글 NX10 한글 경기북부 경기북부국가자격시험..

전산응용기게제도기능사, 기계설계산업기사, 일반기계기사 필기 대비와 실기 대비를 위해 기초부터 투상 연습을 꼼꼼히 하시길 바랍니다. 문제 1 다음은 어떤 물체를 제 3각법으로 투상한 것이다. 이 물체의 등각 투상도로 가장 적합한 것은? 문제 2 다음은 정면도와 평면도에 맞는 우측면도는 어떤 것인가? 문제 3 그림에서 나타난 정면도와 평면도에 적합한 좌측면도는? 문제 4 제 3각법으로 투상한 그림과 같은 정면도와 우측면도에 적합한 평면도는? 문제 5 왼쪽 입체도 형상을 오른쪽과 같이 도시할 때 표제란에 기입해야 할 각법 기호로 옳은 것은? 문제 6 다음 등각투상도에서 화살표 방향을 정면도로 할 경우 평면도로 할 경우 가장 옳은 것은? 문제 7 “가” 부분에 나타날 보조 투상도를 가장 적절하게 나타낸 것은? ..

지금은 컴퓨터를 이용해 제도(Drafting)하는 것이 자연스럽지만 컴퓨터가 없던 시절에는 제도판(Drafter)과 T자, 삼각자, 컴퍼스, 템플릿자등을 이용하여 펜으로 제도하던 시절이 있었습니다. 자료를 정리하던 중에 아주 오래전 ' 기계제도기능사'의 실기 시험 문제를 다시 볼 기회가 있어 공유합니다. 시험을 준비하시는 여러분들의 선배들이 어떻게 시험을 치렀나 재미 삼아 한 번 보시기 바랍니다.기계제도기능사 시험 문제  시험 시간 5시간, 연장 30분까지 허용(연장하면 10분당 5점씩 감점)2개의 문제가 주어지며, 첫 번째 문제(위)는 설계 변경하여 전개도 작성하는 것이고, 두 번째 문제(아래) 설계 변경 적용하여 부품도 3개 작성하는 것입니다.시험 요강  채점 대상에 제외하는 조건이 지금보다 더 엄격..

2024년도 기술사, 기능장, 기사, 산업기사, 기능사 시험 공고가 나왔습니다. 2024년도 자격증 취득을 준비하시는 분들은 연말, 연시 계획을 잘 잡으셔서 준비하시기 바랍니다. 2024년 국가기술자격검정 시행공고 2024년 기술사 시험 일정 2024년도 기능장 시험 일정 2024년도 기사 (산업기사) 시험 일정 2024년도 기능사 시험 일정 ■ 통합회차 운영 알림 ○ 수험자의 원활한 시험응시 및 자격증 조기 취득을 위해 기사·산업기사·서비스분야의 회차(3‧4회)가 통합되어 시행될 예정이니 시험응시에 참고하시기 바람 ■ 주관식 필기로 시행하는 실기시험(필답형 실기시험)은 시험이 시작되는 첫번째 토요일 또는 일요일에 전국 동시 시행됩니다. ○ 토요일 시행: 기능장 제75회, 기사(산업기사·서비스) 제1회,..

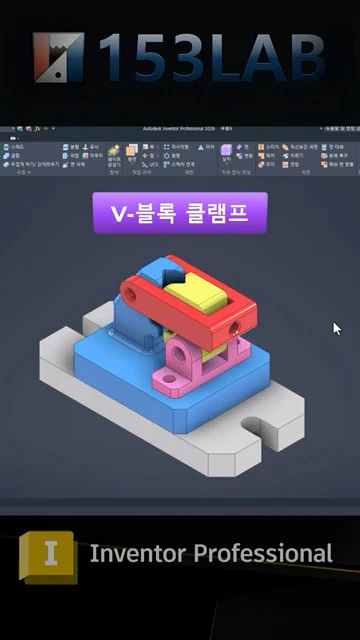

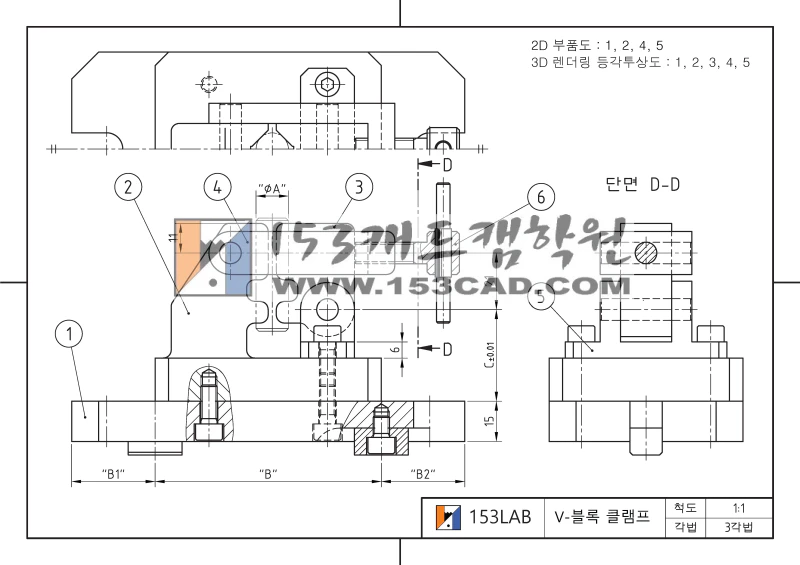

2023년 4회 3일차 전산응용기계제도기능사 실기 시험 문제는 '스트랩 클램프'였습니다. 원통형의 공작물을 손잡이를 아래로 누르면 캠에 의해 누름판을 하단으로 눌러 V-블록과 단단히 고정시키며, 탈착할 때에는 손잡이를 들어 올려 스프링의 힘으로 누름판을 띄워 올리는 원리의 클램프입니다. 2023. 4. 3일차 실기 시험 문제 과제 부품 2D 부품도 - 1,본체(베이스) 2.누름판, 3.V-블록, 5.축 3D 렌더링 등각투상도 - 1,본체(베이스) 2.누름판, 3.V-블록, 5.축 질량 - 1,본체(베이스) 2.누름판 153LAB
