나사의 틈새(Thread Undercut)란?
나사산이 끝나는 지점에 불완전한 나사 형상을 정리하기 위해 형성하는 가공 홈입니다. 조립성 향상, 응력 완화, 가공성 개선을 위해 기계 설계에서 매우 중요한 요소입니다.
1. 나사의 틈새란?

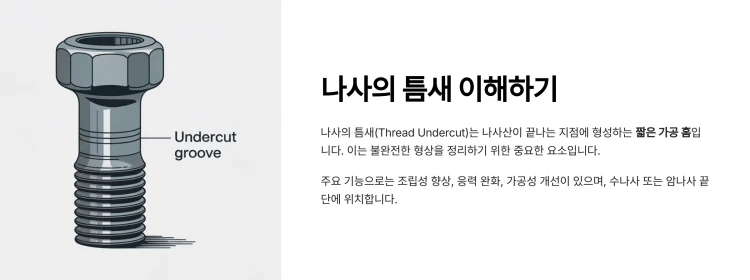

.webp "나사의 틈새(Thread Undercut) 정리 1")

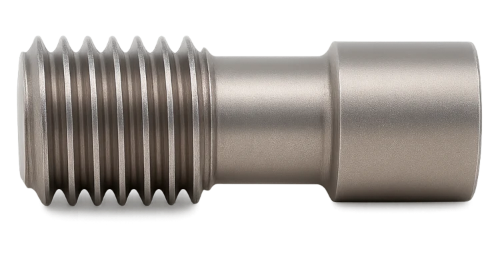

나사의 틈새(Thread Undercut)는 나사 끝단에 만든 짧은 홈으로, 불완전한 나사산을 제거하고 부드러운 체결과 응력 분산을 유도하는 기능을 합니다.
2. 왜 필요한가?
| 구분 | 주요 기능 |
|---|---|
| 가공성 향상 | 절삭 공구 탈출 공간 확보 |
| 조립성 향상 | 부드러운 체결 유도 |
| 응력 완화 | 끝단 응력 집중 방지 |
| 품질 향상 | 기능적 완성도 증대 |
3. 틈새의 기본 설계 기준
| 항목 | 설계 기준 |
|---|---|
| 틈새 직경 (d₁) | 나사 외경 – (0.5~1.5mm) |
| 틈새 길이 (l₁) | 피치(P)의 1.5~2.5배 |
4. 적용 및 주의사항
- ✅ 적용: 고하중, 고속 회전 부품, 조립 신뢰성이 중요한 경우
- ⚠️ 주의: 축 직경이 너무 작아 강도 저하가 우려될 때, 체결 깊이가 매우 짧을 때는 지양

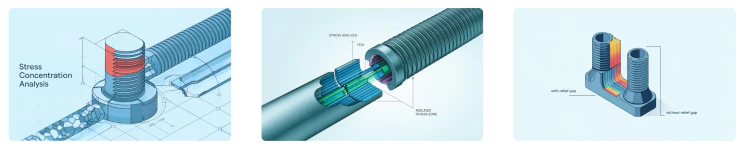

5. FEM 해석 실례 – 응력 완화 효과
단차를 곡면(R)으로 연결하면 응력 집중 계수가 획기적으로 낮아집니다.
| 구분 | 응력 집중 계수 (Kt) |
|---|---|
| 직각 단차 | 2.7 ~ 3.0 |
| 곡면 연결(R) | 1.5 ~ 1.8 |
.webp "나사의 틈새(Thread Undercut) 정리 3")
마무리
단순히 규격을 암기하는 것을 넘어 ‘응력 분산’의 원리를 이해하면 도면 해석이 훨씬 쉬워집니다. 여러분의 합격을 진심으로 응원합니다!
