드릴지그 D

일반기계기사 실기 출제 도면 – 드릴지그 D

일반기계기사 작업형 실기 시험에 종종 출제되는 ‘드릴지그’입니다.

본 과제는 전형적인 일체형 베이스 구조의 치공구 모델로, 부품 간의 조립 관계와 본체 내부 투상을 명확히 판독해야 실수를 줄일 수 있습니다. 시험에 응시하기 전 전체적인 형상과 정확한 모델링 방법을 한 번 복습해 보시고 시험에 응시하시기 바랍니다.

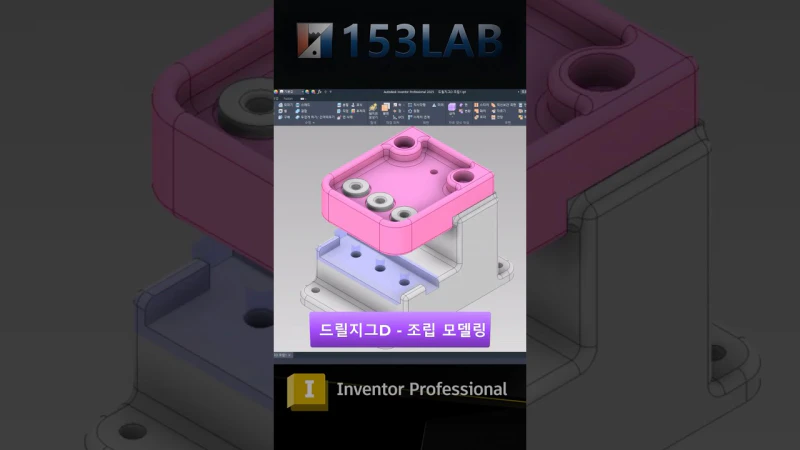

드릴지그 D 과제의 전체 부품 간 조립 관계 및 구동 메커니즘을 파악할 수 있도록 조립 모델링 기법을 압축하여 담은 숏폼 가이드입니다. 모바일 및 PC 화면에서 최적의 비율로 깔끔하게 확인하실 수 있습니다.
