V-블록 클램프

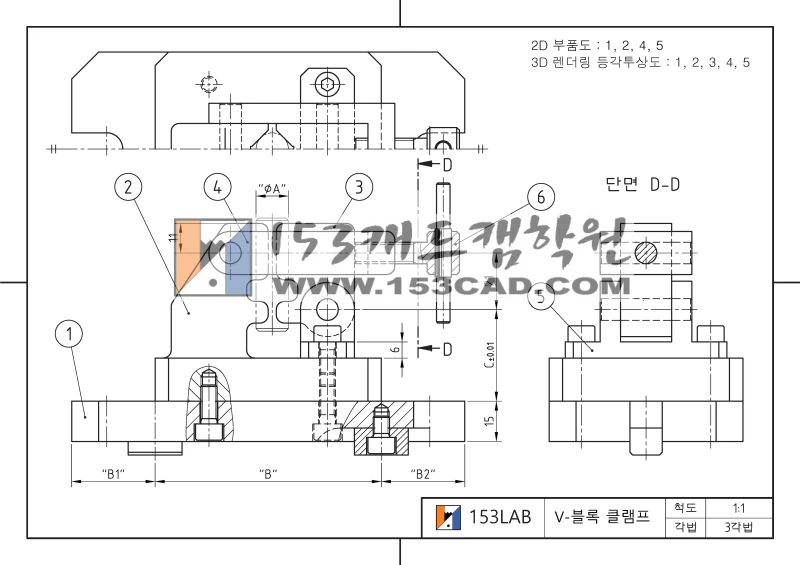

기계설계산업기사 실기 기출 도면 – V-블록 클램프

기계설계산업기사 국가기술자격 실기 시험에 출제되는 ‘V-블록 클램프(V-Block Clamp)’ 기출 과제입니다.

본 과제는 원통형 공작물을 정밀하게 고정하기 위한 V홈 구조와 클램핑 메커니즘을 포함하고 있습니다. 작업형 시험을 치루기 전에 도면 해독 및 완벽한 2D 도면 작업까지는 다 수행하지 못하더라도, 조립 관계에 따른 전체적인 3D 형상과 링크 구조에 대한 이해를 확실히 하고 시험에 응시하시기 바랍니다.

V-블록 클램프의 각 부품별 조립 구동 메커니즘과 오토데스크 인벤터를 활용한 3D 제품 모델링 기법을 압축하여 담은 숏폼 가이드입니다. 모바일과 PC 화면 환경에서 최적의 비율로 부드럽고 깔끔하게 재생됩니다.
