센터구멍이란? 기능과 필요성, 가공의 기준

센터구멍 라이브센터 이미지

국가기술자격 작업형 CAD 실기 시험(일반기계기사, 기계설계산업기사, 전산응용기계제도기능사) 도면 해독을 준비하면서 축(Shaft) 부품에서 처음 접하게 되는 중요한 가공 표준 중 하나가 바로 센터구멍(Center Hole)입니다.

오늘 포스팅에서는 센터구멍이 기구학적으로 무엇을 의미하는지, 설계 및 공정상 왜 필수적으로 요구되는지, 그리고 실제 제작 현장과 자격시험 제도에서는 어떠한 표준 규격을 기준으로 도면에 도시해야 하는지까지 한 글자도 빠짐없이 명확하게 정리해 드리겠습니다.

센터구멍(Center Hole)이란 무엇인가?

센터구멍은 회전 대칭형 공작물의 양 단면 중심 축선 상에 정밀하게 가공된 작은 원추형(Cone) 구조의 구멍입니다. 주로 범용 또는 CNC 선반 가공, 원통 연삭 가공 공정 전개 시 기계의 심압대에 장착된 라이브 센터(Live Center) 또는 고정 센터의 팁과 원추면 대 원추면으로 상호 맞물려 공작물을 중심 축선 상에 견고하게 지지하는 조립 가공 데이텀(기준) 역할을 수행합니다.

축 부품과 같이 가로 길이가 길고 직경이 가느다란 바(Bar) 형태의 부품일수록 고속 회전 절삭 시 절삭 저항과 원심력에 의해 회전 중심이 심하게 흔들리거나 휘어지기 쉽습니다. 이때 부품 양단에 센터구멍을 확보하여 중심을 정확하게 잡아주면 물리적 변형을 상쇄시켜 고정밀 가공을 실현할 수 있습니다.

실제 기계 가공 작업을 전개해 보면, 센터구멍이 규격에 맞게 확보되어 있지 않거나 동심이 틀어진 부품은 고속 회전 주축 구동 시 극심한 진동(chatter mark)이 발생하거나, 절삭 툴 저항을 견디지 못하고 중앙부가 아치형으로 휘어지는 치명적인 오작동 오가공 문제가 빈번하게 발생합니다.

센터구멍의 주요 핵심 기능

  • 정밀 중심 정렬(Centering) 유지 – 고속 주축 회전 운동 전개 중에도 공작물의 회전 중심선이 절삭력에 의해 틀어지지 않도록 강제 유지합니다.
  • 안정적인 양단 지지 확보 – 긴 공작물이나 중량이 큰 동력 축 부품을 주축 척(Chuck) 고정력과 심압대 압축력의 조합으로 견고하게 양방향 지지합니다.
  • 구동 진동 및 떨림 최소화 – 축 불균형 질량에 의해 발생하는 원심 진동 및 떨림 현상을 원천적으로 억제합니다.
  • 기하학적 가공 품질 향상 – 가공 파츠 외경의 원통도(Cylindricity), 동심도(Coaxiality), 진직도(Straightness) 등의 기하 공차 품질을 극대화합니다.
  • 다단계 후속 공정 대응 – 1차 선반 거친 깎기 후 열처리(Quenching) 공정이나 최종 원통 연삭(Grinding) 공정으로 부품이 이동하더라도, 동일한 센터구멍 기준축을 재활용하므로 누적 오차 없는 고정밀 정렬이 가능합니다.

센터구멍이 필요한 경우와 필요 없는 경우

✔ 센터구멍이 필요한 경우
  • 공작물의 가로 연장 길이 대 직경 비율(L/D)이 3배 이상에 달하는 장축 부품일 때
  • 축 감합부에 공차 등급이 타이트한 고정밀 외경 마무리를 요구하는 가공일 때
  • 고속으로 회전 동력을 전달하는 동력 전달용 축류(Shaft, 스핀들 등) 부품일 때
  • 부품의 자체 중량이 커서 주축 척 고정(Jaw clamping)만으로는 지지력이 불안정할 때
  • 변형 방지를 위한 연삭 가공 또는 열처리 공정 이후 후속 정밀 가공이 예정되어 있는 경우
❌ 센터구멍이 필요 없는 경우
  • 가로 길이가 짧고 직경이 굵은 형태의 부품 (플랜지, 디스크, 기어 블랭크 등)
  • 외경부의 치수 및 기하학적 정밀도가 중요하지 않은 단순 1차 가공품 형태일 때
  • 외경 가중치가 충분하여 단일 주축 척 고정력만으로 가공 저항을 충분히 지지 가능한 경우
  • 파이프나 슬리브처럼 내부 중공 내경 보링 가공이 주 목적인 부품 (센터가 진입할 공간이 없거나 의미가 없는 경우)
  • 초소형 정밀 전자기기용 샤프트 등 센터구멍 가공 자체의 물리적 사양 형성이 불가능한 경우

센터구멍 가공 표준 규격 기준 (KS B ISO 6411)

기계제도 규격 표준에 의거하여 센터구멍을 설계하고 도면에 명시할 때는 다음 표준 사양 지침을 준수해야 합니다.

  • 규격별 형상 분류
    – A형 (일반형): 가장 널리 쓰이는 60° 원추 선형 단면 형상입니다.
    – B형 (모따기 보호형): 원추 진입구 모서리에 120° 보호 모따기를 추가하여 외부 충격으로부터 센터 조립면의 훼손을 방지합니다.
    – R형 (곡선 반경형): 절단면이 볼록한 원호 곡선 구조로 센터 팁과의 선접촉을 유도해 정렬 자유도를 높인 특수 사양입니다.
  • 기본 중심각: 센터드릴 표준 진입각인 60도 구성을 대원칙으로 하며, 중하중 특수 스핀들의 경우 필요에 따라 90도 또는 120도 사양을 채택할 수 있습니다.
  • 파일럿 구멍 직경(d): 센터드릴 말단의 직선 안내부 직경선은 통상 공작물 세그먼트 최종 외경 직경의 약 10% ~ 15% 범주 내에서 선정합니다.
  • 구멍 유효 깊이(t): 조립되는 라이브 센터 팁의 원추 경사면이 부품 단면에 간섭되지 않도록 센터드릴 규격 표준서가 제시하는 유효 한계 깊이 이상을 확실히 확보 작도해야 합니다.
  • 조립 맞춤 공차 등급: 기준축 정렬 가이드 특성상 센터 결합면 부위에는 공정 설계 기하 규칙에 의거하여 H6, H7 등급의 정밀 안착 공차 부여를 권장합니다.

센터구멍 도시 기호의 크기 규정 (KS B ISO 6411:1982)

도면 상에 센터구멍 가공 공정을 지시하는 표준 그래픽 기호(삼각형 및 인출 지시선 조합 구조)를 제도할 때는, KS 규격집의 폰트 가이드 크기 비례 수치를 정확히 대입하여 치수 문자 높이와 일치시켜야 도면의 완성도가 확보됩니다.

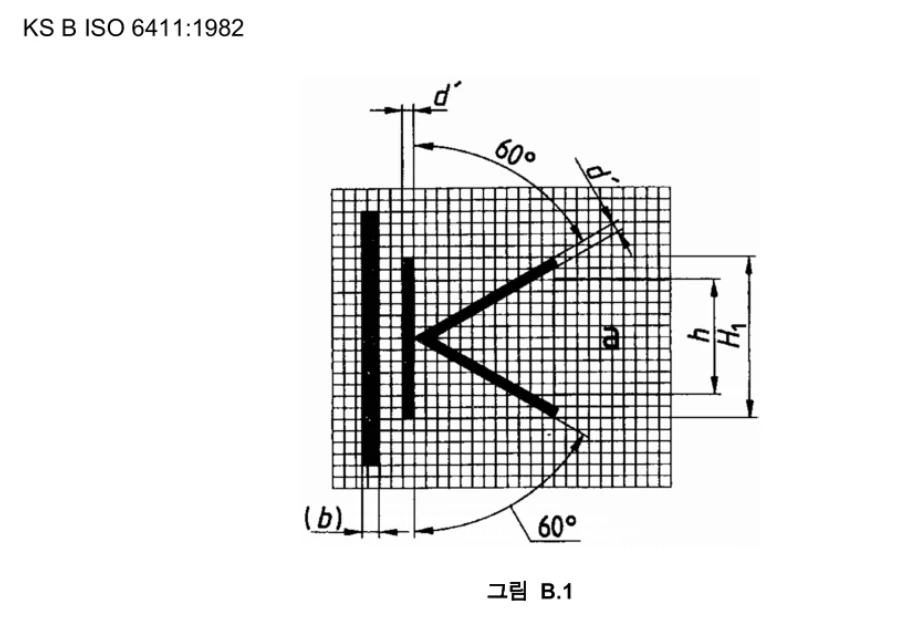

센터구멍 표준 도시 기호 형상 센터구멍 기호 세부 크기 비례 치수선

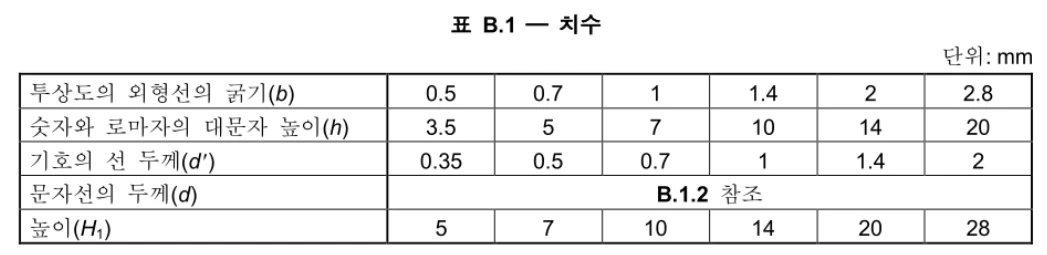

KS 규격 표준에 의거한 센터구멍 약식 도시 기호 및 텍스트 굵기 크기 규정

마무리하며

기계제도 설계 공학에서 센터구멍은 단지 원통 단면에 뚫리는 단순한 보조 구멍 하나의 개념을 넘어, 고정밀 원통 제작 가공의 출발점이자 공정 간 누적 공차 변형을 지탱하는 핵심 엔지니어링 데이텀입니다.

국가기술자격 실기시험에 임하는 수험생 분들은 출제된 2D/3D 조립도 예시 문항을 정밀 해독할 때, 해당 축 부품의 L/D 비례 구조와 동력 전달 전달 메커니즘을 예리하게 분석하여 센터구멍 기호 지시를 도면에 상주시켜야 하는지, 혹은 가공 완료 후 단면 마무리에 의해 센터구멍을 남겨두지 않아야 하는지(또는 가공 금지인지)를 명확히 스스로 판단하여 도면을 전개할 수 있어야 고득점 합격을 달성할 수 있습니다.
