패킹(Packings)과 개스킷(Gaskets)



패킹(packing)과 개스킷(gasket)이라는 용어를 혼용하여 사용하는 경우가 많지만, 이들은 모두 넓은 의미에서 실링(sealing) 요소에 해당하며, 사용되는 위치에 따라 기능적으로 구분됩니다.

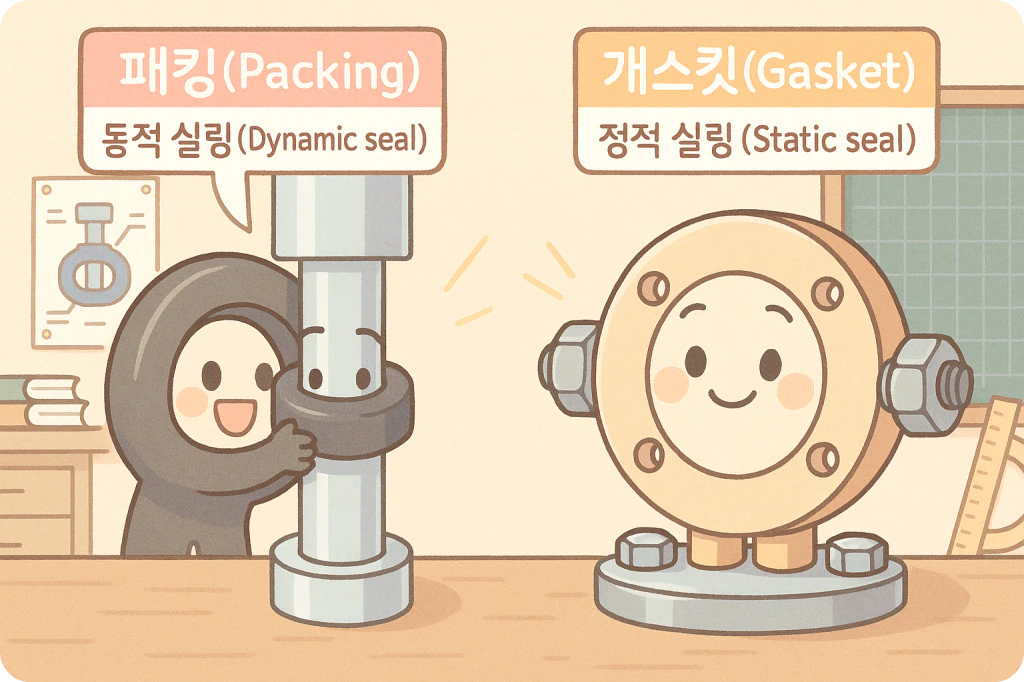

패킹은 회전축이나 피스톤 로드처럼 움직임이 있는 부위, 즉 운동 부위의 밀봉에 주로 사용되고, 개스킷은 플랜지나 커버처럼 고정된 면 사이를 밀봉하는 데 사용됩니다.
따라서 설계나 부품을 선택할 때에는 단순한 명칭보다는, 밀봉 대상이 움직이는지 여부와 장착 환경을 함께 고려해 구체적으로 구분하는 것이 중요합니다.

---

밀봉 장치 용어 정의 표

Sealing Devices and Packing Terminology (KS Standard)

용어	용어의 뜻	대응 영어 (참고)
밀봉 장치	유체의 누설 또는 외부로부터의 이물질의 침입을 방지하기 위한 장치의 총칭	sealing device
실	밀봉 장치와 같다	seal
운동용 실	회전이나 왕복운동 등과 같은 운동 부분의 밀봉에 사용되는 실의 총칭	dynamic seal
고정용 실	정지 부분의 밀봉에 사용되는 실의 총칭. 정지용 실이라고도 함	static seal
패킹	운동용 실과 같다	packing
개스킷	고정용 실과 같다	gasket
비금속 패킹	비금속재의 패킹의 총칭	non-metallic packing
비금속 개스킷	비금속재의 개스킷의 총칭	non-metallic gasket
반금속 패킹	금속과 비금속 재료를 조합하여 만든 패킹의 총칭	semi-metallic packing
반금속 개스킷	금속과 비금속 재료를 조합하여 만든 개스킷의 총칭	semi-metallic gasket
금속 패킹	금속재의 패킹의 총칭	metallic packing
금속 개스킷	금속재의 개스킷의 총칭	metallic gasket
셀프타이닝 패킹	특별한 조립 없이 부착되는 자가 조임형 패킹	self-tightening packing
셀프실 패킹	유체의 압력으로 밀봉하는 패킹	self-seal packing
셀프실 개스킷	유체의 압력으로 밀봉하는 개스킷	self-seal gasket
축 패킹	축에 접촉하여 사용되는 패킹	shaft packing
로드 패킹	로드에 접촉하여 사용되는 왕복 운동용 패킹	rod packing
피스톤 패킹	피스톤에 부착되어 실린더와 접촉하는 왕복 운동용 패킹	piston packing
플런저 패킹	플런저와 접촉하여 사용하는 왕복 운동용 패킹	plunger packing
코일 패킹	나선 모양으로 감긴 패킹 재료	packing coil
스파이럴 패킹	스파이럴 모양으로 감긴 패킹 재료	packing spiral
액상 실	도포하여 사용하는 액체형 실 재료. 실런트라고도 함	fluid sealant

---

마무리

정확한 밀봉은 기계 시스템의 성능과 안정성에 직결되며, 이를 위해 패킹(Packing)과 개스킷(Gasket)은 각각 운동 부위(Dynamic seal)와 고정 부위(Static seal)에 적합하게 설계되어 사용됩니다. 실제 산업 현장에서는 사용 조건에 따라 재질, 압력, 온도, 유체 종류 등을 종합적으로 고려해 적절한 실링 부품을 선택하는 것이 매우 중요합니다.

이와 더불어, O-링(O-ring)은 대표적인 범용 실링 부품으로, 정적 밀봉과 동적 밀봉 모두에 사용 가능한 구조적 장점을 가지고 있습니다. 단면이 원형인 O-링은 조립이 간편하고, 재질과 크기 선택에 따라 다양한 산업 환경에 적용될 수 있어 널리 사용되고 있습니다.

KS 규격 및 공업 기준에서 정의된 실링 부품의 명확한 용어와 분류는, 설계자와 기술자들이 보다 효율적이고 안전한 시스템을 구축하는 데 있어 필수적인 기준점이 됩니다.
