인벤터

인벤터의 브레이크 아웃(Break out)의 개념과 응용

153랩 2023. 5. 28. 19:04

인벤터브레이크아웃



인벤터(Inventor)에서 도면 작업 중 부품을 절단할 때 가장 많이 사용하는 명령은 브레이크 아웃(Break out)입니다.



브레이크 아웃으로 온 단면도, 한쪽 단면도, 부분 단면도, 부분 투상도 등을 만들 수 있어 사용 빈도가 높은 명령입니다.



이번 포스팅에서는 브레이크 아웃의 개념과 적용 방법에 대해 알아보도록 하겠습니다.



연습을 위해 아래 링크를 눌러 - 동력 6 본체 - 예제 파일을 먼저 다운로드하세요.



도면 연습을 위한 동력전달장치4, 동력전달장치6 본체 ipt

인벤터2020 버전

153lab.com



인벤터에서 다운로드한 파일을 열어 연습하도록 하겠습니다.

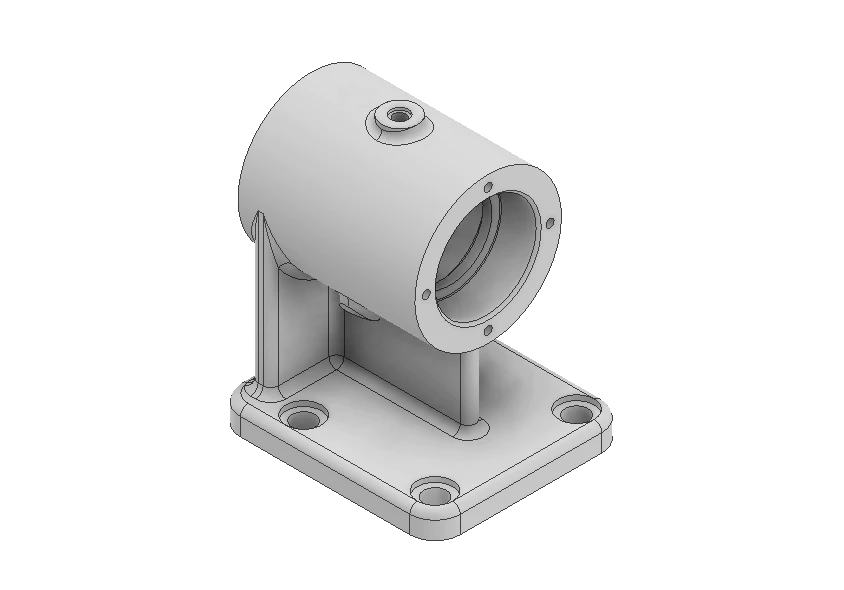

동력전달장치6_본체
동력전달장치-6 본체



1. 새로 만들기

새로 만들기 버튼을 눌러 JIS.idw를 선택한다.



새로만들기_JIS.idw
JIS.idw



2. 투상도 작도

아래 그림과 같이 정면도, 우측면도, 저면도의 투상도를 작도하고, 외형선만 보이도록 한다.

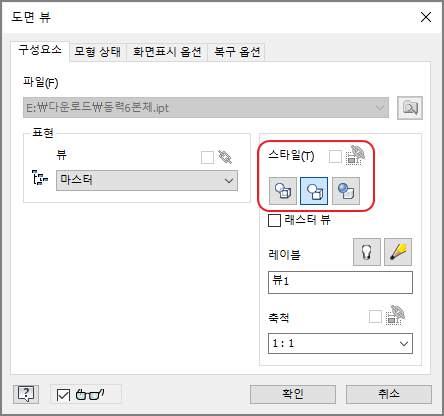

브레이크아웃창

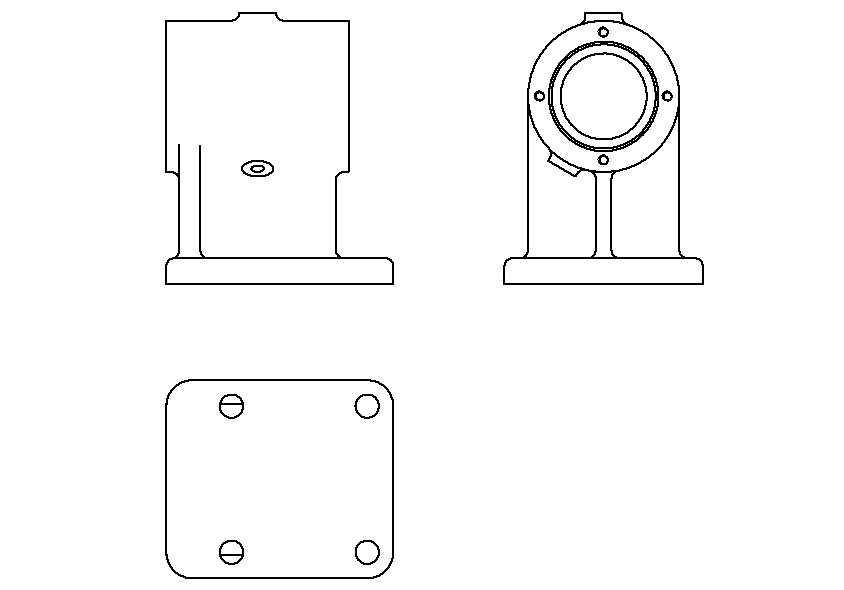

투상도_작도
투상도 작도



3. 브레이크 아웃의 프로파일 작성

본체 위쪽에 있는 구멍들의 크기를 명확히 보여주기 위해 정면도에서 구멍의 단면을 만들어 보자.



ⓐ 정면도를 선택하고 [스케치 시작] 버튼을 클릭하여 스케치 환경으로 들어간다.

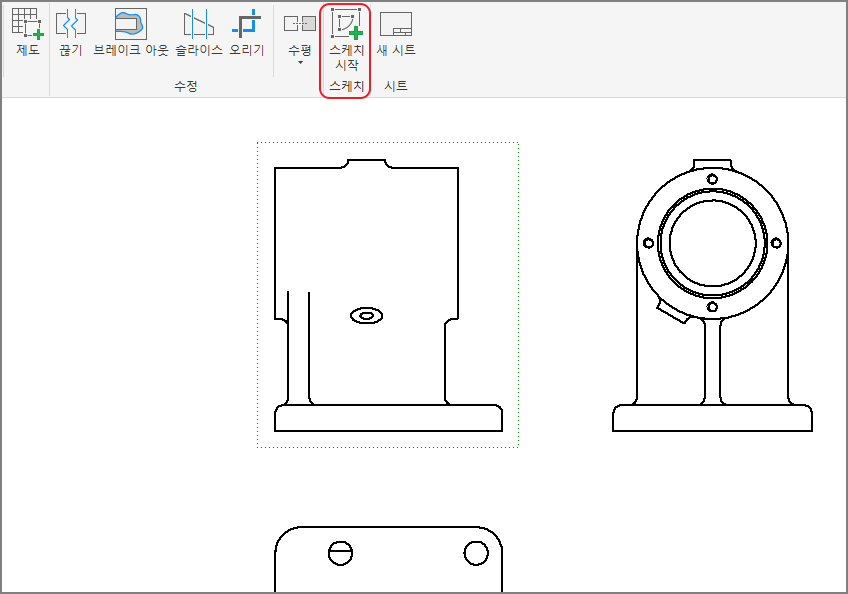

정면도선택_스케치시작
정면도 선택 후 스케치 시작



ⓑ 절단해서 보여 줄 영역을 [스플라인 보간]을 이용해서 그린다.



스플라인_보간
스플라인 보간



브레이크 아웃에 사용될 스케치는 닫히게 만들어야 한다.

※ 브레이크 아웃은 닫힌 곡선을 돌출시켜 솔리드 바디(Solid body)의 일 부분 및 전체를 잘라내고, 잘라낸 후의 모습을 뷰에 투영시켜 주는 명령이다. 따라서 곡선은 닫히게 만들어야 한다.

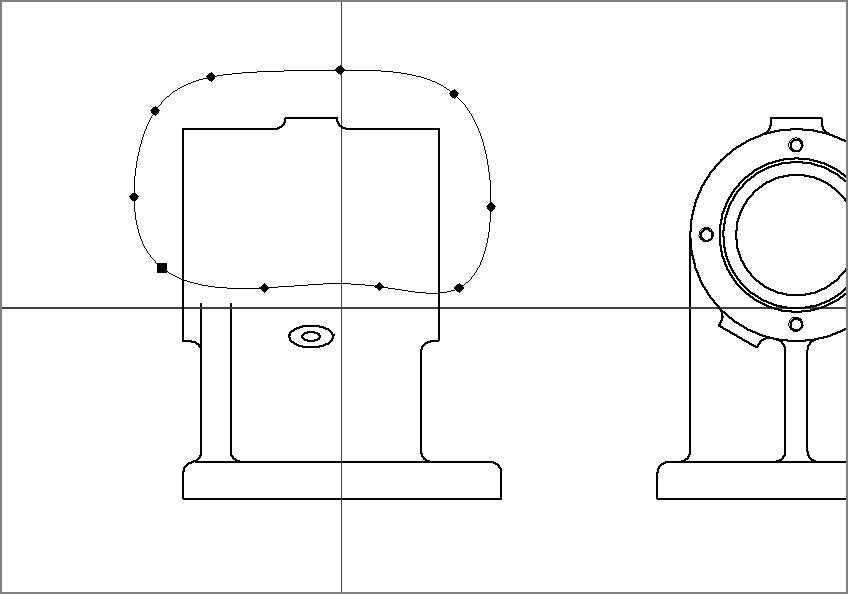

브레이크아웃의_프로파일
브레이크 아웃의 프로파일



[스케치 마무리] 버튼을 클릭하여, 스케치를 종료한다.



스케치마무리
스케치 마무리



4. 브레이크 아웃을 이용한 부분 단면

재료(스케치)가 모두 준비되었으므로 브레이크 아웃을 이용해 부분 단면을 해보도록 하자.



[뷰 배치] - [브레이크 아웃] 명령을 클릭한다.



브레이크아웃명령
브레이크 아웃

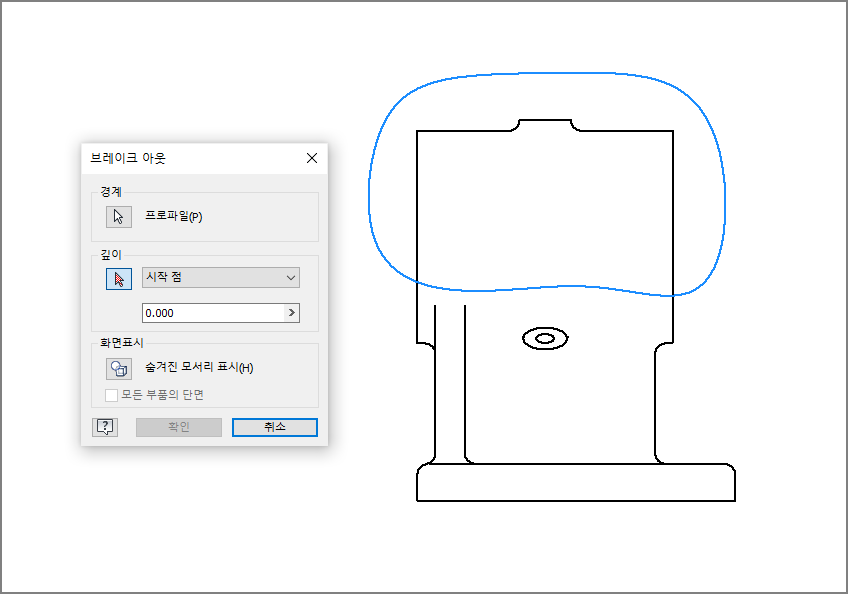

[브레이크 아웃] 명령으로, 부분 단면도를 만들 정면도를 선택한다.



정면도선택
브레이크 아웃 실행 후, 정면도 선택



ⓑ 뷰에 포함되어 있는 닫힌 프로파일이 하나이므로, 프로파일은 자동 선택되며, 절단할 깊이를 지정하면 된다.

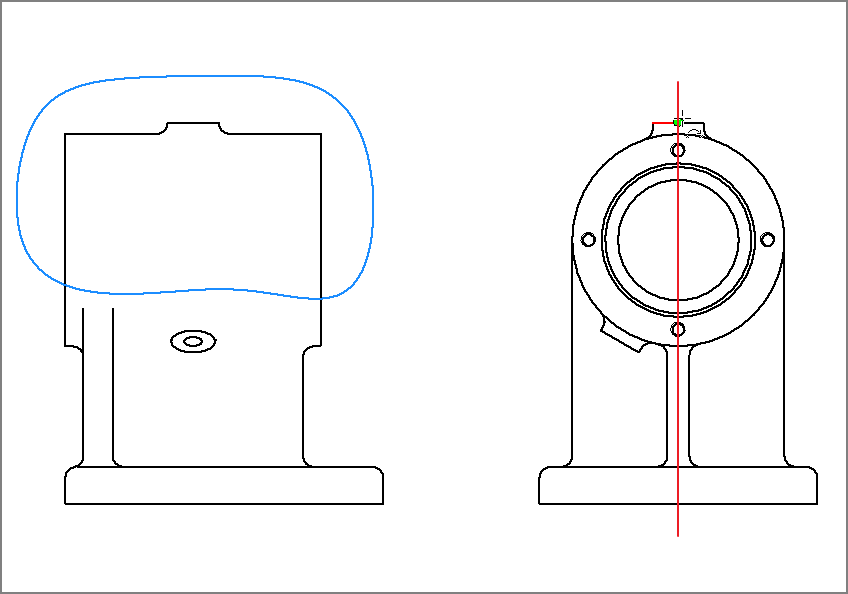

아래 그림과 같이 절단면이 위치가 될 한 점을 지정한다. (빨간색 선= 절단면)



절단할_면의_위치_지정
절단면이 위치할 한 점을 지정한다.



절단면이 위치할 선상에 어느 위치를 지정하여도 좋다.

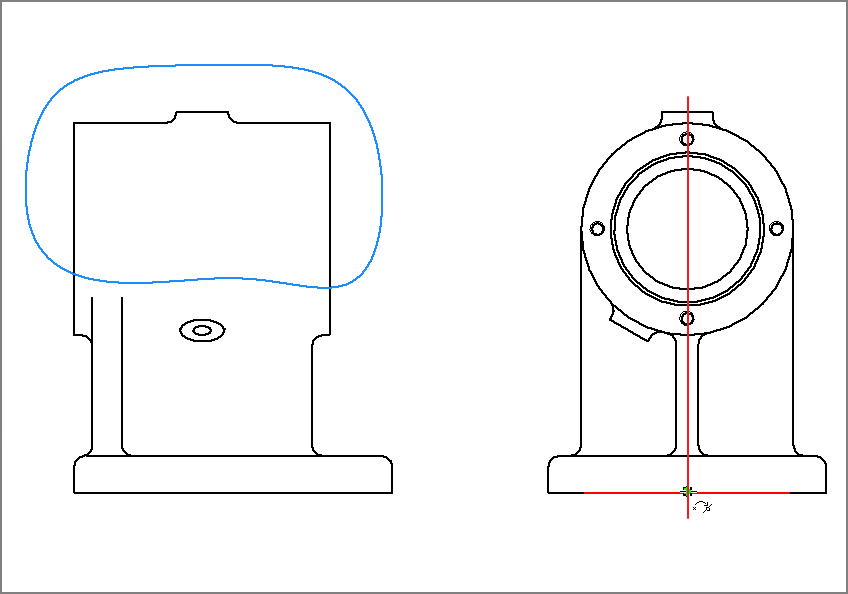

구멍의_중심점_제외
절단면이 위치하는 어느 점이어도 상관없다. 단, 구멍의 중심점 제외



ⓒ 결과

브레이크 아웃으로 부분 단면이 완성되었다.

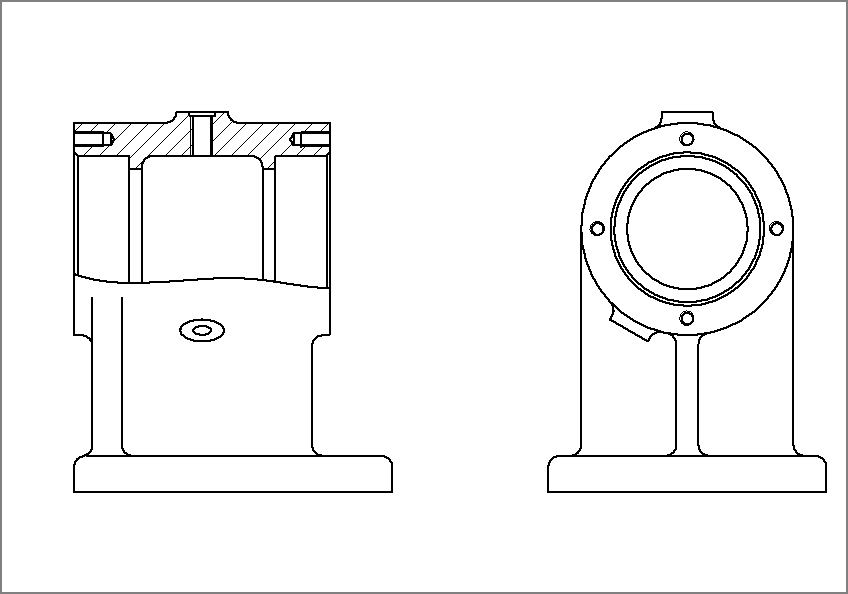

브레이크아웃의_결과
브레이크 아웃으로 부분 단면한 모습





5. 브레이크 아웃의 개념

위의 과정이 어떤 방법으로 되었는지 다시 개념상 정리를 하도록 하자.



ⓐ 브레이크 아웃의 프로파일 작성

정면도를 선택하고, 스케치 환경에서 닫힌 프로파일을 완성하였었는데, 이것은 정면도를 보는 방향에 수직 한 임의의 평면에 닫힌 프로파일 작업을 한 것이다.

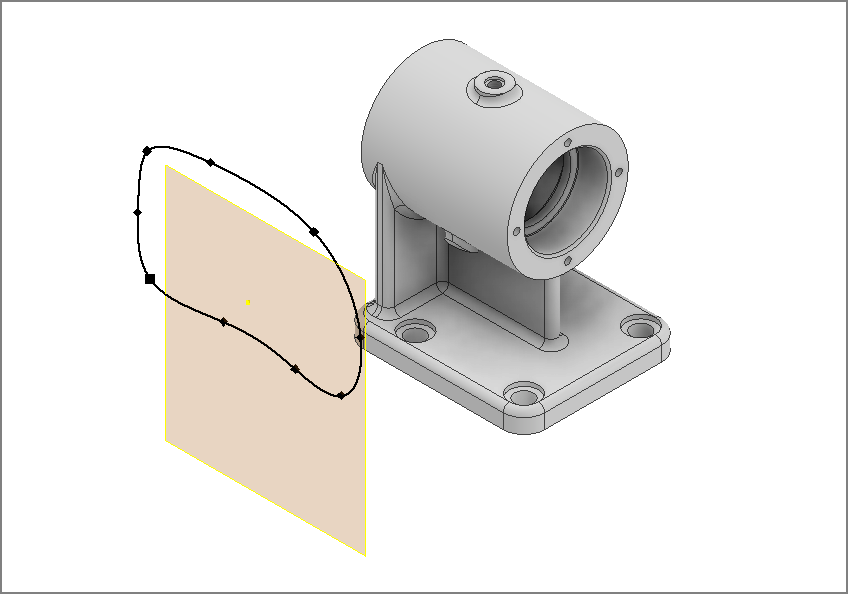

뷰에_평행한_임의의_평면에_스케치
뷰에 평행한 임의의 평면에 스케치



ⓑ 깊이 지정

솔리드 바디를 절단할 깊이를 말하며, 프로파일을 있어야 하는 평면의 위치를 말한다고 생각하면 된다.

따라서 평면이 위치할 점을 지정하는 것이다.



깊이_지정
깊이로 지정하는 점이나 값은 프로파일이 있어야 하는 평면의 위치



ⓒ 돌출과 절단

브레이크 아웃의 [확인] 버튼을 누름으로써 평면에 놓인 프로파일을 투상도를 보는 방향으로 돌출하여 절단한다.

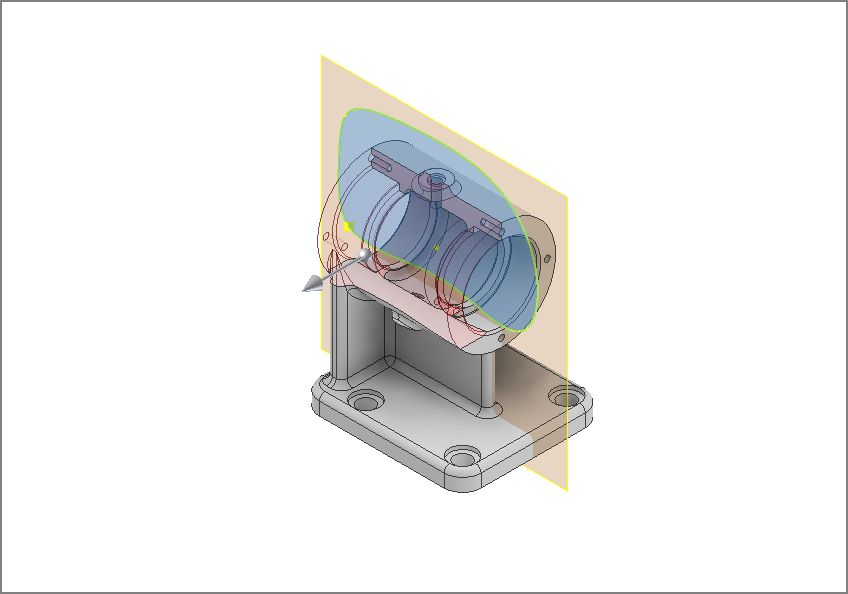

뷰에_수직_방향으로_돌출
뷰에 수직 방향으로 돌출

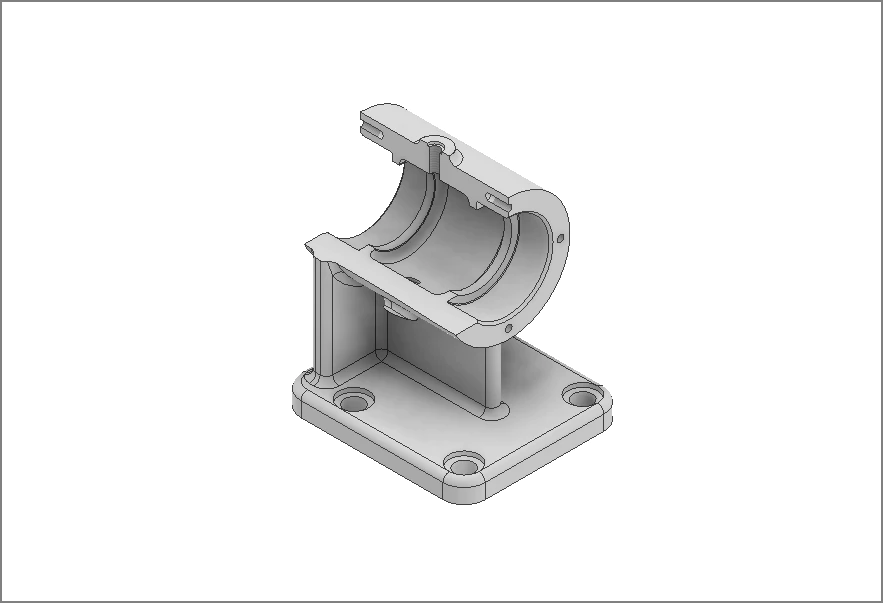

돌출하여_절단된_모습
돌출하여 절단된 모습



ⓓ 결과

브레이크 아웃 명령으로 선택한 뷰(여기서는 정면도)에서 위의 절단된 형상이 선으로 투영되게 되는 것이다.

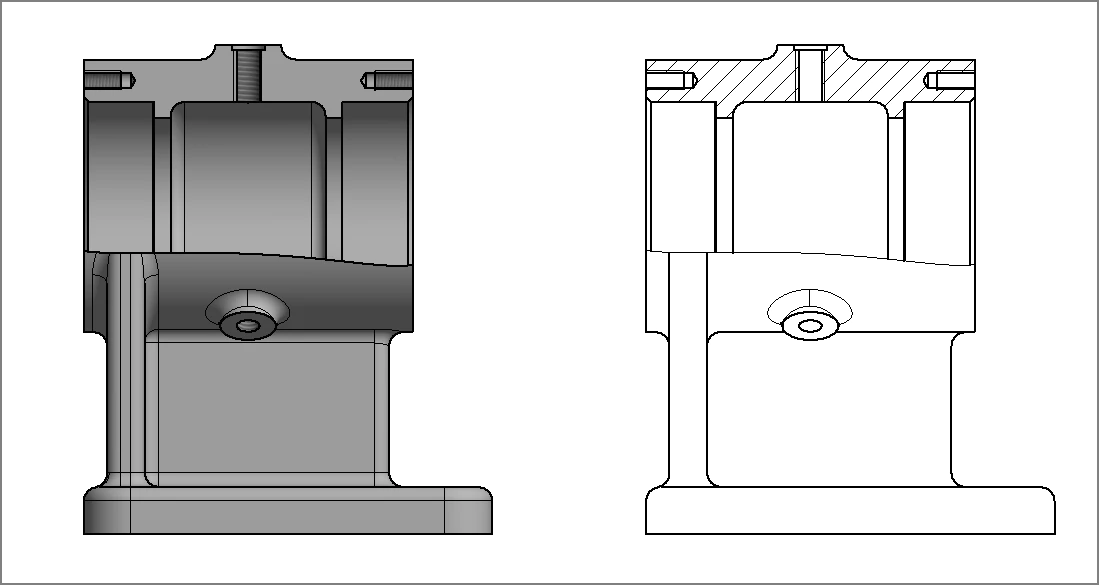

절단된-모델의-형상이-뷰에-투영된-모습
절단된 모델의 형상이 뷰에 투영된 모습





5. 응용

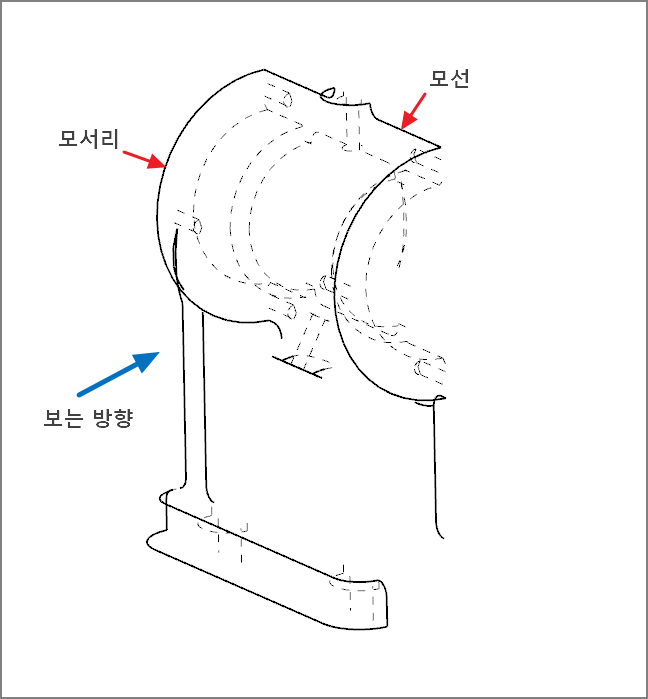

실제 우리가 도면에서 보는 뷰(View)는 2D 와이어프레임이 아니라 3D 와이어프레임이다.

뷰를 보는 방향에서의 가시적 모서리와 모선(실루엣), 숨겨진 모서리와 모선을 보여주는 것이다.



브레이크아웃-개념



이 개념을 이용하면 브레이크 아웃의 깊이 점을 지정할 때 아주 편한데, 다음과 같이 연습하도록 하자.

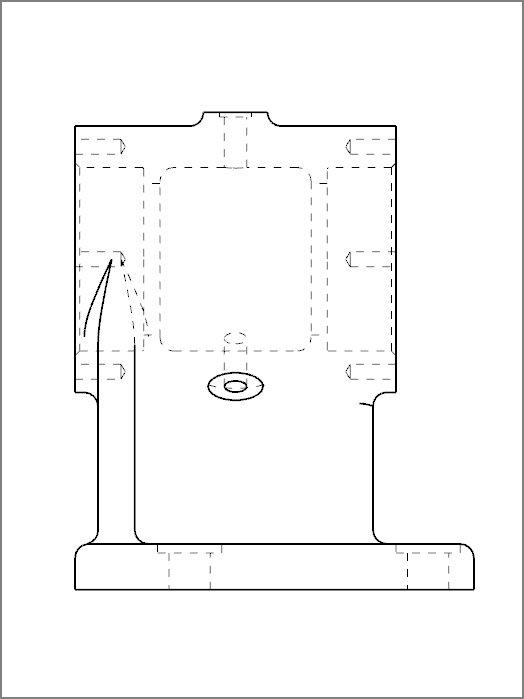

ⓐ 본체 아래쪽 볼트 구멍을 단면 하기 위해 그림과 같이 스케치를 작성한다.



볼트-구멍의-단면을-위한-스케치-작성
볼트 구멍의 단면을 위한 스케치 작성



ⓑ 구멍의 중심까지 절단하기 위해 숨은선의 중간점을 선택한다. 정확히는 숨은선의 중간점이 아닌 중심점이다.

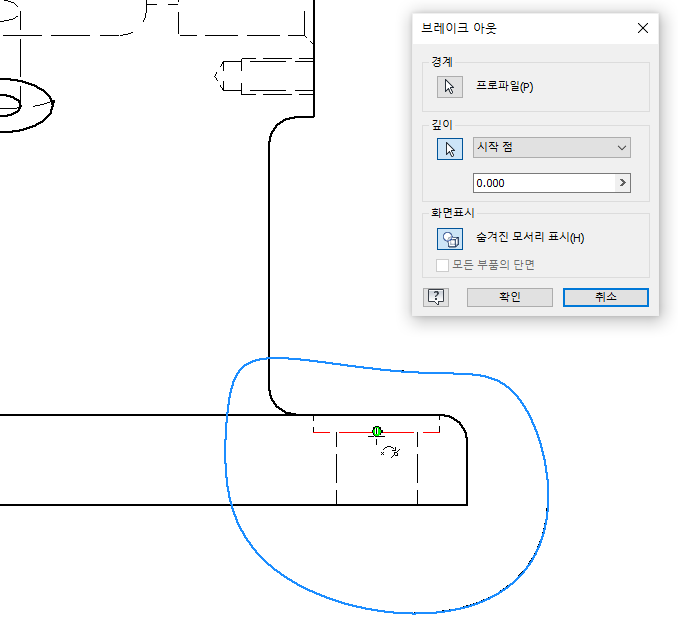

숨은선의-중간점-선택
숨은선의 중간점 선택

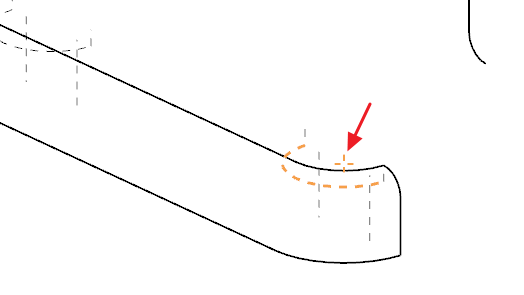

호의-중심점
직선이 아닌 호이며, 중간점이 아닌 중심점

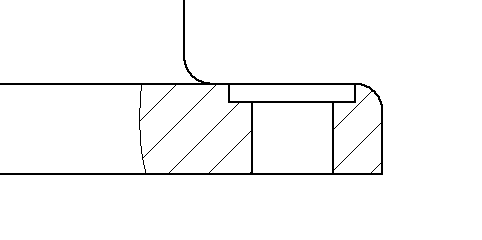

ⓒ 정확히 구멍의 중심을 기준으로 단면 되었다.



정확한-단면

ⓓ Undo (Ctrl + z)로 작업을 되돌리고, 브레이크 아웃 명령을 재 실행 한 후에 깊이 점으로 모선을 선택한다.



모선의-선택
모선의 선택

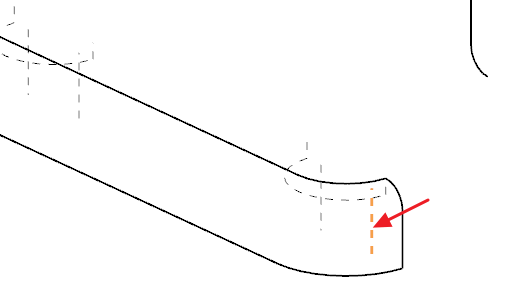

선-점-모두-가능
선이나 점으로 선택 가능하다.



ⓔ 결과는 같다.

절단된-모습


이상으로 인벤터(Inventor)의 브레이크 아웃(Break Out)의 개념과 응용 방법에 대해 알아보았습니다.

정확한 개념을 습득하셔서 작업시에 편리하게 사용하시기 바랍니다.
