인벤터 “자동화된 중심선” 기본 설정 변경하기
인벤터에서 3D 모델링을 마치고 도면 작업을 시작할 때, 제일 먼저 하는 것이 투상도의 선택과 배열, 그리고 투상도 정리입니다.

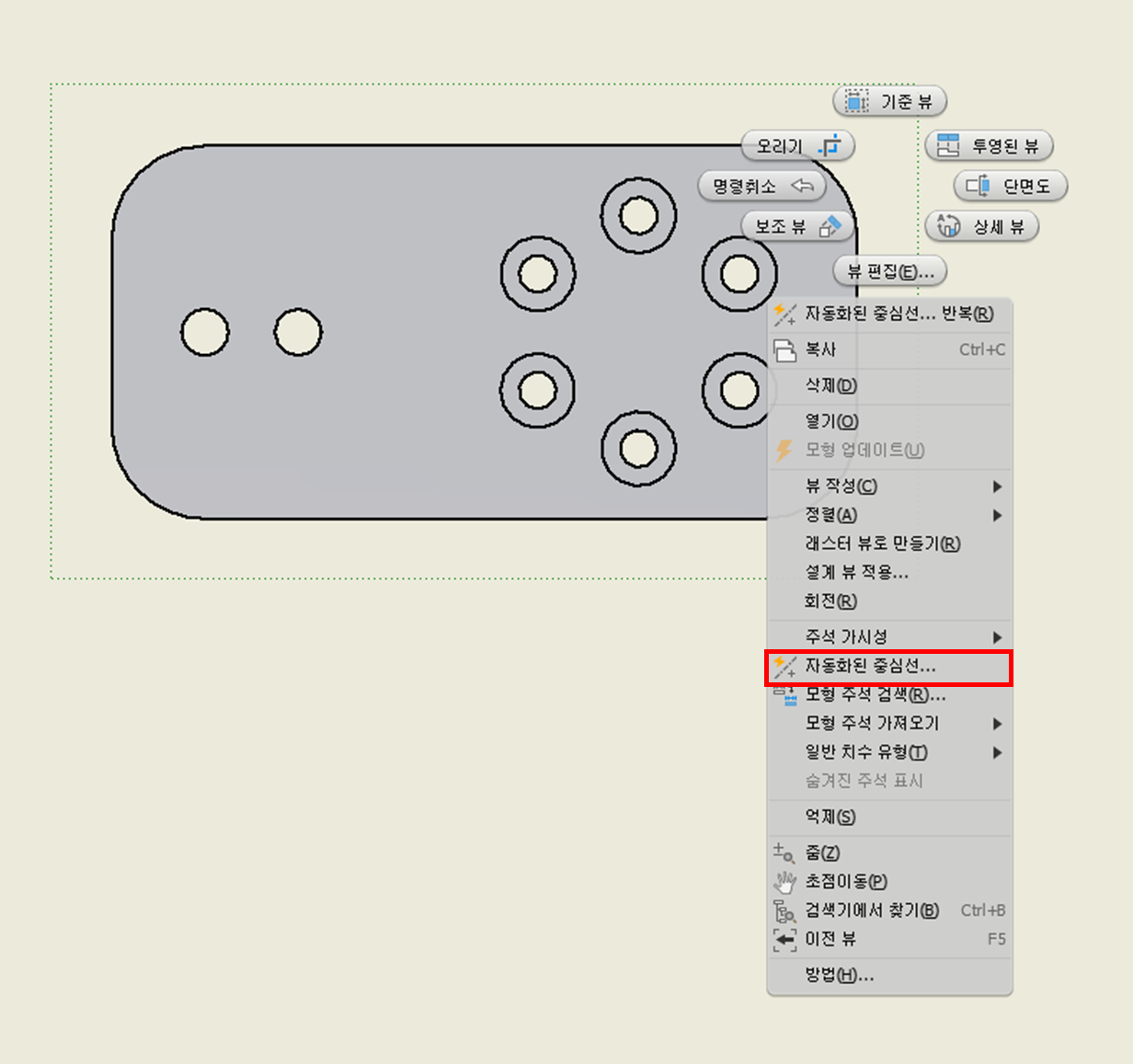

투상도의 정리는 불필요한 부분의 선을 숨기거나 필요한 선은 새로 그려주어 투상도를 완성하는 것을 말합니다. 중심선도 이때 같이 그려주는데, 인벤터를 사용한다면 자동화된 중심선 기능을 수동 중심선 작업보다 먼저 사용하길 권장합니다. (시험을 준비하는 수험생들이 어느 부분에 어떤 중심선이 필요한지 놓치기 쉽기 때문입니다.)

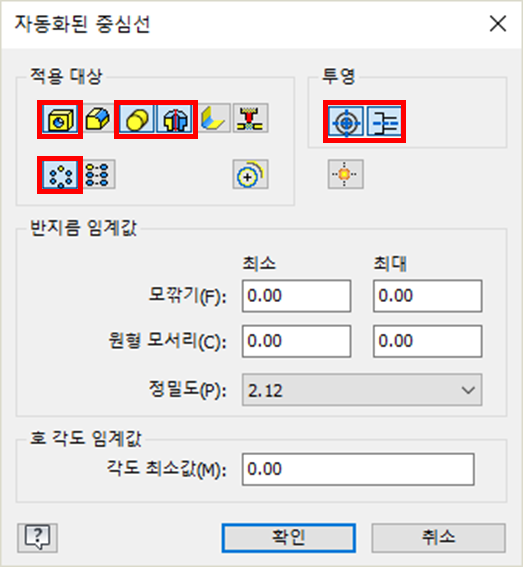

인벤터의 자동화된 중심선 기능에서 가장 많이 사용하는 옵션은 아래 그림과 같습니다.
작업 시 매번 위 옵션들을 체크하고 사용해도 되지만, 도면 템플릿을 만들 때 기본적으로 체크되어 있도록 미리 설정해 두면 시험장 및 실무에서 작업 시간을 크게 단축할 수 있습니다.
자동화된 중심선 기본값 설정 방법

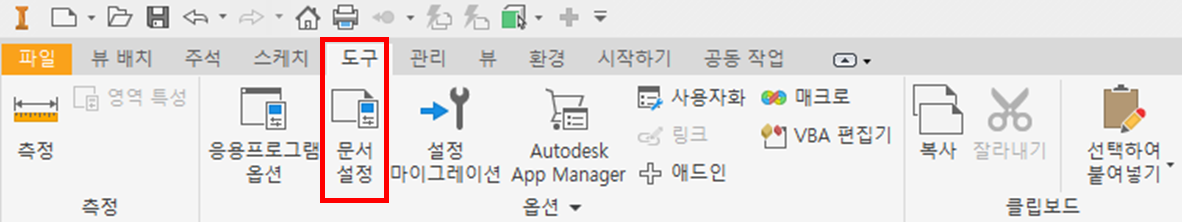

(1) [도구] 탭 > [옵션] 패널 > [문서 설정]을 차례로 클릭합니다.

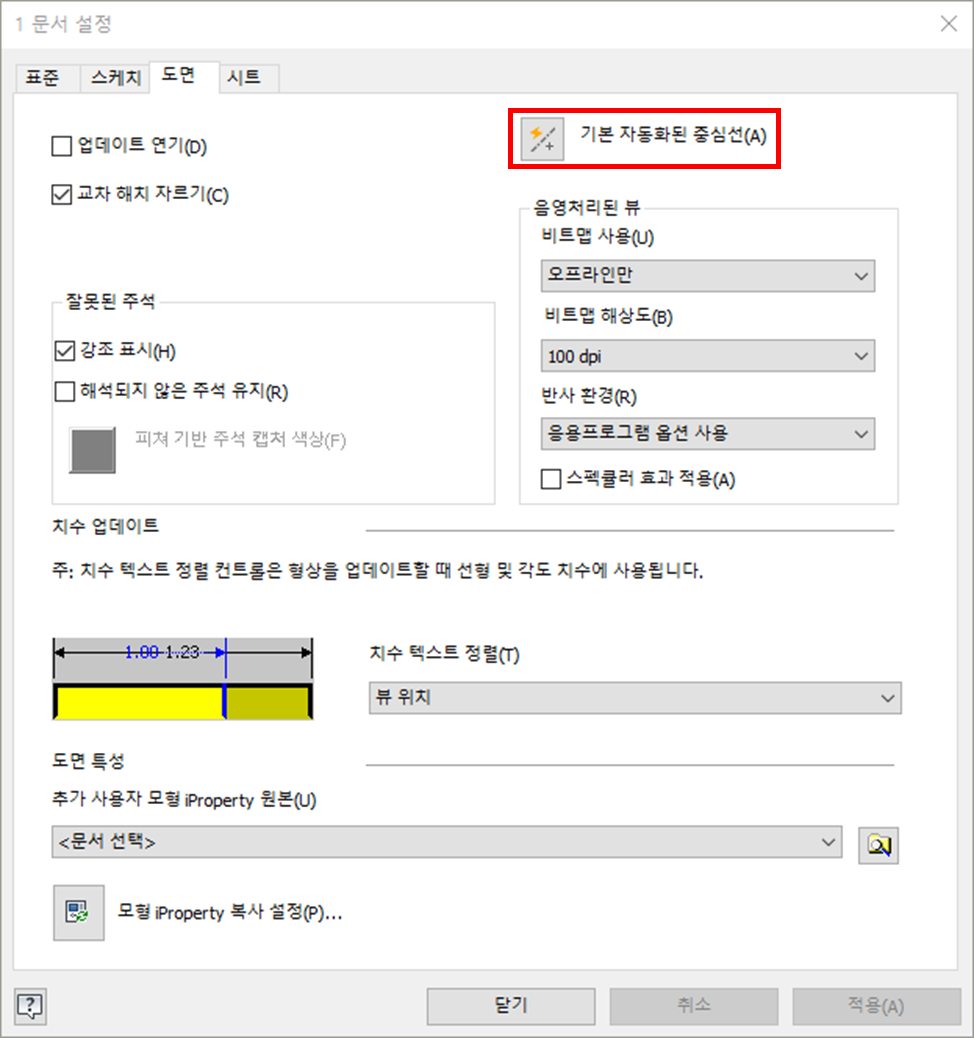

(2) 문서 설정 대화 상자 하단의 [기본 자동화된 중심선] 아이콘을 클릭합니다.
(3) 아래 그림과 같이 필요한 항목들을 체크하고 [확인] 버튼을 클릭합니다.

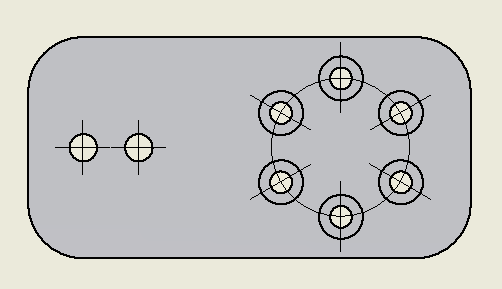

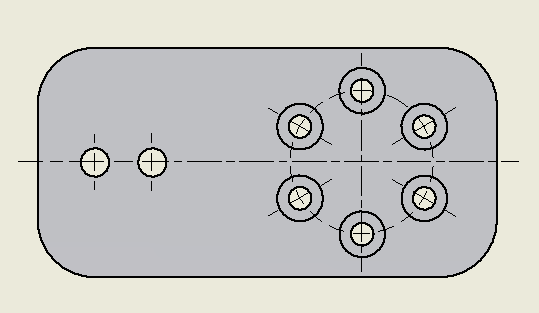

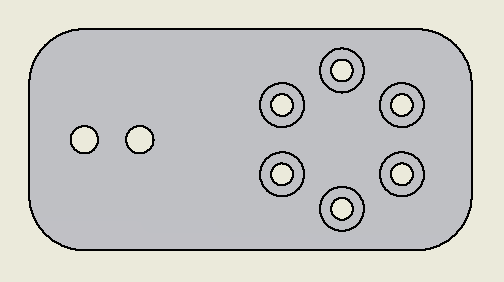

자동화된 중심선 적용 결과 비교
[마무리 유의사항]
자동화된 중심선은 설정된 조건에 의해 인벤터가 기계적으로 중심선을 만들어주는 기능일 뿐, 정확한 기계제도법에 완벽하게 부합하지는 못합니다. 따라서 중심선이 짧거나 누락된 부분은 작업자가 직접 수동으로 연장하거나 추가하여 마무리를 해주어야 완벽한 도면이 완성됩니다.
