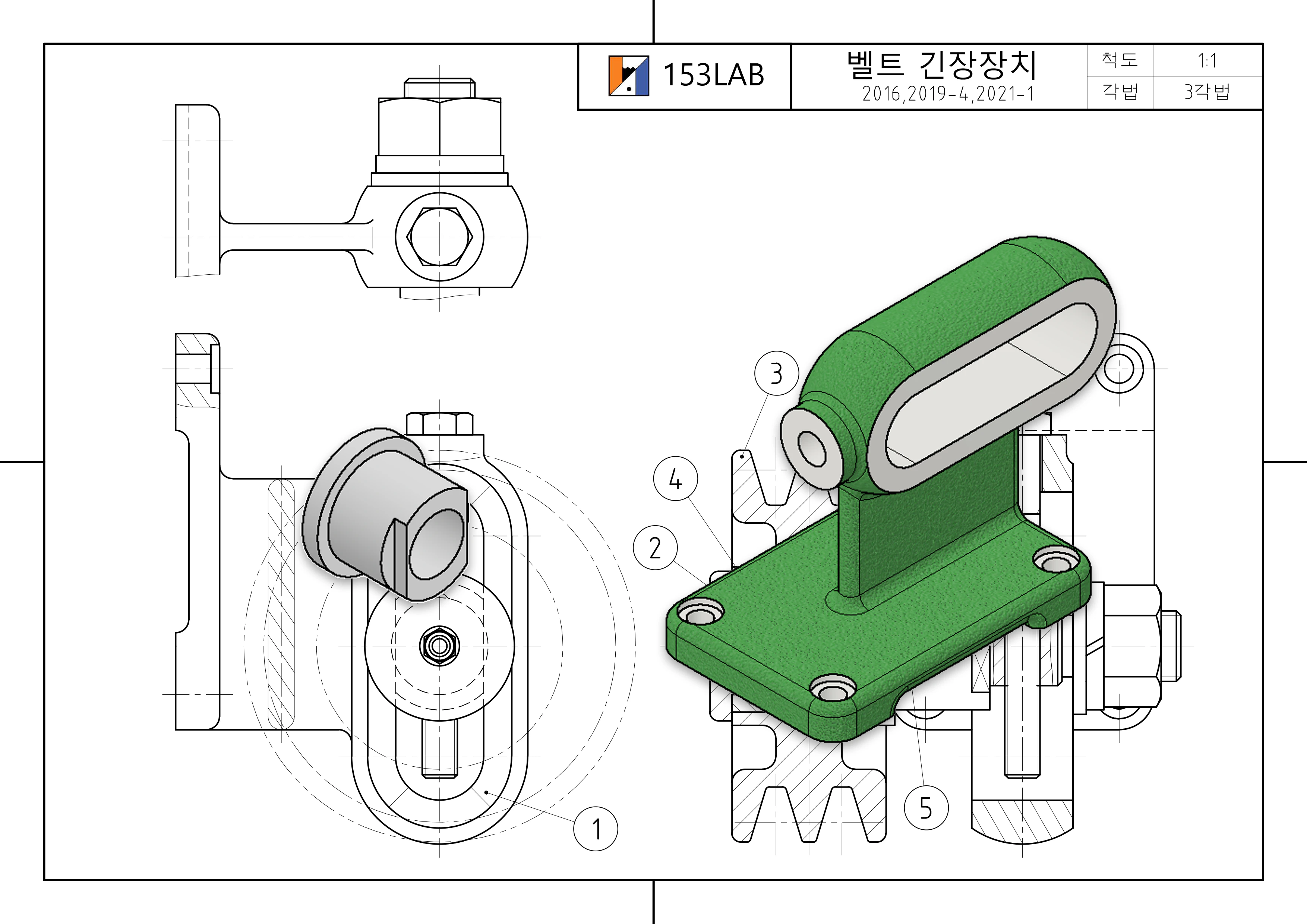

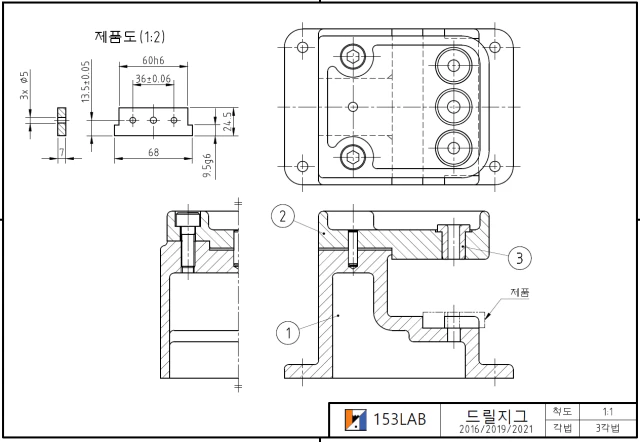

2024년 3회 일반기계기사 실기 시험에서의 특이점은 그동안 필답형 시험 후, 며칠 뒤  CAD실기 시험을 보았지만 이번 회에서는 는  CAD실기 시험을 먼저 보고 필답형을 치른다는 것입니다. 필답형 시험과 CAD작업형 시험간의 기간이 어느 정도 있어 준비하는데 큰 무리가 없어 보입니다.  2024년 3회 일반기계기사 CAD작업형 유사 문제  1일 차 - 동력전달장치 / 드릴지그    2일 차 - 동력변환장치 (편심구동장치) / 드릴지그   3일 차 - 벨트긴장장치 / 드릴지그  밸런스있는 문제CAD 작업형 시험은 전체적인 시간 안에 밸런스에 초점을 맞춰 한 도면을 집중으로 분석하는 것보다 오히려 쉬워졌다는 평입니다.끝까지 최선을 다한다면 좋은 결과 있으실 겁니다. 153LAB

2024년 1회 일반기계기사 작업형,  첫날 시험(2024. 4. 28 일요일)에서 동력전달장치 도면, 드릴지그 도면의 과제 2장이 지급되었으며, 각각 2개의 부품을 작업하는 것입니다. 동력전달장치는 본체, 스퍼기어였으며, 드릴지그는 고정부시와 부시홀더였습니다.2D 4개, 3D 4개입니다. 출력은 기존과 같이 2D 한 장, 3D 한 장 제출합니다. 변경 사항  변경 전변경 후과제 도면1장2장작품명과제 도면명 작성"일반기계기사 도면 과제"로 작성성명캐드로 기입도면 출력 후 수기로 기입중심마크10mm15mm 과제 도면  수검란수검란의 성명을 비워 놓고 출력 후, 수기로 기입합니다.  표제란도면명이 다른 2장을 작도하므로 도면명을 적지 않고, '일반기계기사 도면 과제'로 적습니다.  중심마크중심마크는 다른 종..

스케치에서 선과 문자로 부품란을 만들 수 있으나 이번 포스팅에서는 인벤터의 '테이블'기능을 이용하여 부품란을 만드는 방법을 설명하도록 하겠습니다.인벤터의 테이블 기능을 이용한 부품란 만들기현재(2024년 말까지) 전산응용기계제도기능사와 기계설계산업기사는 테이블의 열과 행의 간격이 같고, 일반기계기사만 다르니 구분하여 참고하시기 바랍니다. 스타일 편집기에서 테이블의 스타일 설정 (1) 메뉴의 [관리]에서 스타일 편집기를 실행(2)  테이블(JIS) 스타일 편집 (3)  테이블(JIS) 스타일 편집   ▶  제목(T) :  체크 해제  ▶  선 형식 (내부 / 외부) : 테이블의 내부 선과 외부선의 굵기를 적용한다. 기본이 내부로 되어 있으므로 그림과 같이 0.25mm 적용하고, 내부/외부 버튼을 클릭하여 ..

3월 26일부터 실기 시험 접수 기간입니다. QNET에서 시험장 장소와 프로그램 설치 목록을 공개하였으니 참고하시기 바랍니다. 종목 : 일반기계기사 지사명 시험장소명 시설현황 강원 한국폴리텍대학 원주캠퍼스 2D/3D 라이센스 계정 지참 필요 (AutoCAD2023/NX12 설치) 강원동부 강원대학교 삼척캠퍼스(제1공학관) * CAD S/W - - 2D 작업용 : Auto CAD 2023 (한글) - 3D 작업용 : Inventor 2022 (한글) 경기남부 (안성공도) 경기남부지사 국가자격시험장(주차불가) 오토캐드2020 한글버전 경기동부 한국폴리텍대학 성남캠퍼스(드림관) AutoCAD 2022 한글 inventor 2022 한글 solidworks2016 한글 NX10 한글 경기북부 경기북부국가자격시험..

전산응용기게제도기능사, 기계설계산업기사, 일반기계기사 필기 대비와 실기 대비를 위해 기초부터 투상 연습을 꼼꼼히 하시길 바랍니다. 문제 1 다음은 어떤 물체를 제 3각법으로 투상한 것이다. 이 물체의 등각 투상도로 가장 적합한 것은? 문제 2 다음은 정면도와 평면도에 맞는 우측면도는 어떤 것인가? 문제 3 그림에서 나타난 정면도와 평면도에 적합한 좌측면도는? 문제 4 제 3각법으로 투상한 그림과 같은 정면도와 우측면도에 적합한 평면도는? 문제 5 왼쪽 입체도 형상을 오른쪽과 같이 도시할 때 표제란에 기입해야 할 각법 기호로 옳은 것은? 문제 6 다음 등각투상도에서 화살표 방향을 정면도로 할 경우 평면도로 할 경우 가장 옳은 것은? 문제 7 “가” 부분에 나타날 보조 투상도를 가장 적절하게 나타낸 것은? ..

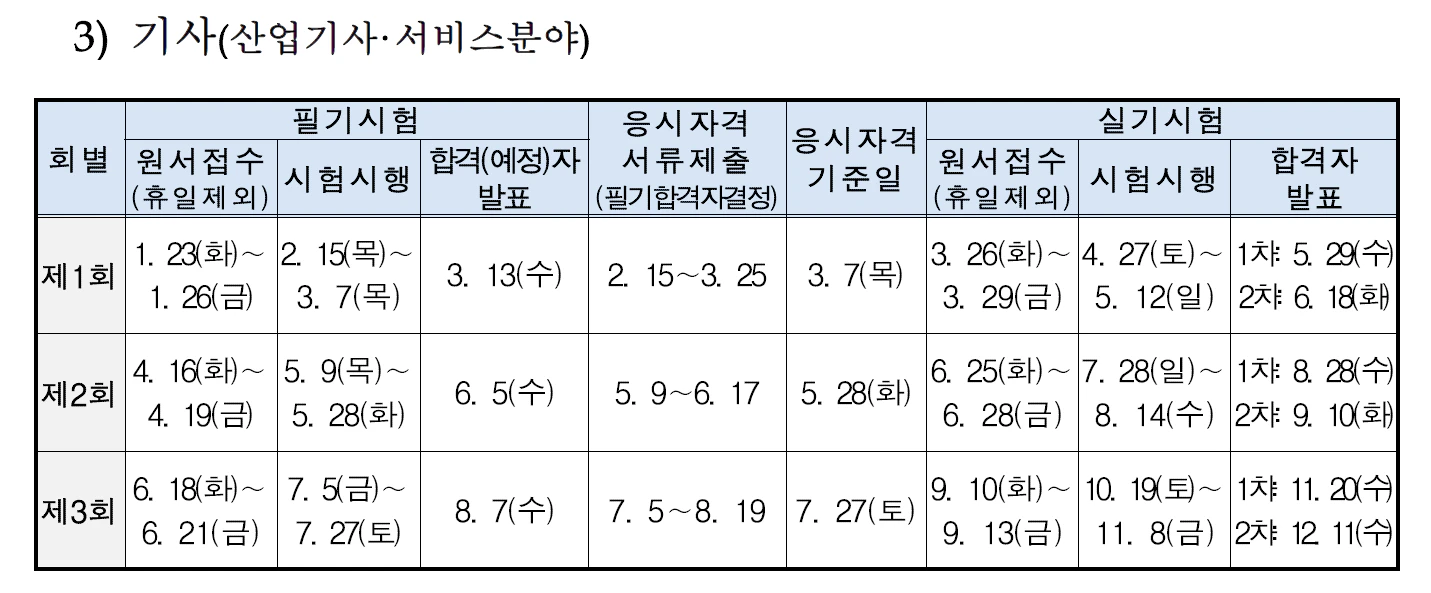

2024년도 기술사, 기능장, 기사, 산업기사, 기능사 시험 공고가 나왔습니다. 2024년도 자격증 취득을 준비하시는 분들은 연말, 연시 계획을 잘 잡으셔서 준비하시기 바랍니다. 2024년 국가기술자격검정 시행공고 2024년 기술사 시험 일정 2024년도 기능장 시험 일정 2024년도 기사 (산업기사) 시험 일정 2024년도 기능사 시험 일정 ■ 통합회차 운영 알림 ○ 수험자의 원활한 시험응시 및 자격증 조기 취득을 위해 기사·산업기사·서비스분야의 회차(3‧4회)가 통합되어 시행될 예정이니 시험응시에 참고하시기 바람 ■ 주관식 필기로 시행하는 실기시험(필답형 실기시험)은 시험이 시작되는 첫번째 토요일 또는 일요일에 전국 동시 시행됩니다. ○ 토요일 시행: 기능장 제75회, 기사(산업기사·서비스) 제1회,..

지사명 시험 장소명 종목명 시설현황 경기남부 (안성공고) 경기남부지사 국가자격시험장(주차불가) 일반기계기사 오토캐드2020 한글버전 인벤터 2020 경기동부 성남테크노과학고(CBT 2실) 일반기계기사 오토캐드2019(한글) 인벤터2022(한글) 경기동부 한국폴리텍대학 성남캠퍼스(드림관) 일반기계기사 AutoCAD_2022(한글) inventor_2019(한글) solidworks_2016(한글) NX10 경기북부 경기북부국가자격시험장(주차불가) 일반기계기사 2D AutoCAD 2019(한글) 3D Inventor 2019(한글) 경기서부 유한대학교(자유관) 일반기계기사 2차원 : 오토캐드2022(영문) 3차원 : NX9.0(영문) 경인 한국교통대학교의왕캠퍼스 일반기계기사 AUTO CAD 2023 Inve..

치수 기입에는 원칙과 효율적 순서와 방법이 있습니다. 그러나, 무엇보다 가장 우선으로 생각해야 하는 것은 '치수를 누락하지 않는다'입니다. 자격시험의 채점 기준이 치수의 중복당 감점이 아니라 누락당 감점이라는 것을 명심하고 누락하지 않도록 해야 합니다. 치수 기입 중요 치수 틀리거나 누락 2개당 1점 감점 5 15 치수 공차, 끼워 맞춤 공차 기호, 기하 공차 기호가 기입되는 치수와 규격에서 정한 호칭 치수를 모두 기입한다. 일반 치수 틀리거나 누락 2개당 1점 감점 5 가로, 세로, 두께의 전체 치수 및 조립과 작동의 간섭을 일으키기 쉬운 치수를 빠짐없이 기입한다. 치수 누락 누락 2개당 1점 감점 5 ±0.5mm이상 차이가 나지 않도록 주어진 조립도의 치수를 정확히 잰다. 만약 어떤 부품의 생긴 모양..

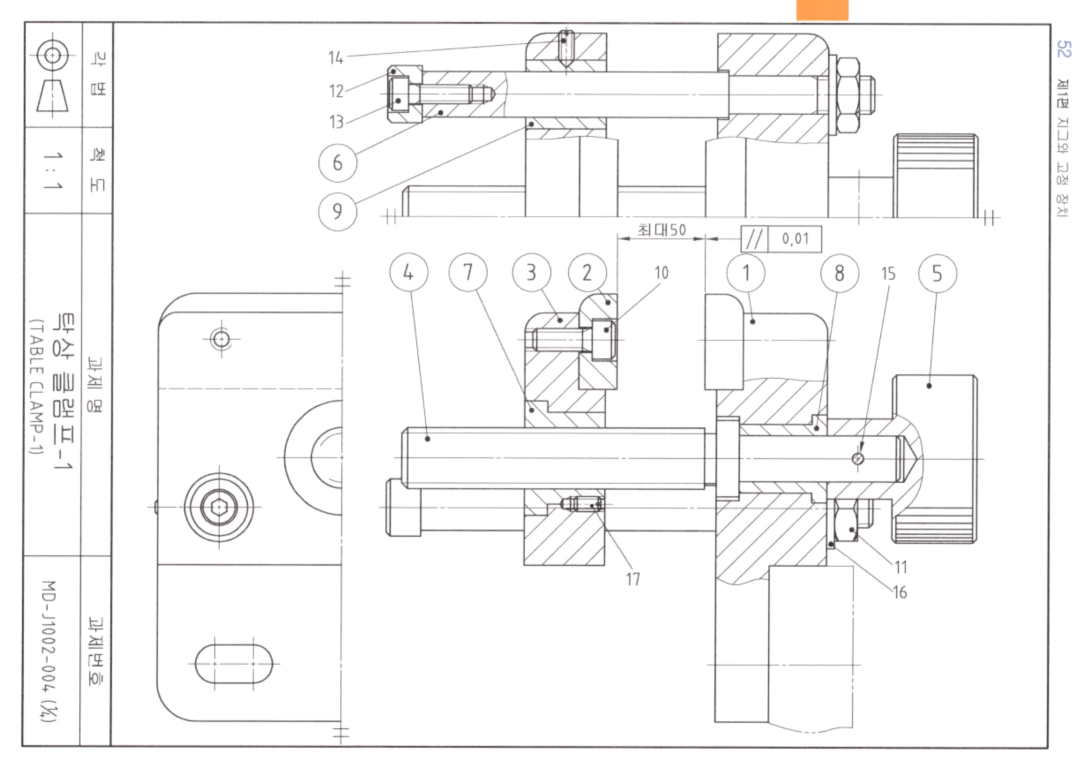

2023년 6월 16일 전산응용기계제도기능사 실기 시험 문제입니다. 투상은 어렵지 않으나 리드나사축 1개와 가이드포스트2개, 3개의 축이 삼각형 배치를 정확히 유지하기 위한 치수와 공차가 요구됩니다. 전산응용기계제도기능사외에 다른 종목에서도 자주 출제되는 문제이므로 시험을 준비하고 있다면, 꼼꼼히 살펴보시기 바랍니다. 탁상 바이스 문제도 153LAB

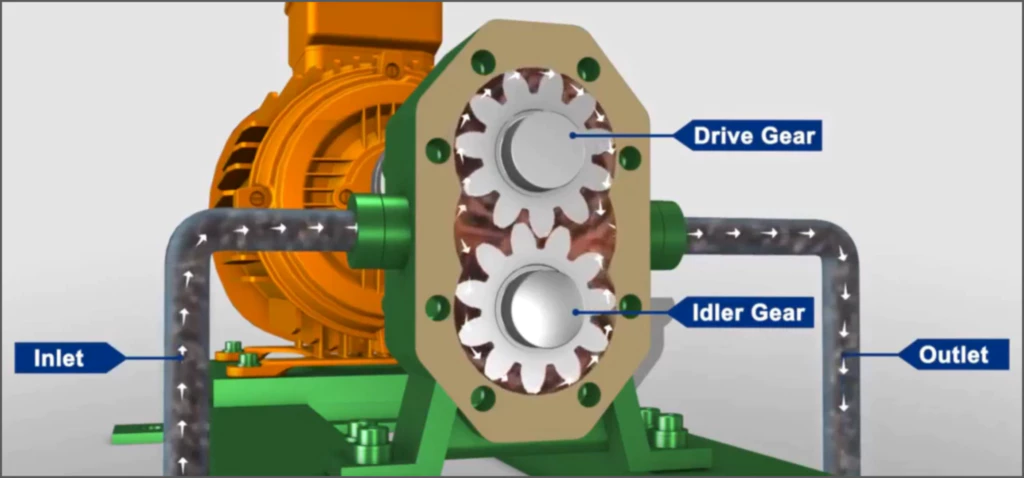

기어 펌프입니다. 기어 펌프는 유체를 한 곳에서 다른 곳으로 이동시키는 기계 장치입니다. 액체를 펌핑하는 데 사용되며, 여러 산업 분야에서 다양한 용도로 활용됩니다. 기어 펌프는 기어 세트를 회전시켜 유체를 흡입하고 배출하는 원리로 동작합니다. 기어 펌프의 장점 1) 높은 압력을 유지할 수 있어, 장거리 또는 고압 펌핑에 적합하다. 2) 정확하고 일정한 유체 공급을 제공하여 정확한 흐름 제어가 가능하다. 3) 작동이 간단하고 신속하며, 비교적 작은 크기로도 큰 유체를 효과적으로 이동시킬 수 있다. 기어 펌프 ① 본체 ② 축 ③ 커버 ④ 스퍼기어 ⑤ 미끄럼 베어링(베어링 부시) ⑥ 스퍼기어축 기어 펌프의 투상과 모델링은 크게 어렵지 않습니다만, 관용평행나사, 스퍼기어의 끼워 맞춤공차, 표면거칠기, 본체와 ..

국가 기술 자격 CAD 실기 시험의 실격 사유 (채점 제외 대상) 관련 자격 시험 종목으로는 전산응용기계제도기능사, 기계설계산업기사,일반기계기사입니다. 채점 대상에서 제외되는 항목 가) 기권 (1) 수험자 본인이 수험 도중 기권 의사를 표시한 경우 나) 실격 (1) 시험 시작 전 program 설정을 조정하거나 미리 작성된 Part program (도면, 단축키, 셋업 등) 또는 LISP과 같은 Block(도면양식, 표제란, 부품란, 요목표, 주서 및 표면 거칠기 등)을 사용한 경우 - 중요한 것은 '시험 시작 전'과 '미리 작성된'이라는 것입니다. 시험 시간 내에 설정 또는 만드는 것은 상관없습니다. (2) 채점 시 도면 내용이 다른 수험자와 일부 또는 전부가 동일한 경우 (3) 파일로 제공한 KS 데..

오토캐드 템플릿 만들기 ( 1 ) - 설정: 레이어설정, 치수스타일, 문자스타일 설정 일반기계기사, 기계설계산업기사, 전산응용기계제도기능사 실기 시험을 준비할 때 필요한 템플릿(원형도면)을 만드는 방법에 대해 알아보겠습니다. 1. 새로 만들기 AutoCAD를 실행한 후 새로 만들기 (Ctrl + N)을 누르고 파일 유형은 템플릿에서 acadiso.dwt를 작업의 원형도면으로 선택한다. 2. 레이어(Layer) 설정 la (layer의 단축키) 엔터를 입력하여 레이어 설정창을 띄우고 기본 레이어(0) 외에 아래와 같은 8개의 레이어를 만든다. 외형선, 가는 실선, 숨은선 레이어는 인벤터와의 빠른 변환을 위해 인벤터에서 사용하는 이름과 같이 만든다. (외형선 > 외형선(ISO), 가는 실선 > 좁은 외형선(..

KS 기계제도 규격 (2022) - 기존 규격(2020년)에 없던 베어링용 로크너트 와셔가 추가되었습니다. 기존 PDF 없는데도 줄 곧 출제되더니 마침내 수록되었네요.
