투상의 기초 연습하기 - 문제 1~19

전산응용기게제도기능사, 기계설계산업기사, 일반기계기사 필기 대비와 실기 대비를 위해 기초부터 투상 연습을 꼼꼼히 하시길 바랍니다.



---

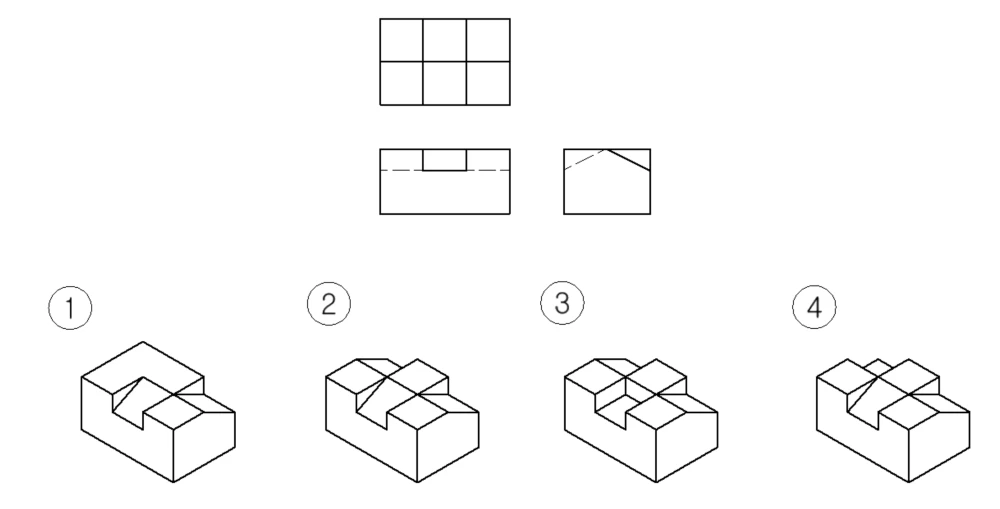

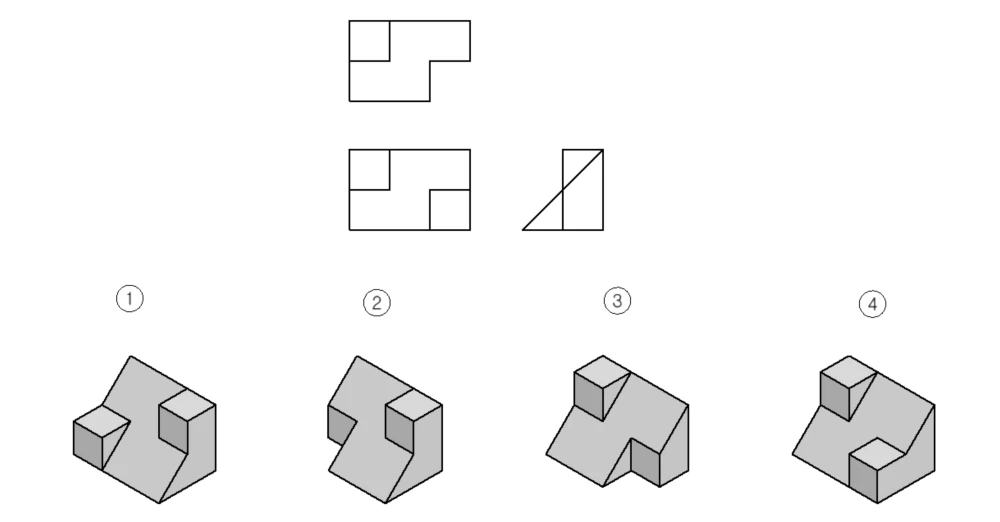

문제 1

다음은 어떤 물체를 제 3각법으로 투상한 것이다.  이 물체의 등각 투상도로 가장 적합한 것은?

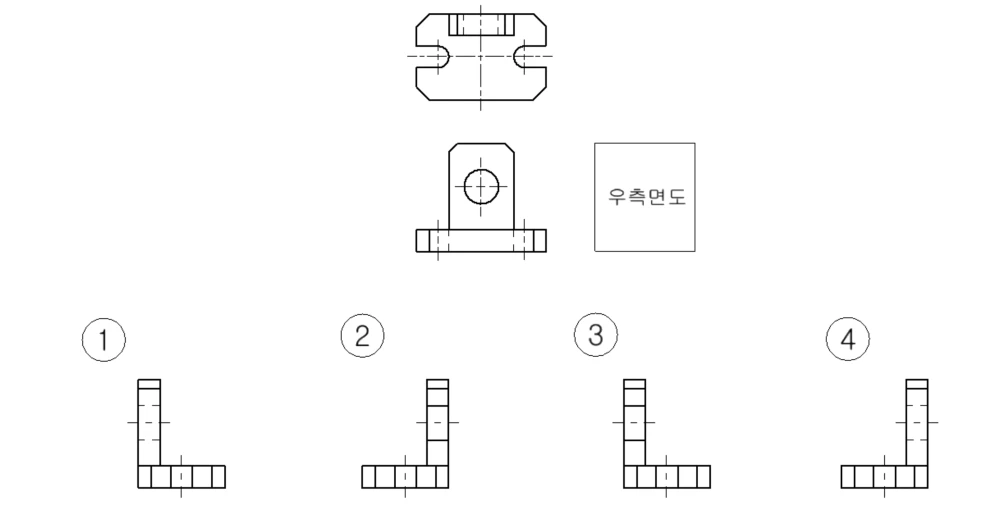

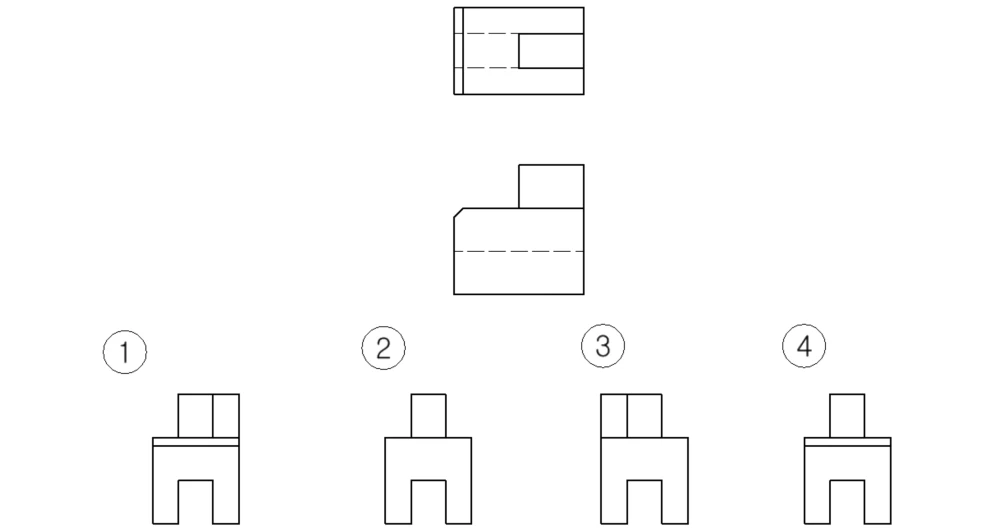

문제 2

다음은 정면도와 평면도에 맞는 우측면도는 어떤 것인가?









문제 3

그림에서 나타난 정면도와 평면도에 적합한 좌측면도는?

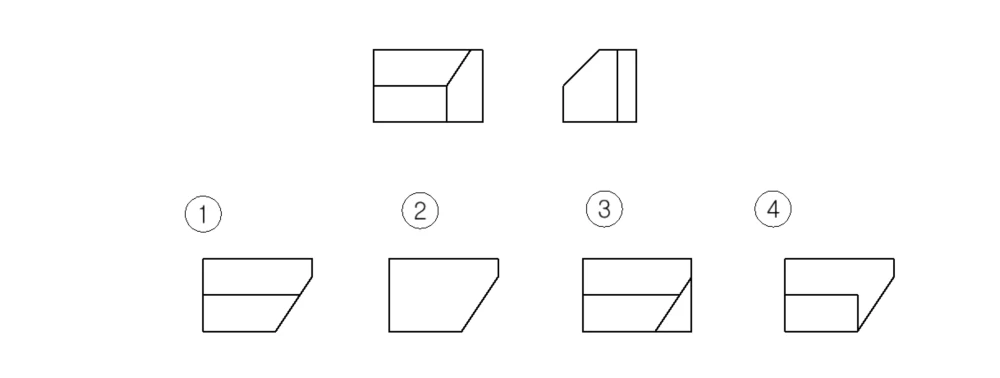

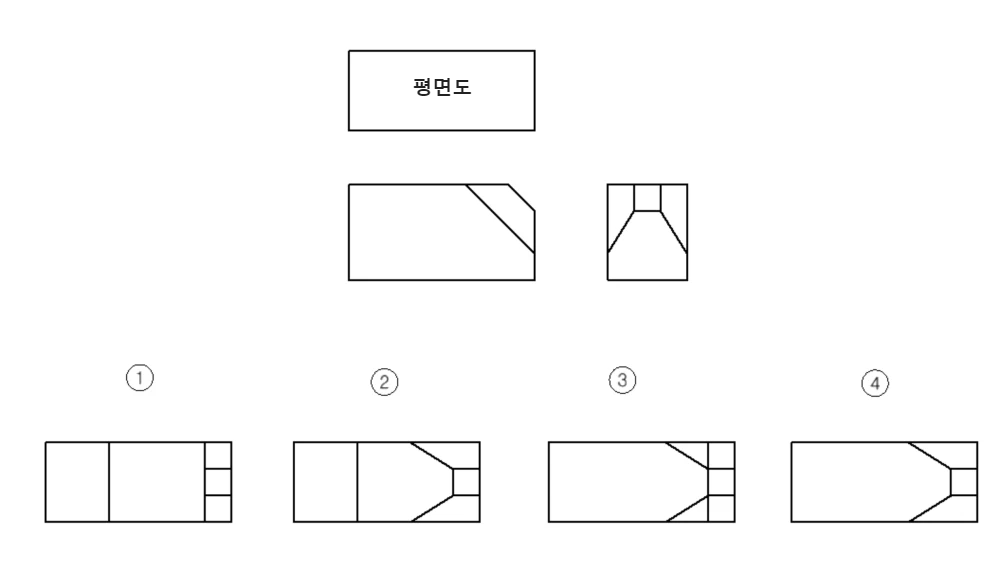

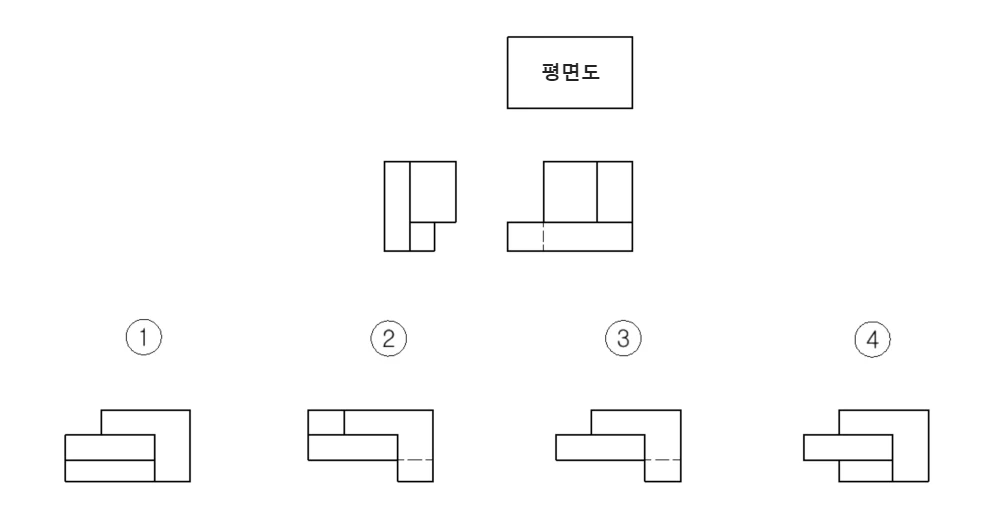

문제 4

제 3각법으로 투상한 그림과 같은 정면도와 우측면도에 적합한 평면도는?





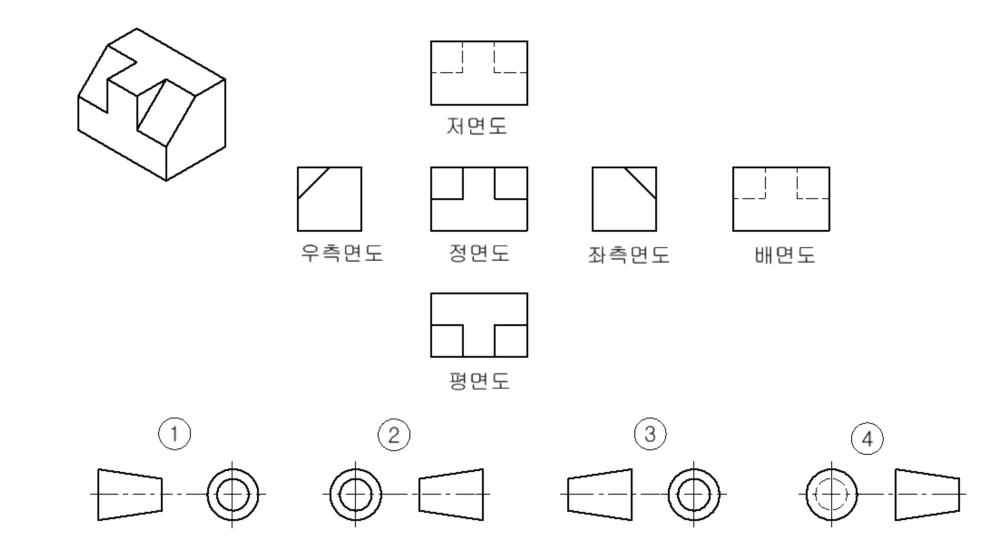

문제 5

왼쪽 입체도 형상을 오른쪽과 같이 도시할 때 표제란에 기입해야 할 각법 기호로 옳은 것은?

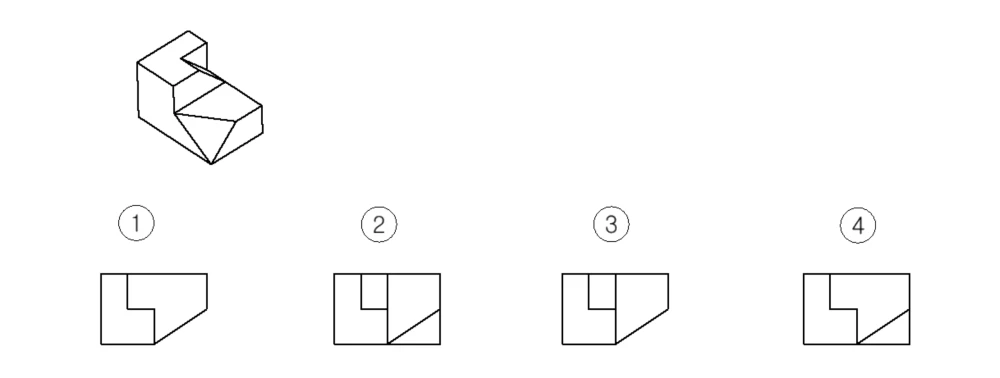

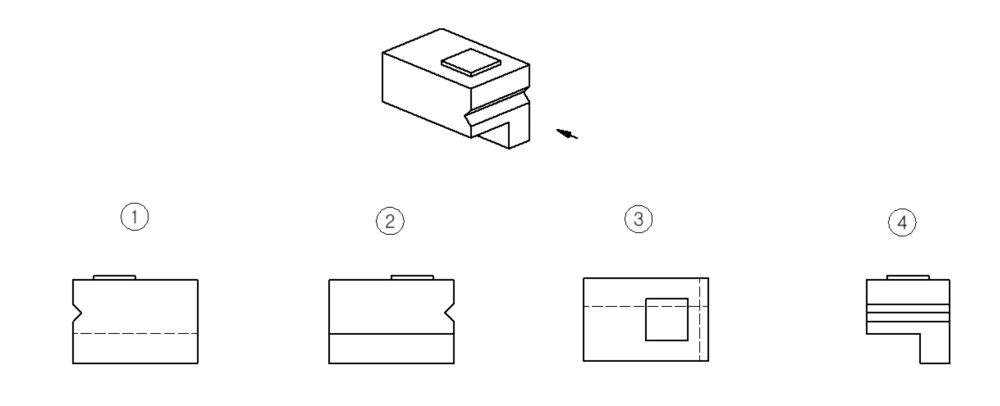

문제 6

다음 등각투상도에서 화살표 방향을 정면도로 할 경우 평면도로 할 경우 가장 옳은 것은?

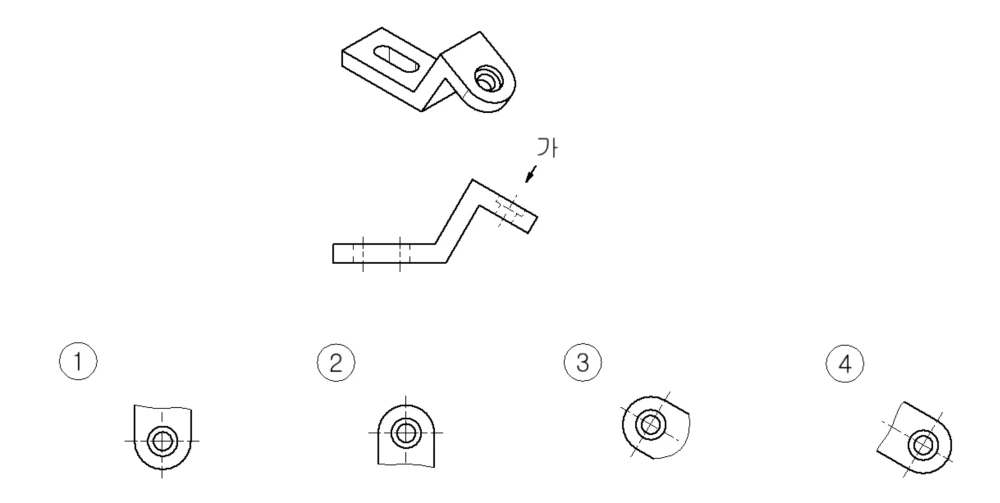

문제 7

“가” 부분에 나타날 보조 투상도를 가장 적절하게 나타낸 것은?







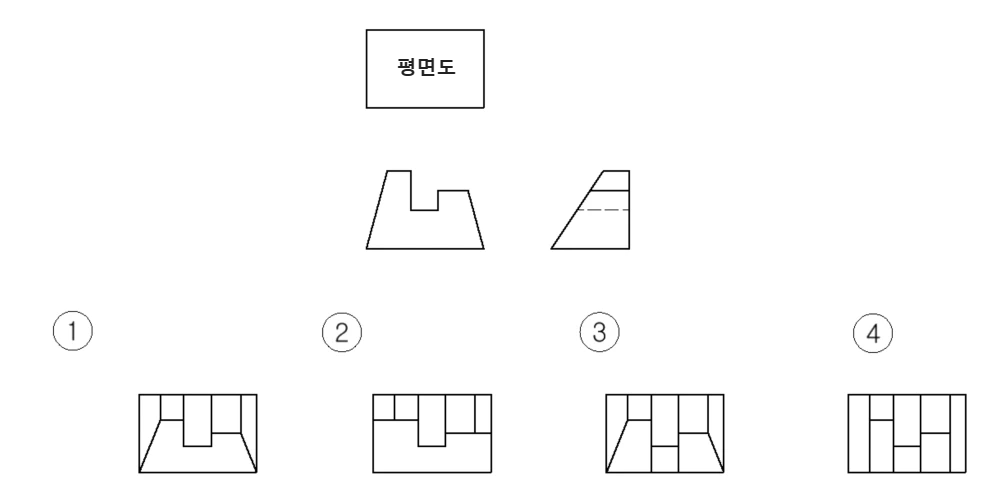

문제 8

제3각법으로 표시된 다음 정면도와 우측면도에 가장 적합한 평면도는?

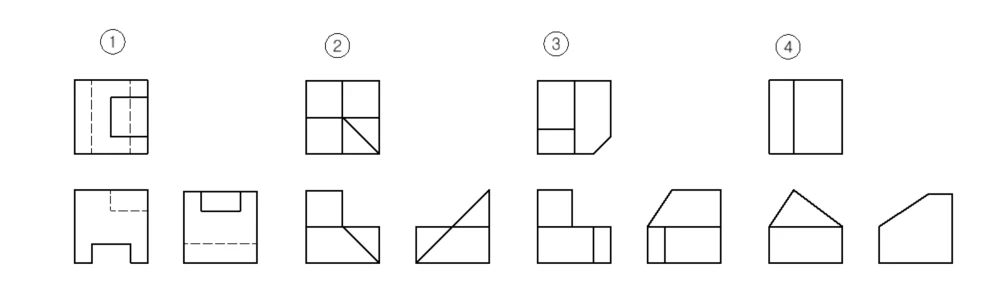

문제 9

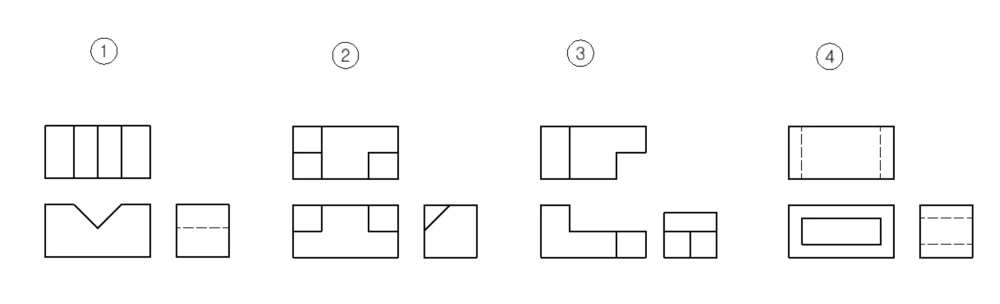

제 3각법으로 그린 3면도 투상도 중 틀린 것은?







문제 10

다음 제 3각법으로 나타낸 정투상도 중 틀린 것은?

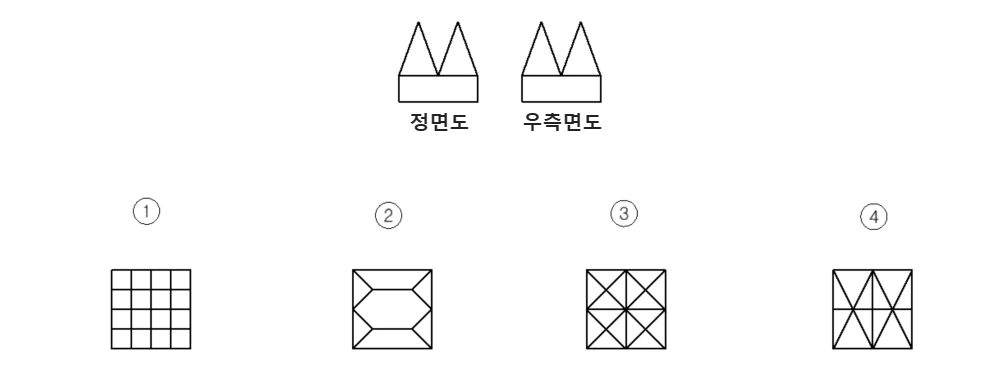

문제 11

다음 투상도의 평면도로 가장 적합한 것은?(단, 제 3각법으로 도시하였다.)







문제 12

다음 그림을 제3각법(정면도-화살표방향)의 투상도로 볼 때 좌측 면도로 가장 적합한 것은?

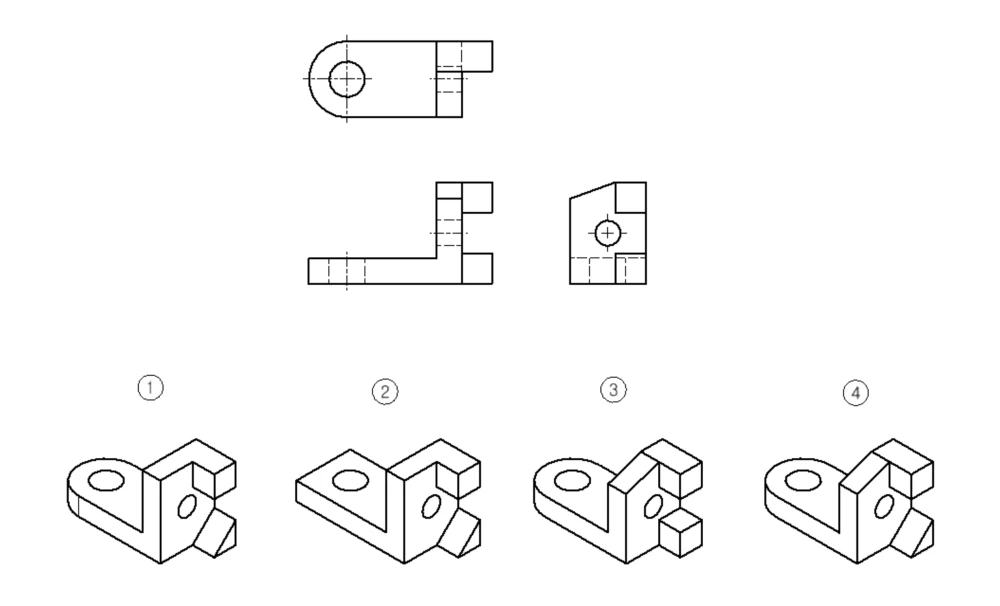

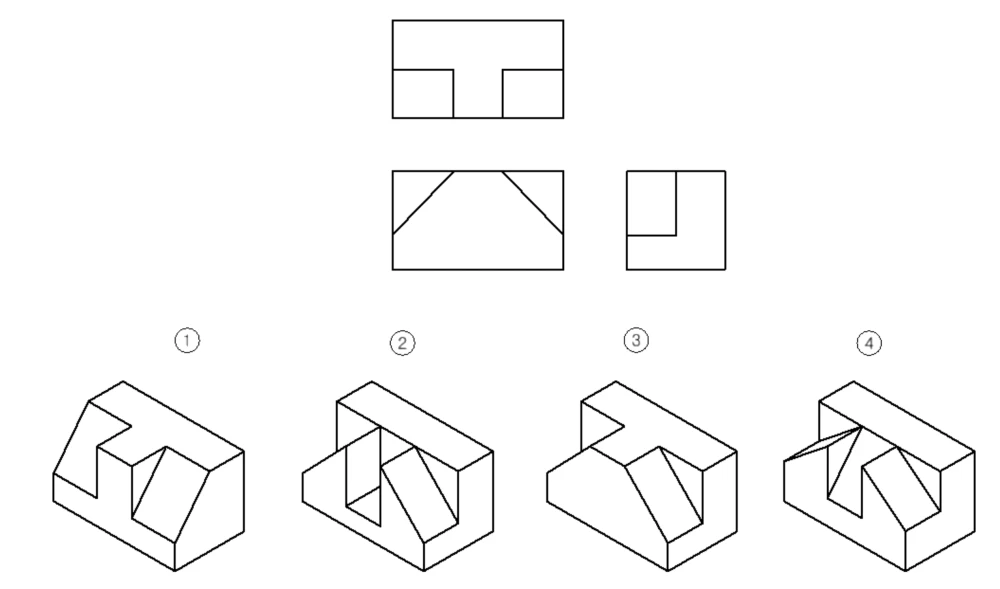

문제 13

다음 그림은 어떤 물체를 제 3각법 정투상도로 나타낸 것이다. 입체도로 옳은 것은?









문제 14

다음과 같은 정면도와 우측면도가 주어졌을 때 평면도로 알맞은 것은? (단, 제3각법의 경우)





문제 15

다음의 평면도에 해당하는 것은? (제3각법의 경우)





문제 16

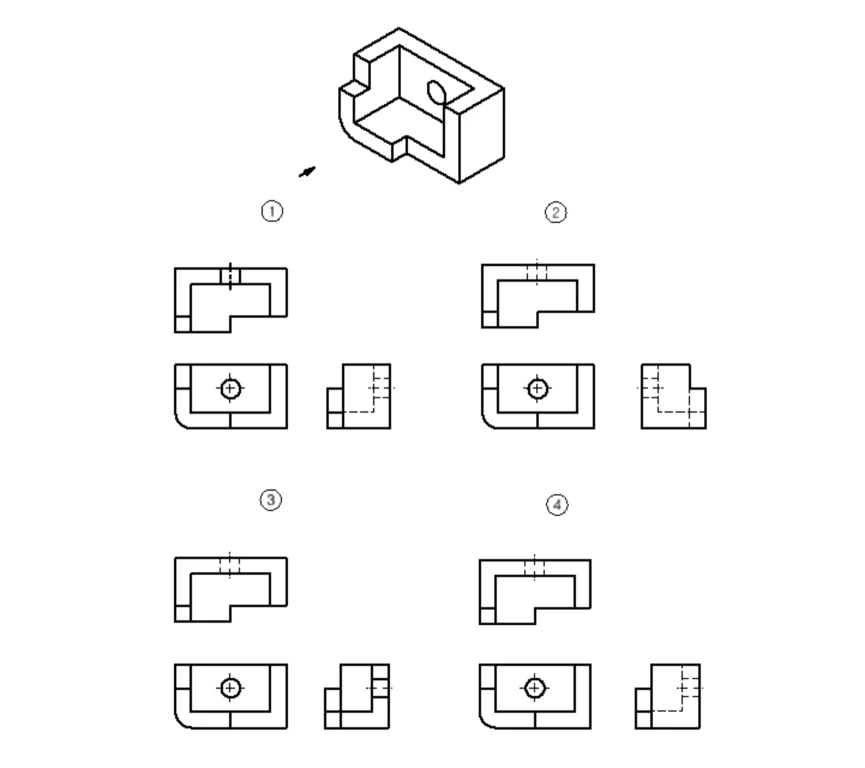

입체도에서 화살표 방향을 정면도로 할 때, 제3각법으로 투상한 것 중 옳은 것은?





문제 17

다음은 제3각법으로 그린 정투상도이다. 입체도로 옳은 것은?

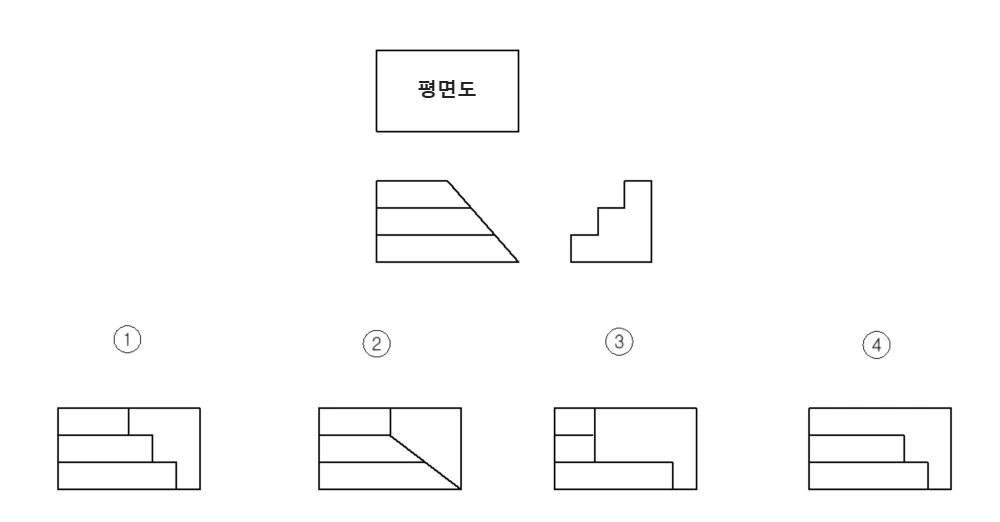

문제 18

제3각법으로 투상한 그림과 같은 도면에서 누락된 평면도에 가장 적합한 것은?







문제 19

다음은 3각법으로 정투상한 도면이다. 등각투상도로 맞는 것은 어느 것인가?
