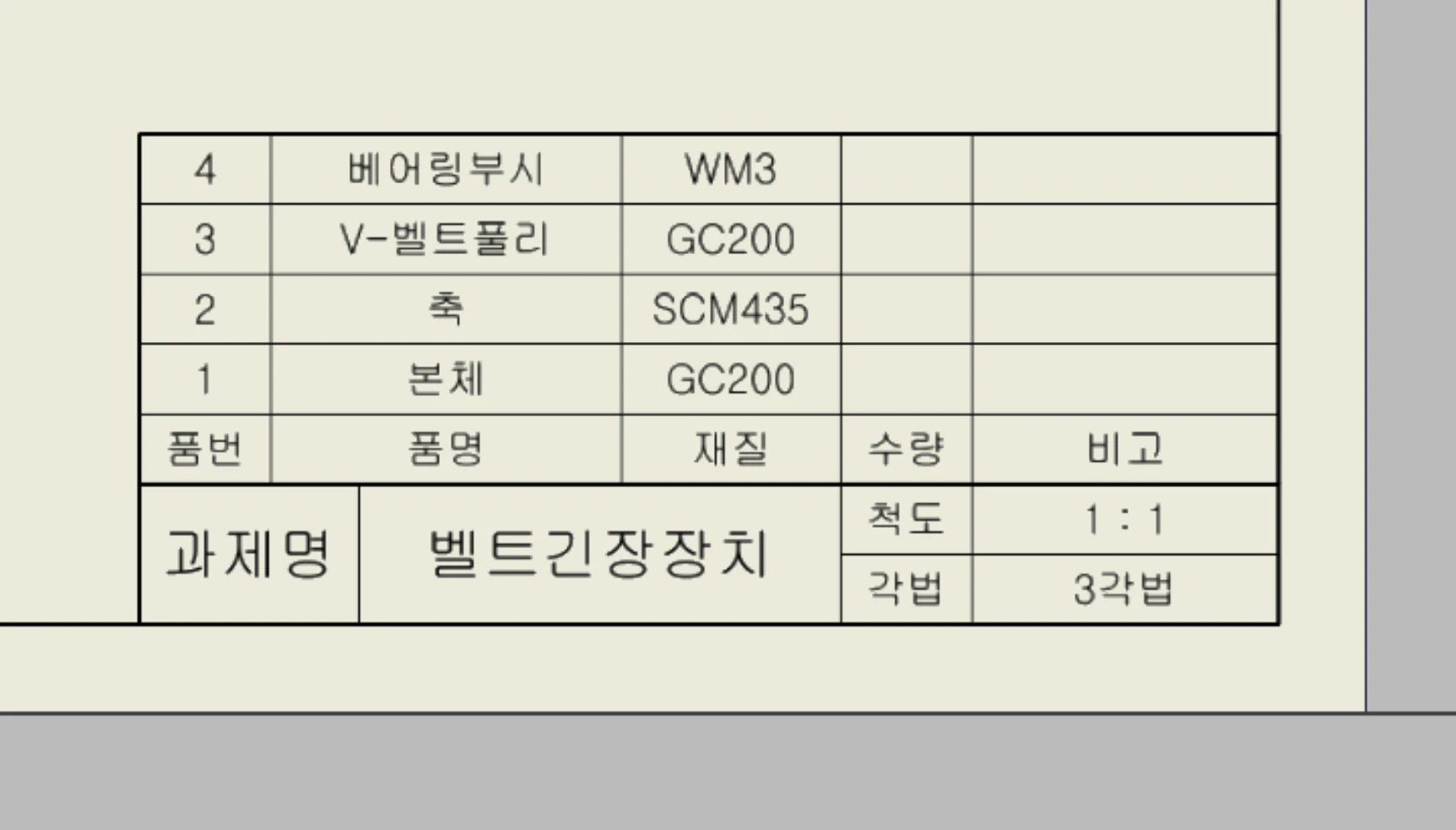

스케치에서 선과 문자로 부품란을 만들 수 있으나 이번 포스팅에서는 인벤터의 '테이블'기능을 이용하여 부품란을 만드는 방법을 설명하도록 하겠습니다.인벤터의 테이블 기능을 이용한 부품란 만들기현재(2024년 말까지) 전산응용기계제도기능사와 기계설계산업기사는 테이블의 열과 행의 간격이 같고, 일반기계기사만 다르니 구분하여 참고하시기 바랍니다. 스타일 편집기에서 테이블의 스타일 설정 (1) 메뉴의 [관리]에서 스타일 편집기를 실행(2)  테이블(JIS) 스타일 편집 (3)  테이블(JIS) 스타일 편집   ▶  제목(T) :  체크 해제  ▶  선 형식 (내부 / 외부) : 테이블의 내부 선과 외부선의 굵기를 적용한다. 기본이 내부로 되어 있으므로 그림과 같이 0.25mm 적용하고, 내부/외부 버튼을 클릭하여 ..

2. 윤곽선, 중심마크, 표제란, 부품란 만들기(1) 새 경계 정의 [모형검색기]에서 [경계]를 마우스 우클릭으로 선택하여 [새 경계 정의]를 클릭한다.  (2) 도면의 한계선 작도작성 패널에 [직사각형] 명령을 클릭 후, 도면 왼쪽 하단점과 오른쪽 상단점에 스냅 하여 도면에 맞게 직사각형을 그려준다.  한계선을 모두 선택한 후 형식 패널에 있는 [스케치만]을 클릭한다.(한계선은 경계 편집 화면에서는 보이지만 도면에서는 보이지 않게 된다.)  (3) 윤곽선 작도 [간격 띄우기] 명령으로 한계선을 선택하고 안쪽으로 10mm 띄워 윤곽선을 만든다.  (4) 중심마크 작도 작성 패널의 [선] 명령어를 클릭하고 한계선의 가로, 세로 중간에서 안쪽으로 15mm 선을 긋는다..

( 2 ) 그리기 : 윤곽선, 중심마크, 표제란, 부품란, 수검란 6. 한계선, 윤곽선, 중심마크, 표제란, 부품란, 수검란 그리기 템플릿을 만들면 오토캐드에서 자주 사용하는 명령을 익힐 수 있다. 매일 최소 1번씩 연습하며 작업형 시험 시간의 2/3를 차지하는 2D 작업 속도를 올리도록 하자. 현재 레이어는 외형선(ISO)으로 설정한다. ① OSNAP 설정 ( Auto Osnap 세팅, 단축키 OS, ON/OFF : F3) ② 한계선 (도면의 경계 A2 594,420) , 윤곽선, 중심마크 만들기 REC ( 3 Rectangle : 사각형 ) 엔터 > 0,0 엔터 > 594,420 엔터 O ( 4 Offset : 간격 띄우기 ) 엔터 > 10 엔터 > 한계선 선택 > 안쪽 영역 선택 > 엔터 SPACE..
