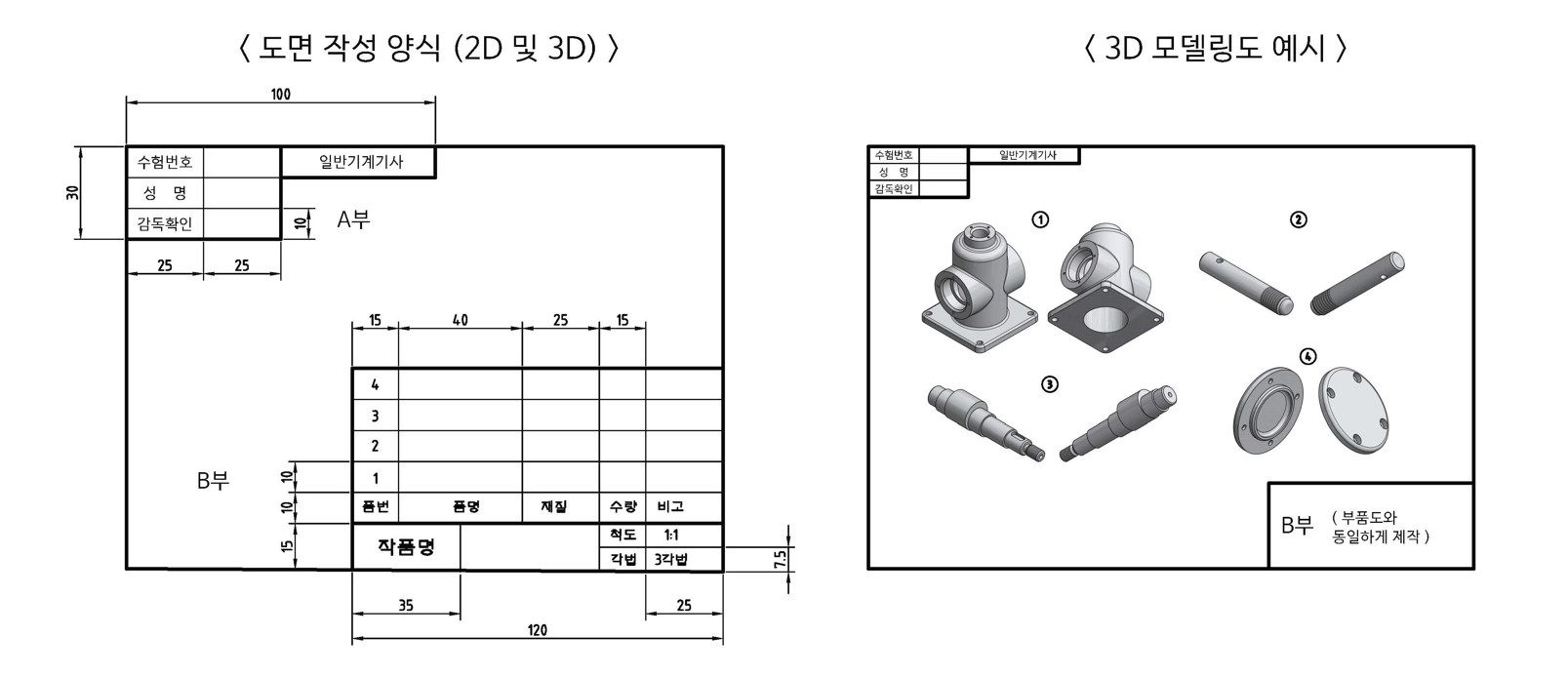

일반기계기사 도면 양식입니다.
일반기계기사는 기계설계산업기사와 전산응용기계제도기능사와는 조금 다릅니다.

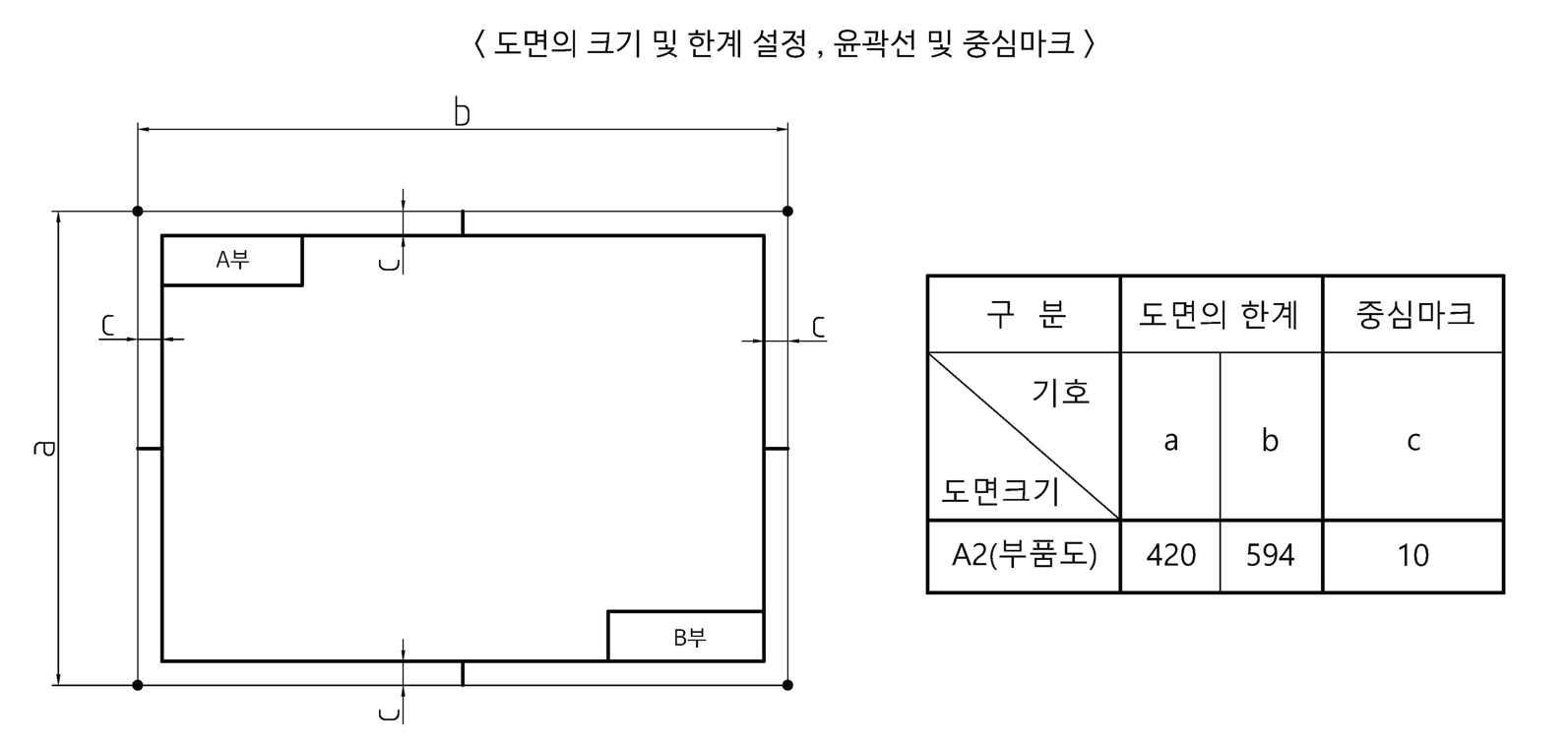

칸의 간격이 8mm가 아닌 10mm이고 중심마크가 10mm입니다.
2023년 1회 기준이므로 언제든 변경 가능한 사항이니 시험 보실 때 요강을 필히 확인하시기 바랍니다.
