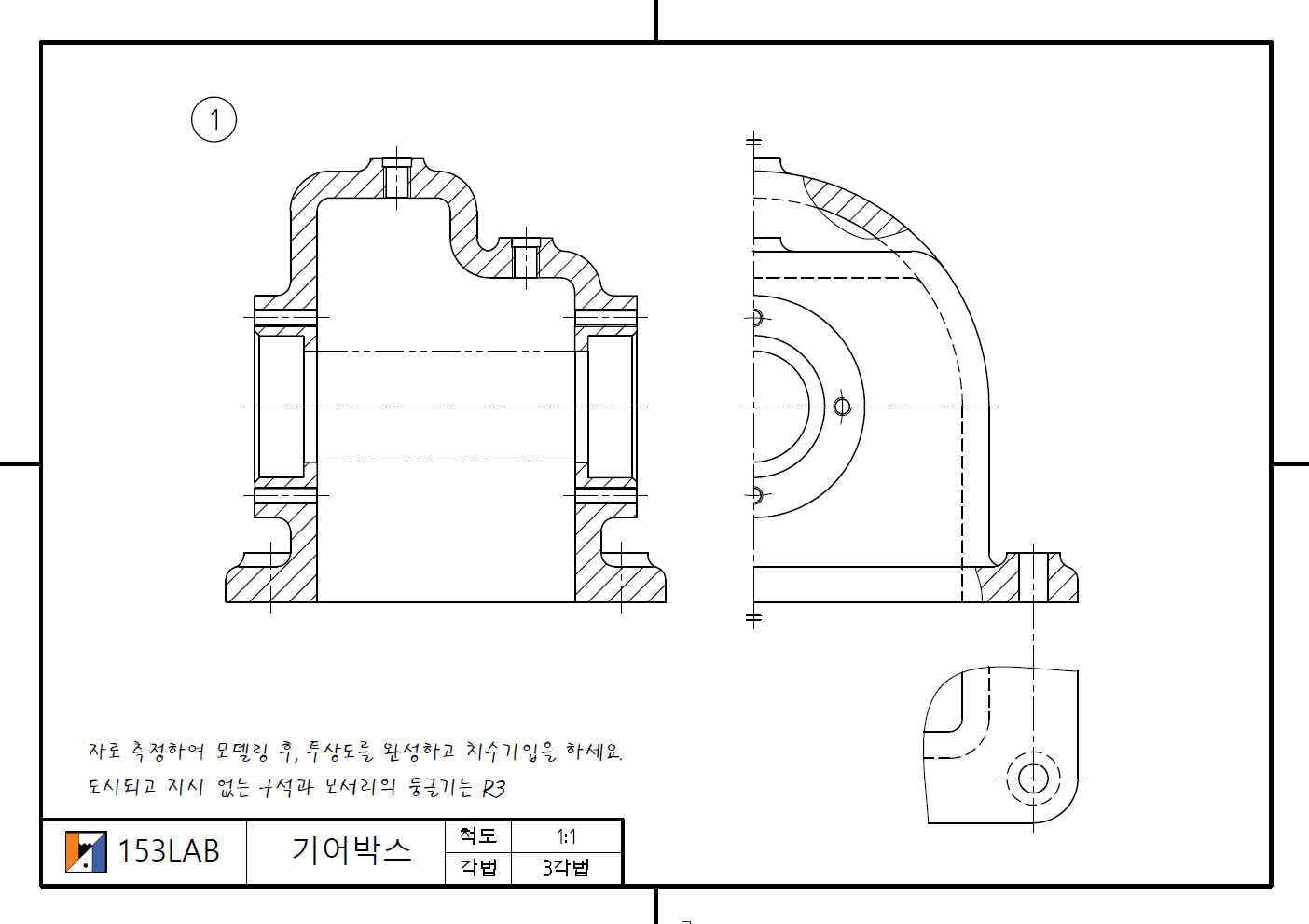

2022년 3회 전산응용기계제도기능사 출제문제인 기어박스의 본체입니다.
모델링은 단순하나 투상도의 선택과 배열, 치수기입에서 충분한 연습이 되어 있지 않다면 감점을 맞을 가능성이 많은 부품으로, 시험보기 전에 필히 모델링하여 투상도 작도와 치수기입까지 해보시기 바랍니다.
기어박스 본체_153LAB.pdf
0.05MB
\https://www.youtube.com/c/153LAB
153LAB
기계설계 • 금형설계 • 제품모델링 • NX • INVENTOR • AutoCAD • RHINO3D 보충강좌, 공개강좌 꾸준한 평일 업로드 원칙
