리브의 의 투상에 집중하고 같은 면인지 다른면인지 잘 구분하여 투상하세요.
선의 우선순위(여러 종류의 선이 겹쳐 있을 때 하나만 그리는 선)은
외형선(0.5) > 숨은선(0.35) > 중심선(0.25) > 가는실선(0.25)의 순입니다.

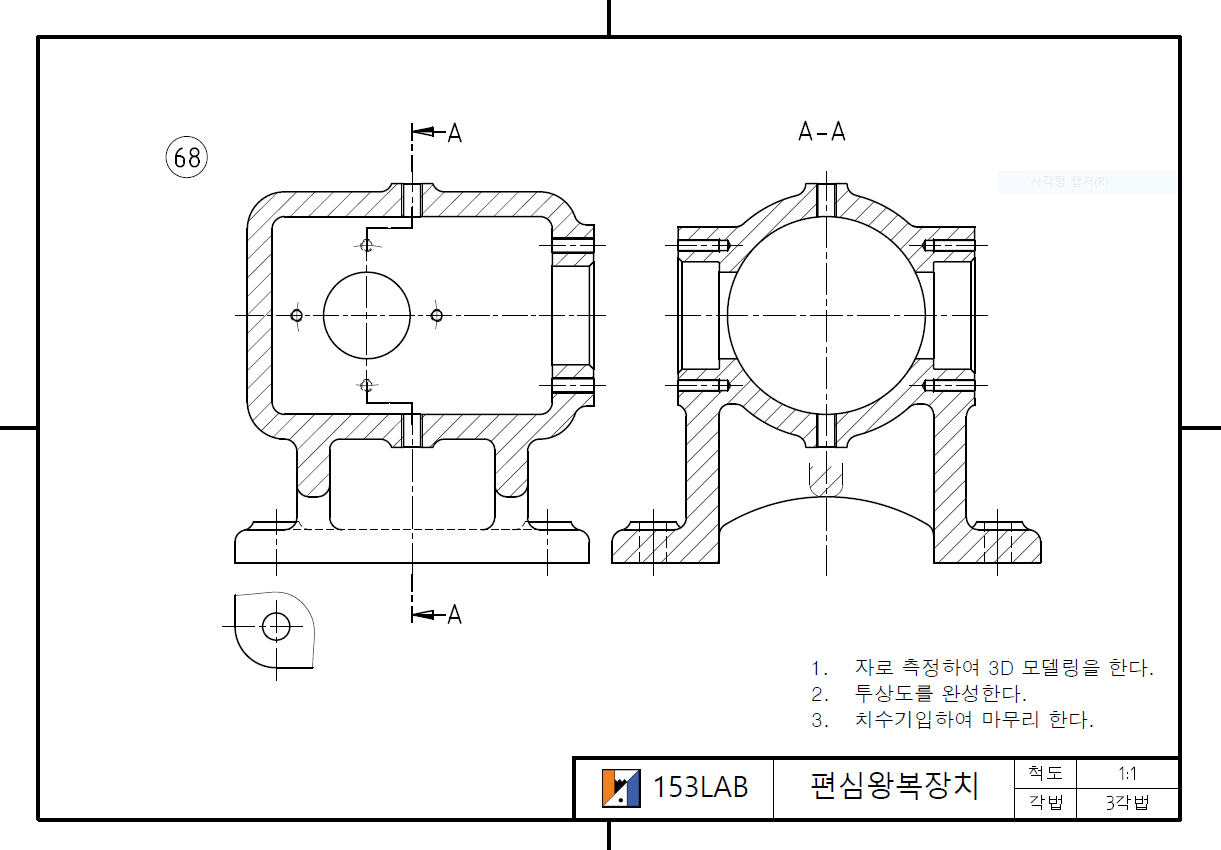

편심왕복장치 본체의 투상과 모델링_153LAB.pdf
0.05MB
