제19회 전국 학생 금형 3차원 CAD 기술 경진 대회 (3차원 Mold설계 대학부 출제 문제)

※ 3차원 Mold설계 대학부 출제문제

<기본규칙>

◇ 시험시간 : 표준시간 4시간, 연장시간 30분(10분 단위 총 3회 연장가능)
◇ 설계지침 : 주어진 3D 모델 데이터 또는 도면을 참고하여 사출금형 설계를 아래 요구사항과 수검자 유의사항에 의거 본인이 희망한 S/W를 사용하여 설계한다.

◇ 파일관리 : 설계시간은 17:30까지(연장시간 30분 포함)이며 작성한 금형설계파일은
지정된 컴퓨터 내 바탕화면에 폴더를 생성하여 Step 파일로 저장하고 감독자의 승인을 득한 후 퇴실하시오.(폴더 예 : 수험번호)

제20회 전국 학생 금형 3차원 CAD기술경진대회를 개최
8월 17일(목)부터 8월 18일(금)
한국금형기술교육원(경기도 시흥 소재)

제19회 대회 모델링 데이터.zip

0.25MB





1. 과 제 명 : 2022_Mold

2. 설계 요구사항 : 모델링 (100점)



1 ) 모델 지급

3차원 Solid model(각자 받은 데이터를 확인할 것).



2 ) 적용 수지

PP(폴리프로필렌), 수축률 15/1000 적용, 빼기구배는 고려하지 않아도 됨.



3 ) 사출성형기 사양

고정측 중앙부 구멍 직경φ100mm, 사출기 노즐의 선단 직경 φ19mm, 사출기 노즐직경은 3mm임



4 ) 금형 종류

2단 금형



5 ) Cavity 개수

제품의 사이클 타임은 약 2분, 일일 최대 생산시간 20시간, 월간 최대 생산일 수는 20일이고, 제품의 월간 요구생산 개수 40,000개이며, 사출성형기는 최소 용량을 적용하는 것을 원칙으로 함.(단, 사출기의 임률은 고려하지 않음)



6 ) 유동 주입 기구

사이드 게이트로 설계하되, 제품의 두께를 고려하여 외관에 수축 불량이 생기지 않는 위치와 개수를 설계자가 결정하여 할 것



 7 ) 취출 시스템

7-1) 제품 취출시 문제가 없도록 설계자 임의로 설계하되, 보스부는 ejector sleeve를사용할 것
7-2) Under cut처리 : 제작성, 작동성, 경제성, 내구성, 제품변형, 취출 밸런스 등을 종합적으로 고려하여 2단 사출금형에서 가장 효율적인 취출 방법을 정하여 설계할 것. (앵귤러핀, 로킹블럭, 가이드레일, 스토퍼 등 관련 부품을 가능한 자세히 표현할 것)



8 ) 형상부

8-1) 파팅 : 제품의 외관 품질을 고려하여 설계자가 결정할 것
8-2) cavity와 core : 원판과 Core, Cavity 블록은 조립형으로 하되 가공성, 조립 용이성, 동작성 등에 문제가 없도록 설계할 것.
필요에 따라 여러 개의 인써트 코어로 설계할 경우 인접 부품의 색깔을 다르게표기하여 구분이 되도록 할 것



9 ) 냉각시스템

9-1) 고정측 냉각 설계는 설계 방식에 준하여 직선형 냉각회로를 설계할 것
9-2) 가동측 냉각 설계는 코어 냉각을 별도로 설계하여 코어 플레이트 냉각회로와 연결할 것 (필요에 따라 Baffle 등을 사용할 수 있음)



10 ) Moldbase

10-1) 제시한 모델 및 설계방안에 맞는 2단 Moldbase를 설계자가 선택하여 결정할 것.
10-2) Bolt, O-ring, Eye-bolt-tap, Tap, Nipple 등은 설계하지 않아도 됨.
10-3) 설계하고자 하는 금형의 구조 및 작동성에 맞추어서 Guide Pin, Bush, Pin류 등은 설계자가 선정하여 설계할 것

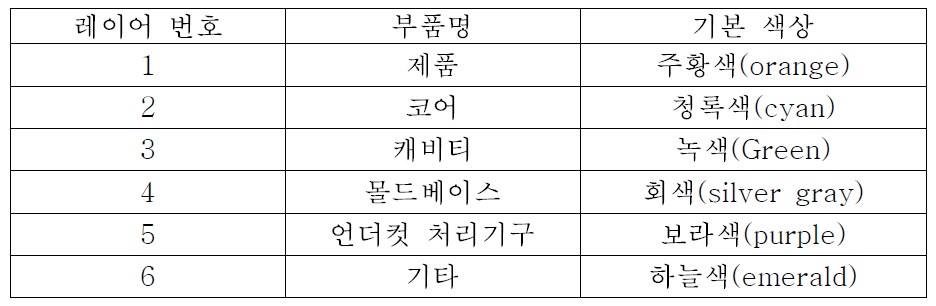

11 ) 3차원 금형설계 Data는 하나의 Step 파일 형태(예 : xxx.stp)로 제출하되 다음의 레이어 규칙을 따를 것, 부품색은 아래 주어진 기본 색상을 사용하되 인접 부품은 구분을
위하여 색상변경이 가능함





3. 설계 요약서 작성(15점)

1) 하기의 질문에 대한 답변을 작성하시오.
A. 금형의 캐비티 수를 결정한 사유를 간단히 쓰시오.(5점)
B. 적용한 게이트의 종류 및 크기, 적용 사유를 간단히 쓰시오.(5점)
C. 적용한 언더컷 처리기구의 종류와 적용 사유, 작동거리를 간단히 쓰시오.(5점)
- 다수 개를 적용한 경우 그림과 함께 표시하시오.
2) 설계요약서는 윈도우 기본 프로그램인 메모장으로 작성하되 파일 이름은 수험번호로하고, 최종 모델링 파일이 있는 위치에 저장하시오.



4. 수검자 유의 사항

1) 이미 작성된 각자 개인적인 응용 및 자동 프로그램은 일체 사용을 금한다.
2) 시험 중 별도의 입출력 장치 또는 네트웍을 통하여 자료를 주고 받는 행위는 부정행위로
처리하여 즉시 퇴실을 명한다.
3) 출력물과 제출된 DATA를 확인하여 동일 작품이 발견될 경우 부정행위로 처리한다.
4) 사용 장비의 고장이나 정전으로 인한 수검자의 자료 손실을 방지하기 위하여 20분에 1회씩 자동저장 되도록 한다.
5) 금형설계에 필요한 DATA북은 열람할 수 있다.
6) 다음사항에 해당하는 작품은 미완성 또는 오작이므로 채점에서 제외한다.

가) 미완성
(1) 주어진 요구사항 중 3곳 이상 미완성한 작품.
(2) 시험시간(표준시간 + 연장시간)을 초과한 작품.

나) 오 작
(1) 주어진 요구사항을 3곳 이상 준수하지 않은 작품
(2) 수검자 설계 치수로 금형을 제작할 수 없거나 조립/작동이 되지 않는 작품
7) 창의적 작품에는 최대 가점 6점을 부여함

(본 출제문제지를 제출하지 아니한 자는 실격처리 함)

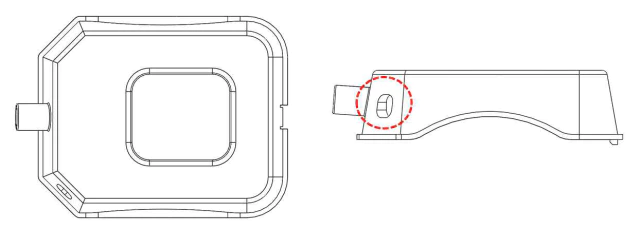

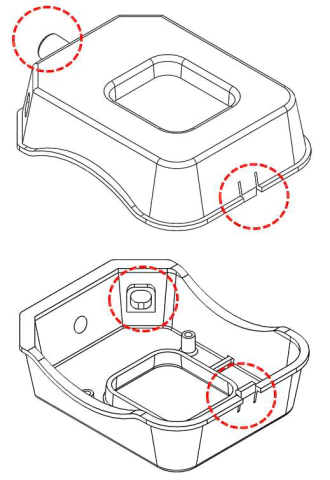

출제 모델
