제19회 전국 학생 금형 3차원 CAD 기술 경진대회 – 3차원 Press Die 설계 (대학부)
본 자료는 대학부 프레스 금형 설계 경진대회 출제 문제를 정리한 가이드입니다. 프로그레시브 다이(Progressive Die) 설계의 핵심 요구사항을 숙지하고 체계적으로 프로젝트에 임해야 합니다.
1. 설계 요구사항 (BRACKET)
금형 타입 및 기본 사양
- 금형 타입: 프로그레시브 다이(Progressive Die) 1 SET.
- 다이 하이트(Die Height): 220mm ±5mm.
- 생크(Shank) 직경: 50mm.
소재 이송 및 클리어런스
- 소재 이송 높이: 볼스터에서 다이 플레이트 윗면까지 100mm ±10mm.
- 소재 상승 높이: 리프터핀에 의해 15mm 상승.
- 클리어런스(Clearance): 소재 두께(t=1.0)의 8%~12% 적용.
주요 기구 설계
- 스트리핑: 작동거리 10mm. 제시된 스프링 사양(외경 30, 자유길이 75, 정수 15kgf/mm)을 사용하여 설계.
- 제품 취출: 제품은 우측 외부로, 스크랩은 하측으로 낙하하도록 설계.
- 부품: 가공 유지보수가 편리하게 설계하며, 펀치에는 칩 상승 방지용 밀핀 적용.

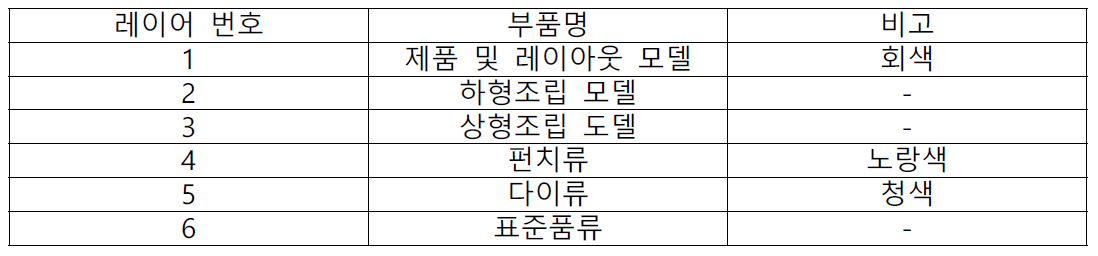

데이터 제출 레이어 규칙
2. 서술형 문제
메모장을 활용하여 다음 계산 문제를 작성하십시오 (지시 없는 허용 공차 ±0.1 적용, t=1.0).
- 직경 4.0 구멍을 4.10으로 적용 시, 클리어런스율을 적용한 전단 다이 직경과 산출식.
- 직경 4.10 적용 시, 피어싱 전단력과 산출식 (전단저항 = 인장강도 × 0.8).
- 제시된 스프링 사양(외경 30, 정수 15, 초기압축 5mm)을 바탕으로 초기 스프링력과 산출식.
3. 수검자 유의 사항
부정행위(통신 행위, 동일 작품 제출 등)는 즉시 퇴실 조치됩니다. 20분마다 자동 저장 설정을 필수적으로 확인하십시오. 완성도와 조립 동작이 중요한 평가 요소이며, 표준시간 초과 시 감점(-2점/10분당)이 적용됩니다.

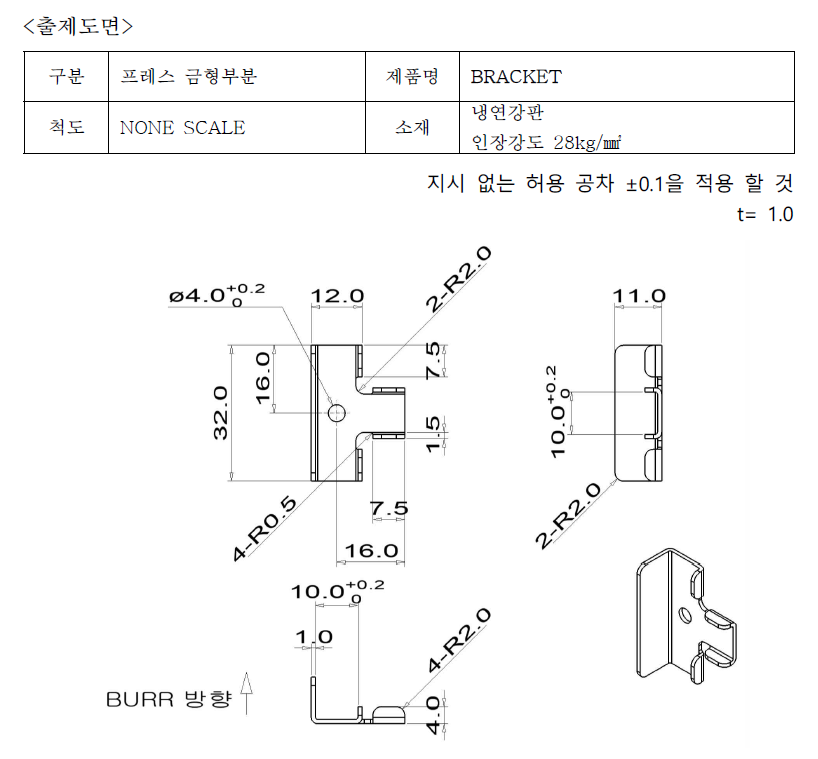

출제 도면 참고
