제19회 전국 학생 금형 3차원 CAD 기술 경진대회 – 3차원 Mold 설계 (대학부)
본 자료는 대학부 금형 설계 경진대회 출제 문제를 정리한 가이드입니다. 사출금형 설계의 전 과정을 실무적인 관점에서 체계적으로 해결하는 것이 요구됩니다.
1. 설계 요구사항 (100점)
1) 모델 지급 및 재료
주어진 3D Solid 모델을 활용하며, PP(폴리프로필렌) 수지를 적용합니다. 수축률은 15/1000을 적용하십시오.
2) 사출성형기 사양
- 고정측 중앙부 구멍: φ100mm
- 노즐 선단 직경: φ19mm
- 노즐 직경: φ3mm
3) Cavity 수 결정 및 유동/취출 기구
생산량(월 40,000개), 사이클 타임(2분), 생산 시간을 고려하여 최소 용량의 사출성형기를 적용한 Cavity 수를 결정합니다.
- 유동: 사이드 게이트를 사용하며, 수축 불량이 없는 위치와 개수를 설계자가 직접 선정합니다.
- 취출: 보스 부위는 Ejector Sleeve를 사용하고, Under cut 처리는 파팅 라인 및 기구적 효율성을 종합적으로 고려하여 설계합니다.
4) 냉각 시스템 및 구조 설계
- 냉각: 고정측은 직선형 냉각 회로, 가동측은 코어 별도 냉각 설계를 포함합니다.
- 형상부: Cavity와 Core는 조립형(인서트)으로 설계하며 부품별 색상을 구분하여 인지성을 높입니다.
- Moldbase: 2단 금형을 기준으로 가이드 핀, 부시 등을 선정하여 설계합니다.

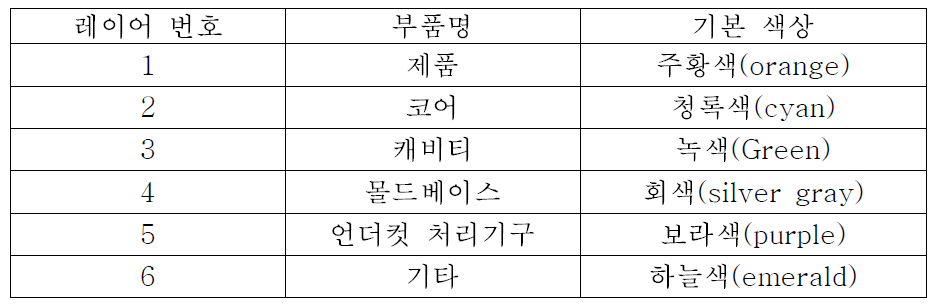

5) 데이터 제출 레이어 규칙
제시된 레이어 규칙에 따라 Step 파일로 저장하여 제출해야 합니다.
2. 설계 요약서 작성 (15점)
메모장을 이용해 다음 내용을 수험번호로 저장합니다.
- A. 캐비티 수 결정 사유
- B. 게이트 종류, 크기 및 적용 사유
- C. 언더컷 처리기구의 종류, 사유 및 작동 거리
3. 수검자 유의 사항
부정행위 방지를 위해 20분마다 자동 저장을 실행하며, 모든 설계 데이터는 지정된 폴더에 저장하십시오. 금형 설계에 필요한 DATA북 열람은 가능합니다.
조립 및 작동이 되지 않거나 요구사항을 다수 미준수할 경우 오작으로 간주됩니다. 창의적인 설계에는 별도의 가점이 부여됩니다.

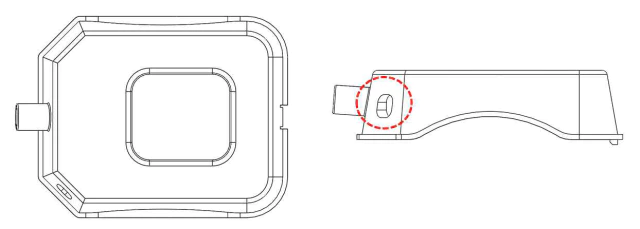

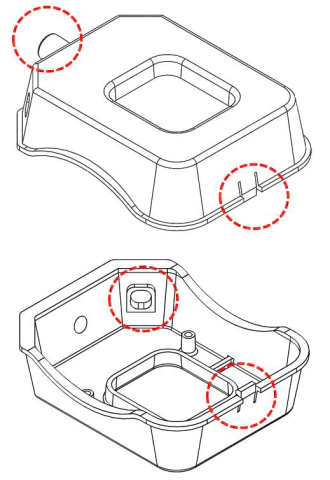

출제 모델
