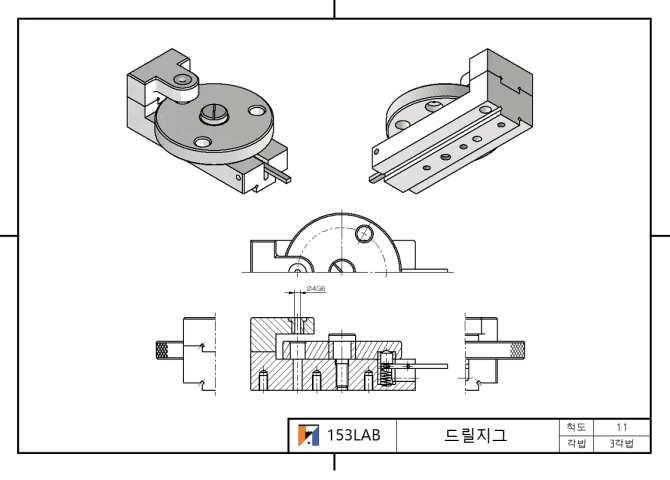

2023년 4회 일반기계기사기사 2일차, 3일차 작업형 출제 문제는 '베어링하우징'과 '드릴지그'입니다.앞으로 남은 이틀간의 시험에도 최선을 다하셔서 이번 해에 꼭 합격하시길 기원합니다.   2023년 4회 일반기계기사 2일차  - 베어링 하우징  2023년 4회 일반기계기사 3일차  - 드릴지그 2023년 4회 일반기계기사 4일차  -  기어 풀리 드라이브 2023년 4회 일반기계기사 5일차  -  바이스153LAB

V-벨트 풀리로 입력된 회전력을 반대편의 축 끝에 설치될 전달 요소(기어, V-벨트 풀리, 평 벨트 풀리, 스프로킷, 휠 등)에 회전력을 전달하기 위한 장치로써 입력 측과 출력 측의 동력 전달 요소에 따른 베어링의 설치 설계를 목적으로 하고 있다. 베어링하우징 1 V-벨트 쪽에 설치된 볼 베어링은 그 반대편의 볼 베어링 보다 호칭 크기가 큰데, V-벨트 풀리의 회전 시 발생하는 미세한 진동(축 방향, 축 직각 방향의 복합 진동)을 수반하기 때문에 같은 크기의 베어링이라면 악조건을 견뎌야 한다. 같은 회전력을 전달한다 하더라도, V-벨트 풀리, 평벨트 풀리, 스프로킷 휠이 설치된 쪽의 베어링은 호칭 크기를 한 단계 위의 것으로 선택하거나 복렬(2줄) 베어링, 또는 롤러 베어링을 설치하는 것이 안전한 수명을..
