2D 도면에서 널링 지시 방법 (빗줄형, 바른줄형)

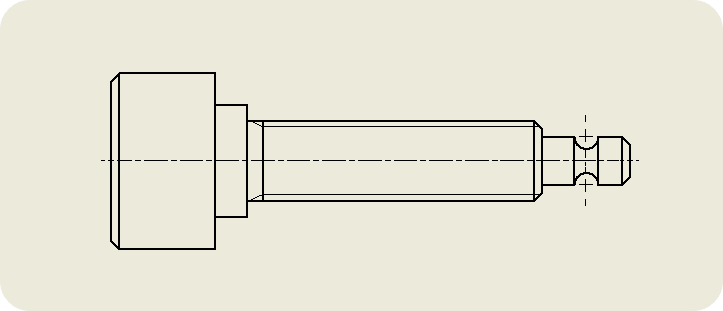

3D 모델링을 마치고 2D 도면 환경으로 뷰(View)를 뽑아낸 뒤, 중심선을 작도하고 투상도를 기본적으로 완성합니다.

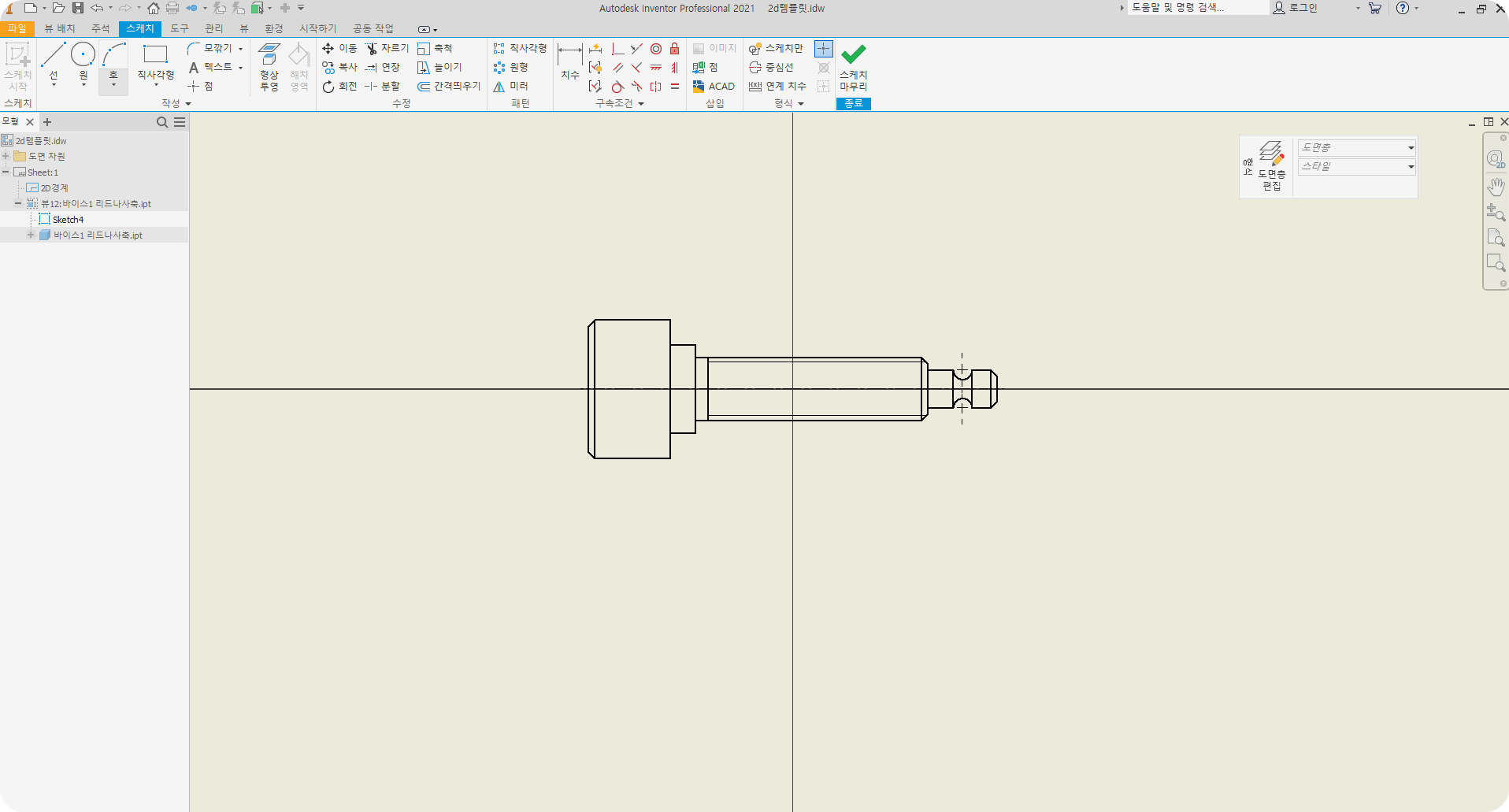

1. [스케치 시작] 버튼을 클릭하고 해당 뷰를 클릭하여 뷰 종속 스케치 환경으로 들어갑니다.

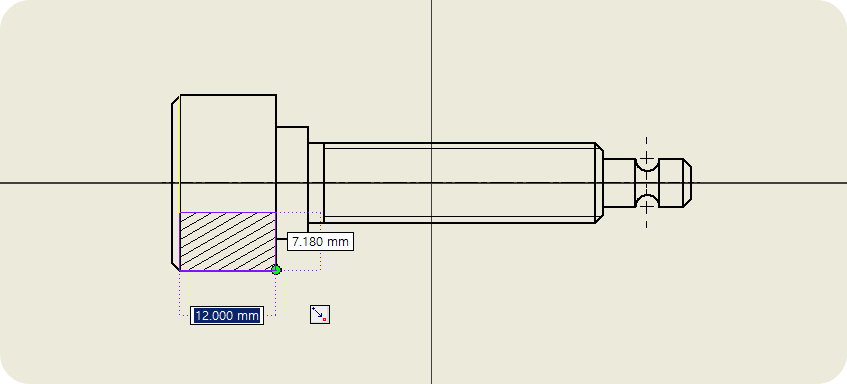

2. [직사각형] 버튼을 클릭하고 널링을 표현할 영역에 사각형을 그립니다.

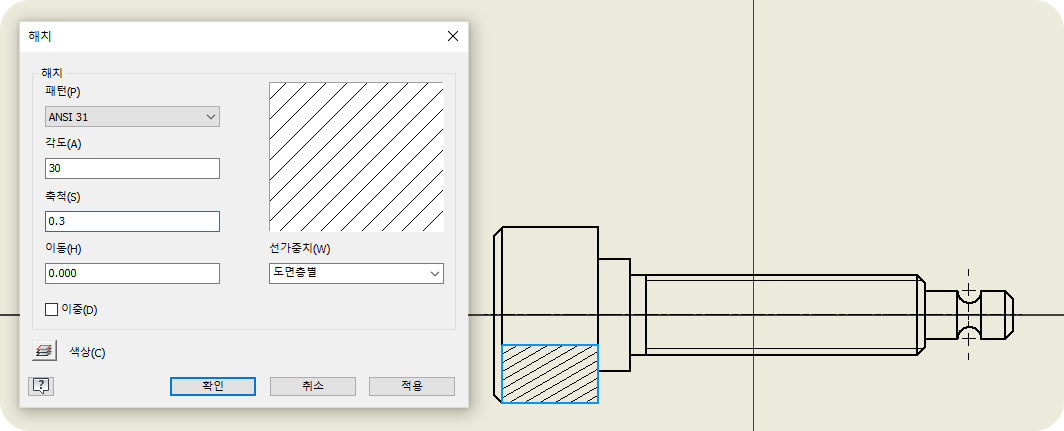

3. [해치 영역] 버튼을 클릭하고 사각형 내부를 지정한 후, 해치 대화상자에서 각도는 30, 축척은 0.3을 지정하고 확인을 누릅니다.

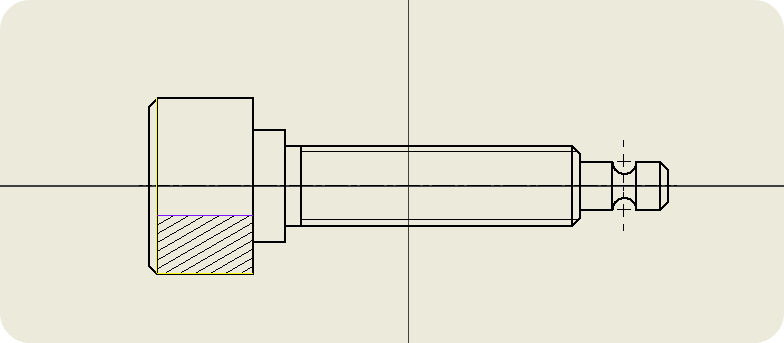

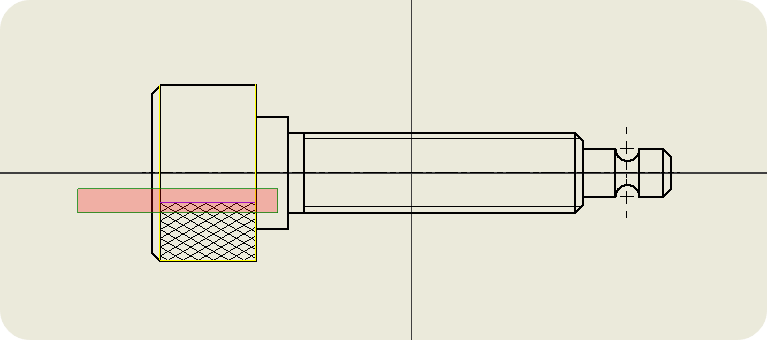

4. [직사각형] 버튼을 다시 클릭하고, 기존 사각형의 대각선 모서리 2점을 클릭하여 똑같은 크기의 직사각형을 그 위에 덧그립니다.

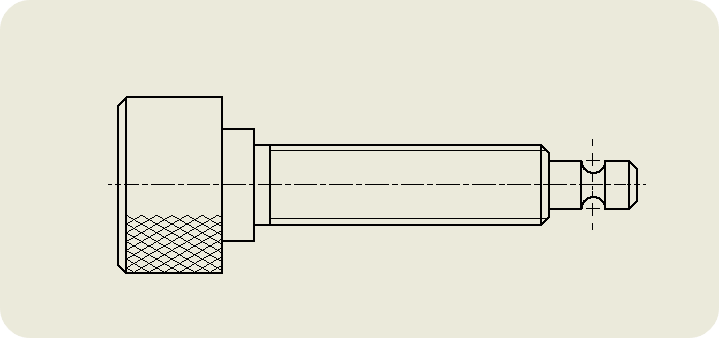

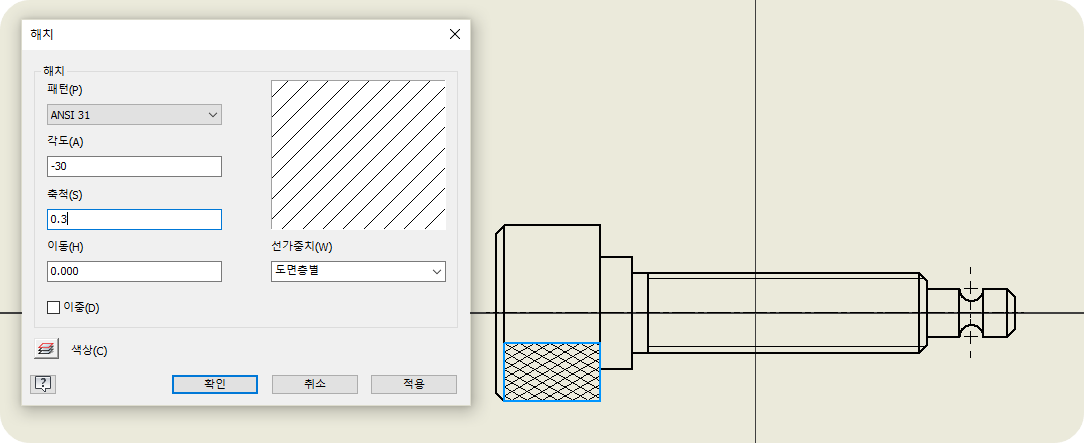

5. [해치 영역] 버튼을 누르고 방금 덧그린 사각형 내부를 지정한 후, 해치 대화상자에서 각도는 -30, 축척은 0.3을 지정하고 확인합니다.

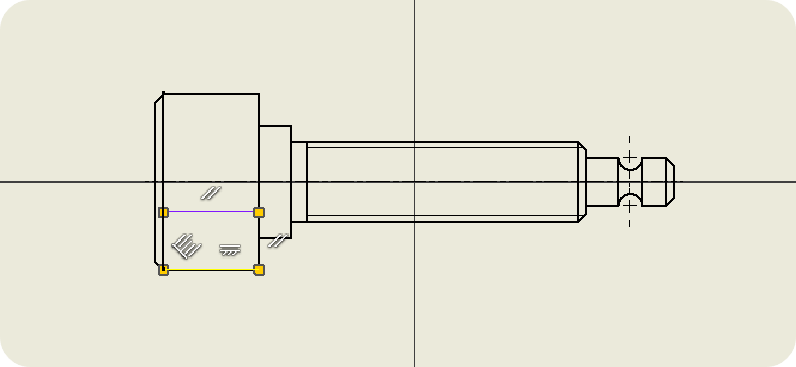

6. 외형선과 겹치지 않도록, 마우스로 사각형의 위아래 및 양옆 테두리 선을 모두 선택하여 도구 모음에서 [스케치만] 속성으로 변경해 줍니다.
7. [스케치 마무리] 버튼을 클릭하여 스케치 환경을 빠져나옵니다.

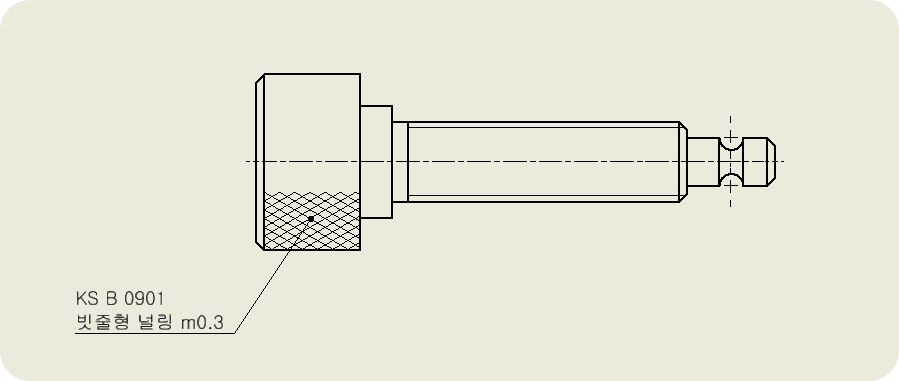

8. [주서] – [지시선 텍스트]를 클릭하여 규격 번호와 호칭 방법을 기입합니다.
💡 지시선 작도 시 유의사항
널링을 지시하는 지시선 단말 기호는 외형선(선)을 가리키는 것이 아니라 널링이 적용된 면(Area)을 지시하는 것이므로 반드시 화살표가 아닌 ‘작은 점’으로 변경해야 감점을 피할 수 있습니다.
또한, 문제지에 KS 규격 번호가 주어지지 않는 경우도 있으니 널링 규격(KS B 0901)은 외워가시는 것이 좋습니다.

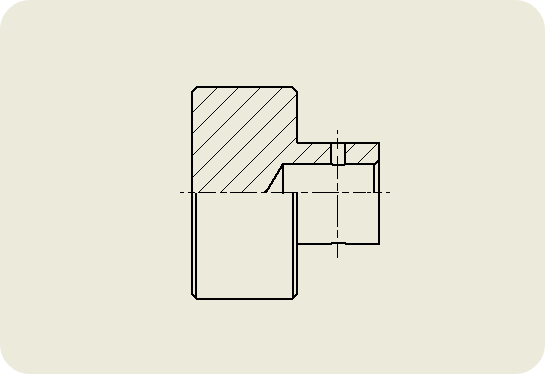

손잡이 등의 투상도를 배치하고 한쪽 단면 처리를 한 후 중심선을 작도합니다.

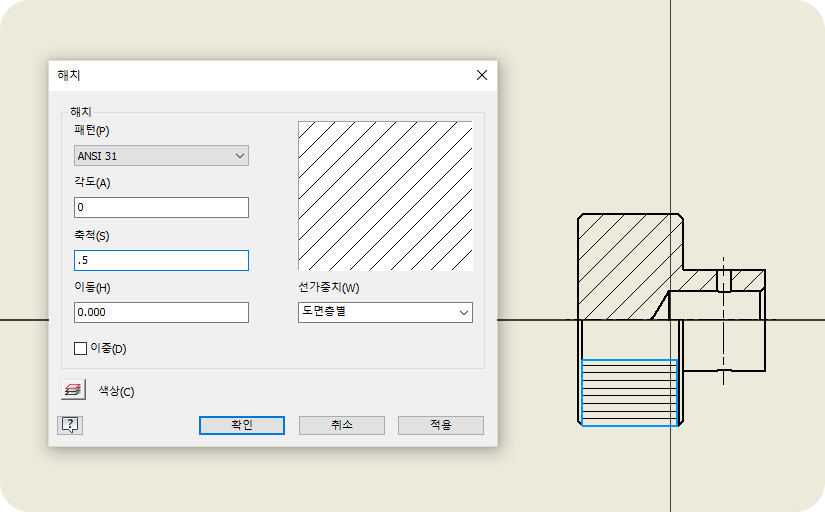

바른줄형 널링은 빗줄형 널링과 동일한 스케치 진입 과정으로 작업합니다. 단, 교차할 필요가 없으므로 직사각형과 해치는 한 번만 적용하며, 해치 대화상자에서 각도는 0, 축척은 0.5로 지정합니다.

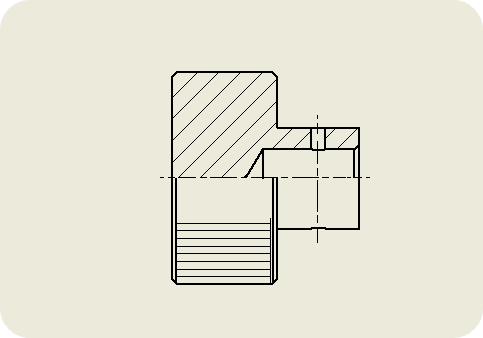

직사각형의 선을 [스케치만]으로 변경하고 [스케치 마무리] 버튼을 눌러 작업을 종료합니다.

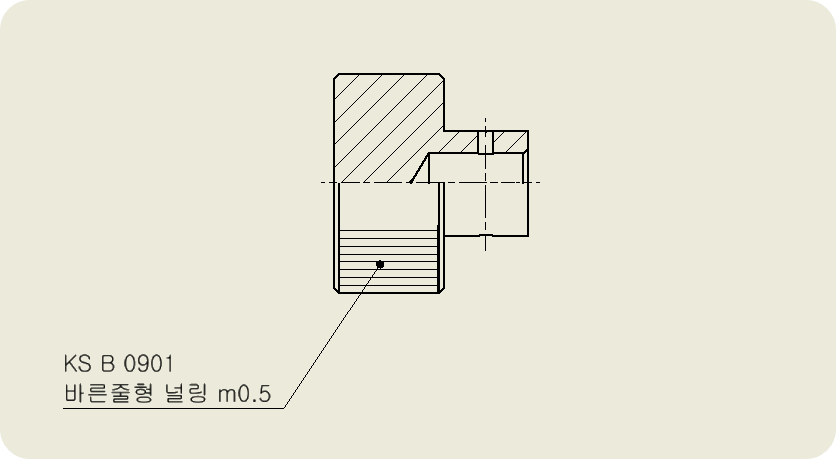

마찬가지로 면을 지시하는 작은 점 지시선으로 규격 번호와 호칭을 기입해 주면 깔끔하게 완성됩니다.
