널링(Knurling)이란?

널링이란 부품 표면에 미끄럼을 방지하기 위해 눌러서 무늬를 형성하는 가공 방법입니다.

널링은 기계 부품뿐만 아니라 일상생활에서도 널리 사용됩니다. 예를 들어, 병뚜껑, 볼펜의 그립 부분, 손잡이 등에 적용되어 미끄럼 방지와 조작 편의성을 높여줍니다.

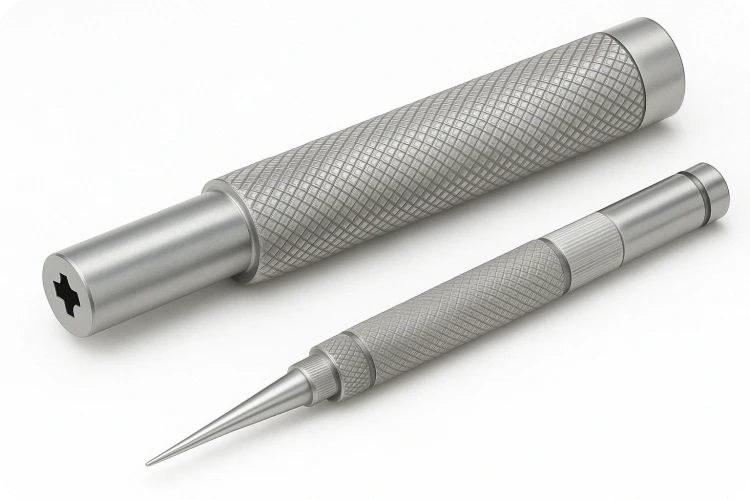

널링 가공 이미지

1. 널링 기계 가공 방법

  • 공작물을 선반의 척(Chuck)에 고정합니다.
  • 공구대(tool post)에 널링 공구(knurling tool)를 장착합니다.
  • 공작물을 회전시키면서 널링 공구로 압력을 가해 표면에 무늬를 성형합니다.
  • 절삭이 아니라 가압에 의한 성형(압인) 작업입니다.
널링 작업 공정

2. 널링 무늬 종류

  • 빗줄형(30도 경사각) : 30도 방향으로 교차된 빗금 무늬 (가장 널리 사용)
  • 바른줄형 : 축 방향 또는 원주 방향의 평행한 직선 무늬
널링 무늬 종류

3. 널링 공구 종류

  • ① 빗줄형 널링 공구 : 교차된 30도 빗금 무늬 형성
  • ② 바른줄형 널링 공구 : 곧은 평행선 무늬 형성

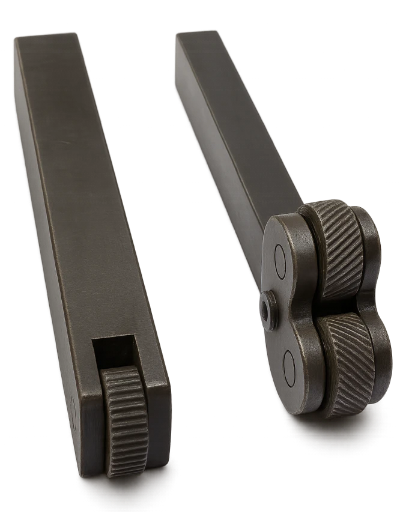

널링 공구 종류

4. 널링 작업 시 주의사항

  • 적절한 압력을 유지해야 무늬가 선명하게 형성됩니다.
  • 공구와 공작물의 속도, 정렬, 압력을 균일하게 유지해야 합니다.
  • 과도한 압력은 기계 손상 및 공작물 변형을 초래할 수 있습니다.

5. 인벤터의 널링의 표현

함께 보면 좋은 글

인벤터에서 널링의 표현

인벤터에서 널링의 표현 방법에 대해 알아봅니다. 바른줄형과 빗줄형 2가지 규격의 널링을 모양 검색기 기능을 이용해 실제 도면처럼 표현하는 방법을 단계별로 정리했습니다.

요약

널링(Knurling)은 공작물 표면을 눌러 미끄럼을 방지하는 무늬를 형성하는 가공 방법입니다. 빗줄형(30도)과 바른줄형 무늬가 있으며, 선반 작업을 통해 널링 공구를 이용해 수행합니다.
