투상 연습 – 2 투상 연습 – 2 기계 제도 실무 및 CAD 실기 시험 대비를 위한 두 번째 투상 연습 과제입니다. 각 입체도의 형상을 3각법에 따라 정확하게 정투상도로 변환하는 연습을 진행해 보시기 바랍니다. ( 1 ) ( 2 ) ( 3 ) ( 4 ) 이전 글 투상 연습 - 1 다음 글 투상 연습 - 3 관련 게시물 KS B ISO 1101 기하공차, 이렇게 그리면 틀립니다 — 폐지된 표기 5가지와 올바른 표기 KS B 0418 주강품 일반공차 정리 — KS B 0250과 무엇이 다를까 KS B 0250 주조품 치수공차 완벽 정리 — CT등급표와 절삭여유(RMA)

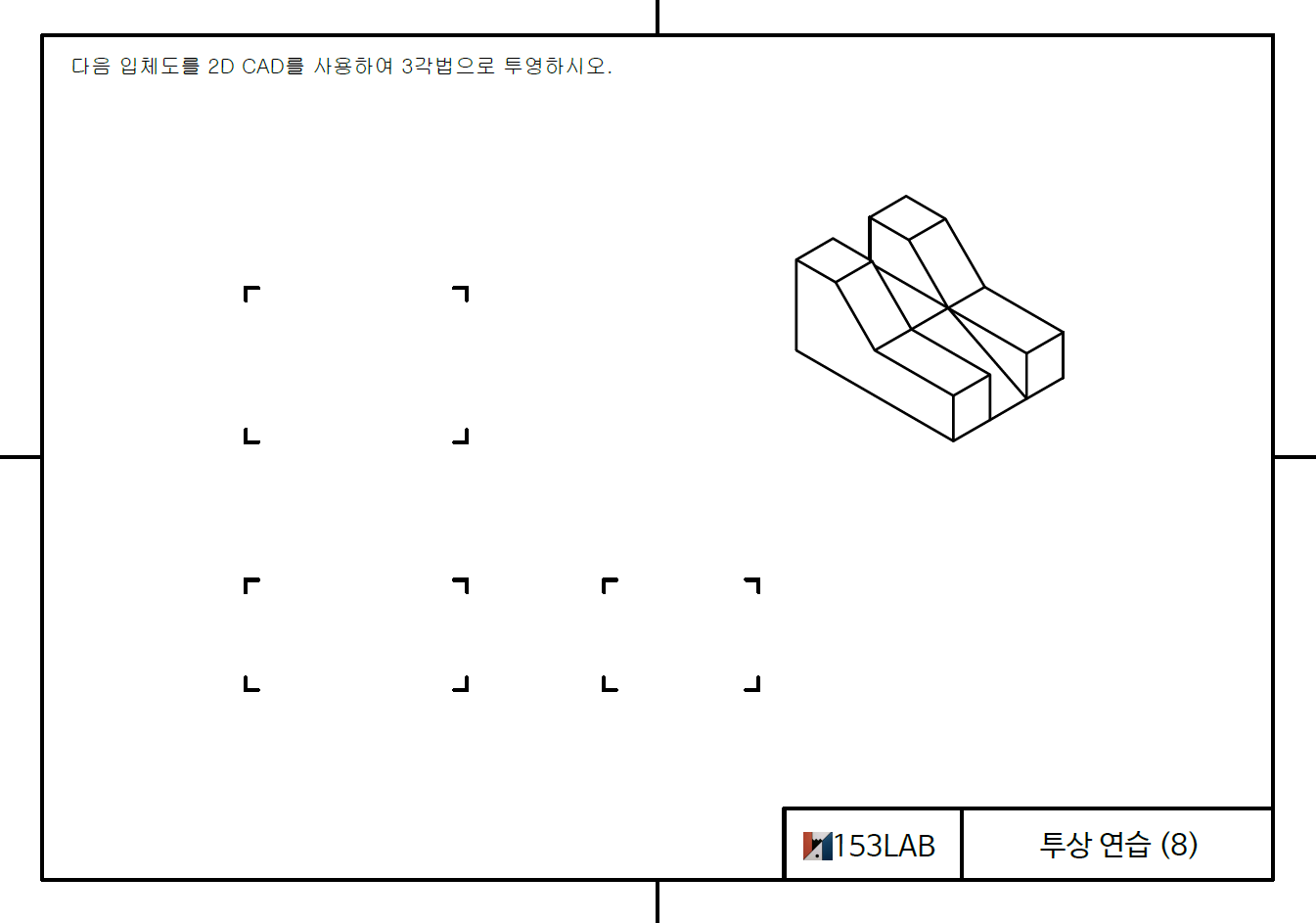

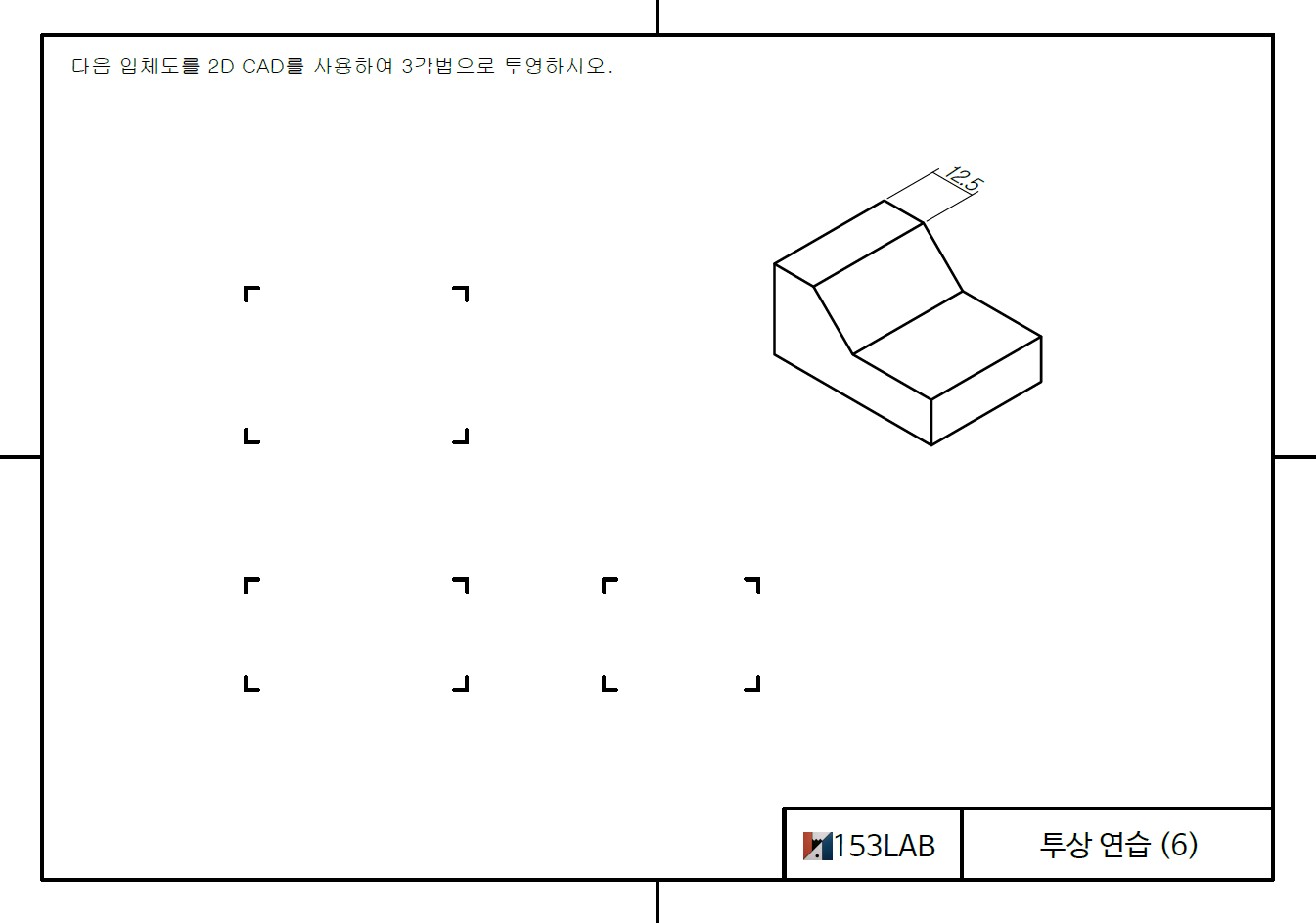

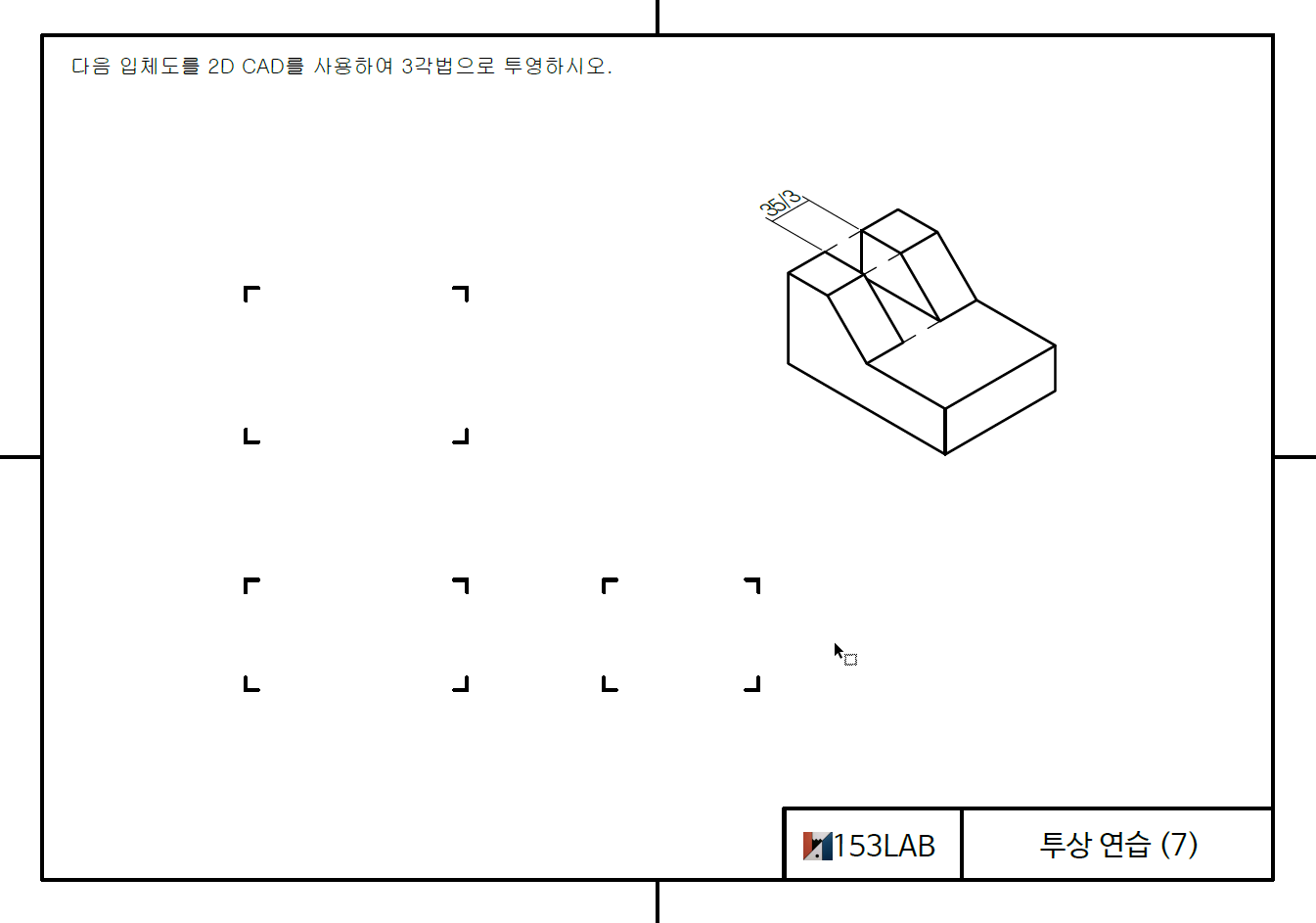

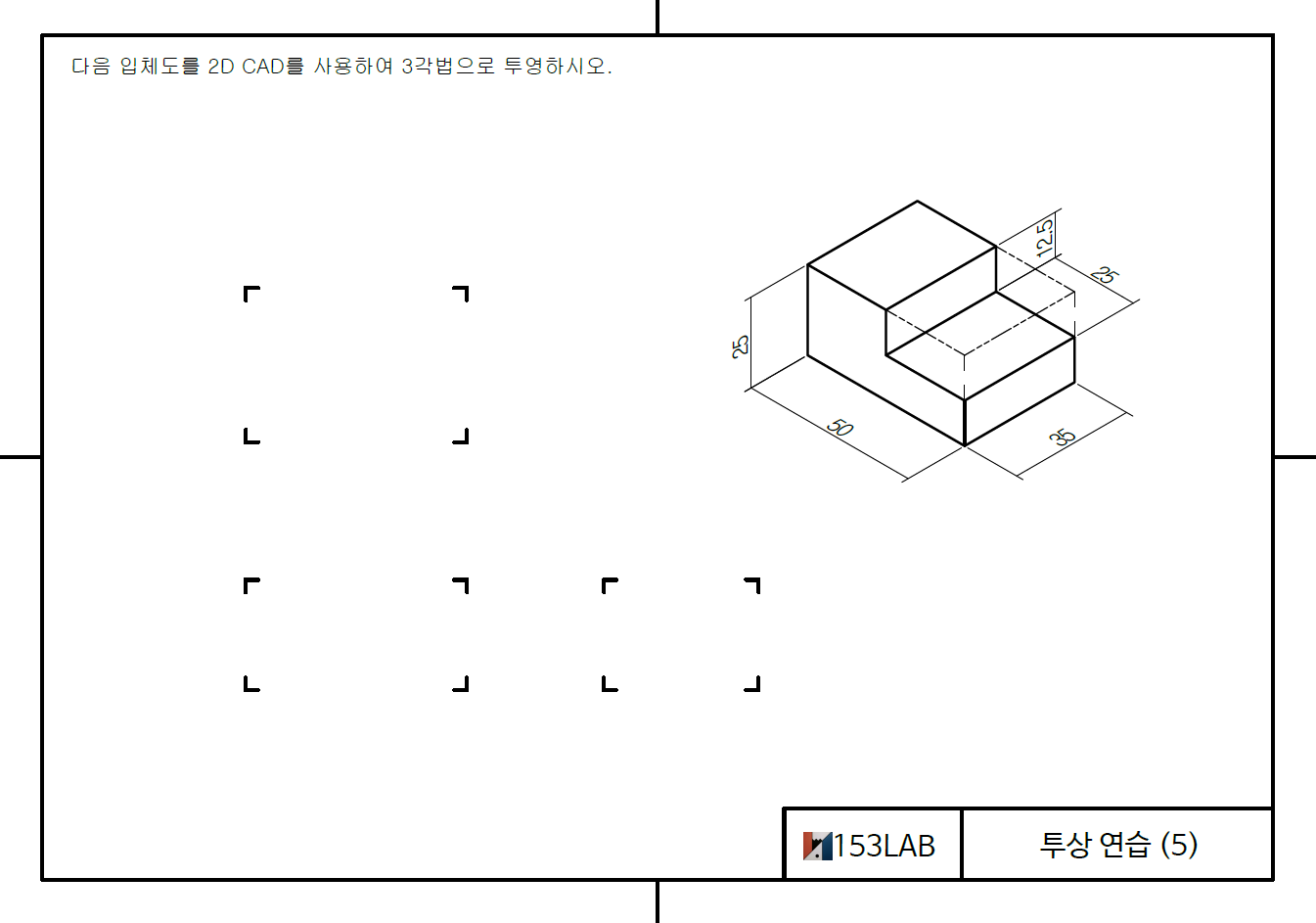

투상 연습 – 2 기계 제도 실무 및 CAD 실기 시험 대비를 위한 두 번째 투상 연습 과제입니다. 각 입체도의 형상을 3각법에 따라 정확하게 정투상도로 변환하는 연습을 진행해 보시기 바랍니다. ( 1 ) ( 2 ) ( 3 ) ( 4 )
