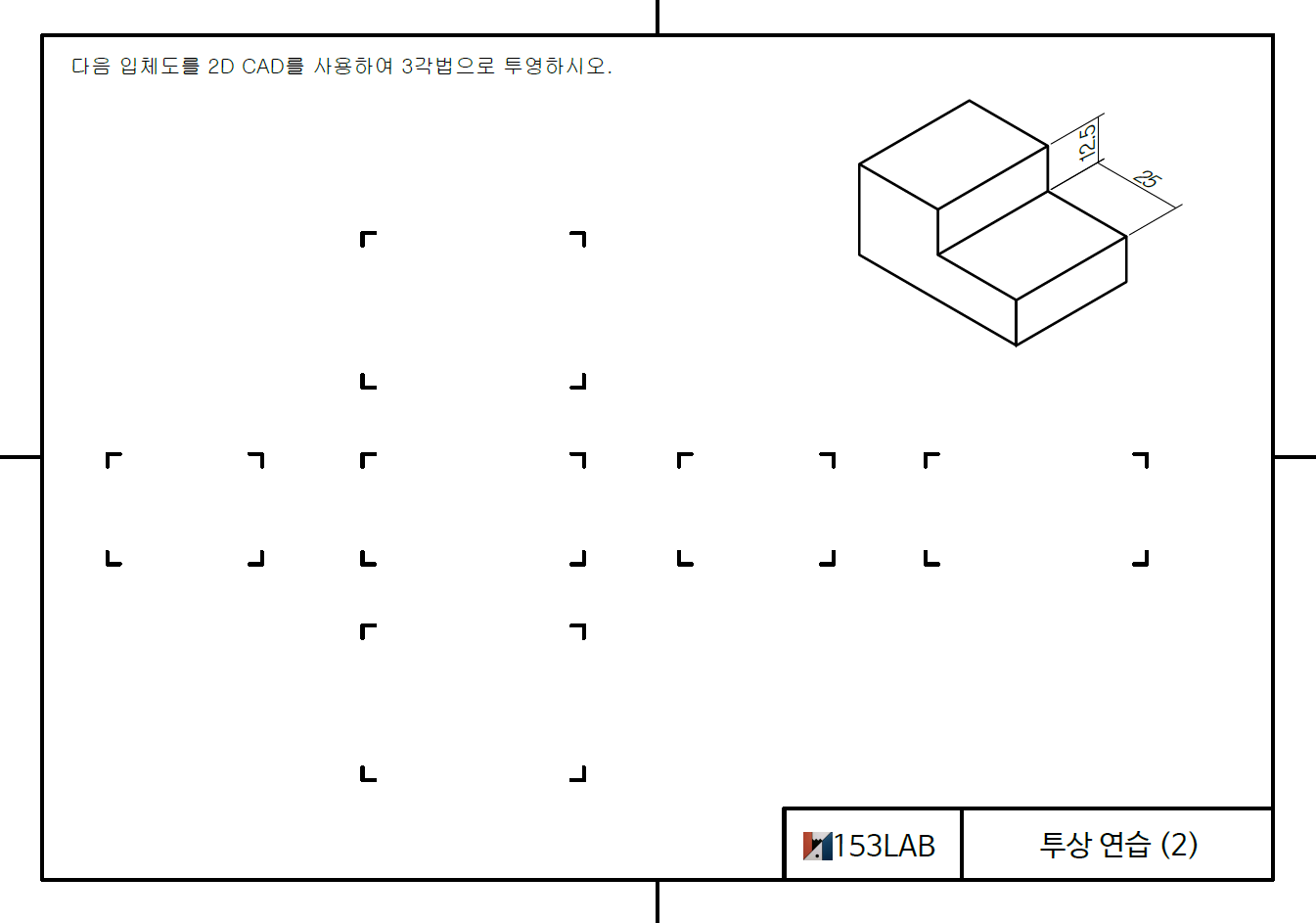

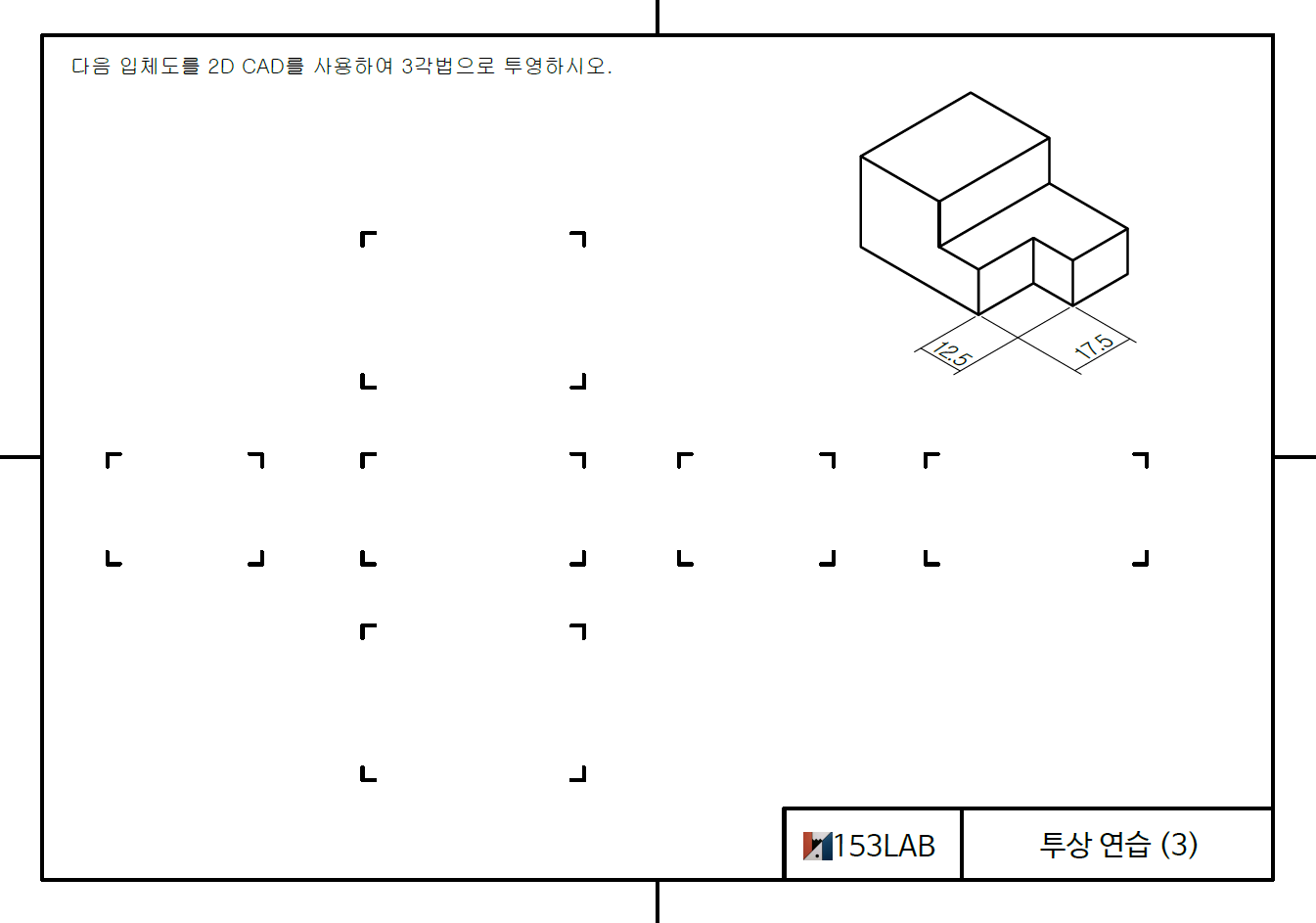

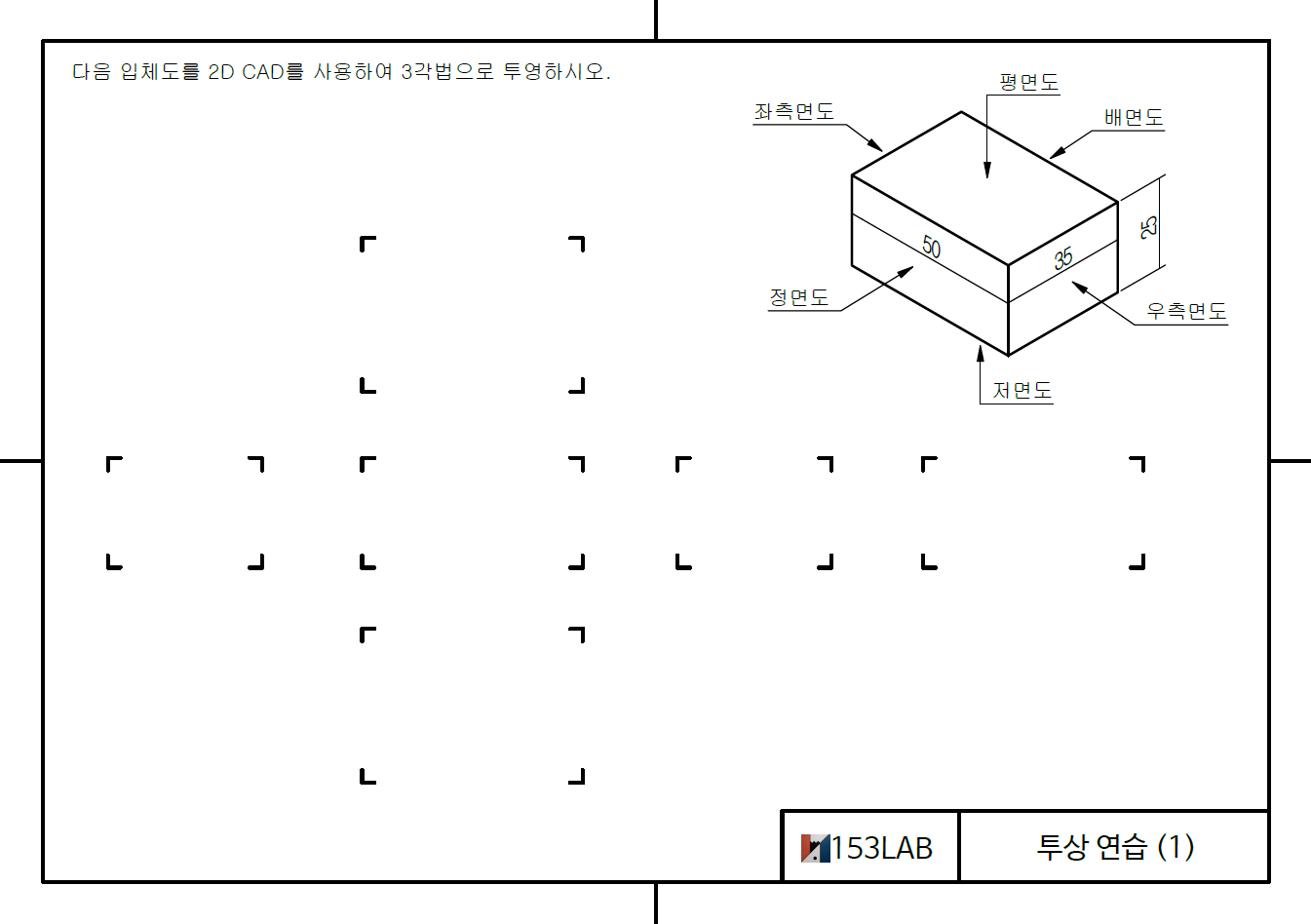

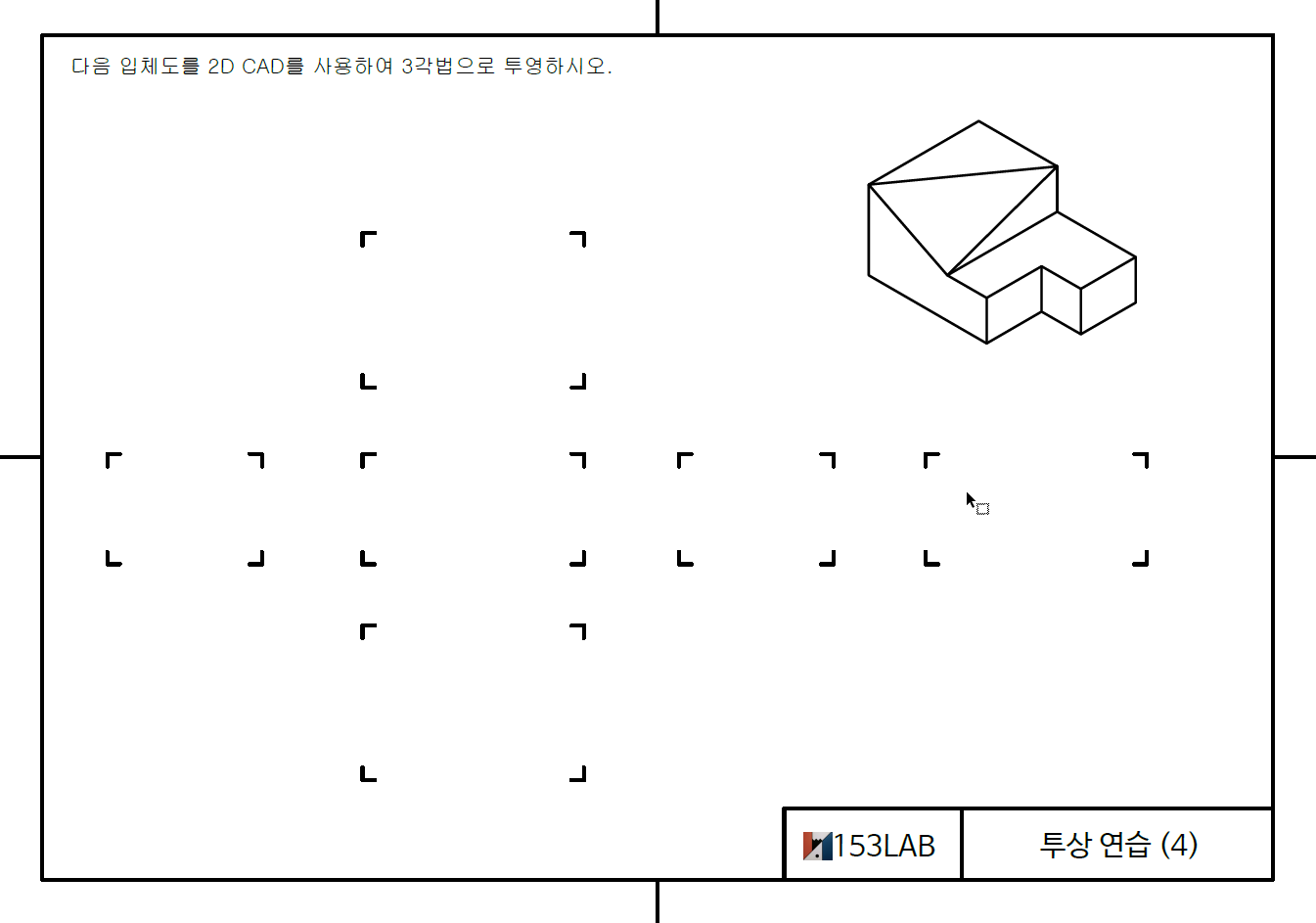

투상 연습 – 1 제시된 입체도들을 3각법 투상 원칙에 따라 정면도, 평면도, 우측면도로 투영해 보시기 바랍니다. 공간 지각력을 기르는 데 가장 효과적인 정투상도 작도 연습입니다. ( 1 ) ( 2 ) ( 3 ) ( 4 )
