투상도 작도와 치수 기입 방법 - (1) 모델링



우리는 CAD 실기 시험을 볼 때,  3D 모델링을 하고, 2D 부품도 작업을 합니다.

3D 모델링은 형상별로 모델링하고 그 과정 속에서 형상별로 치수 기입을 합니다.

그런데 왜 도면 작업할 때는 제대로 된 치수 기입, 제대로된 투상도를 만들지 못할까요?

이번에는 그 부분에 대해서 실습을 통해 같이 알아보는 시간을 갖도록 하겠습니다.

---

리밍 지그의  베이스 모델링

모델링 순서는

전체 형상 모델링
외부 형상 모델링
내부 형상 모델링(구멍)



① 전체 형상 모델링

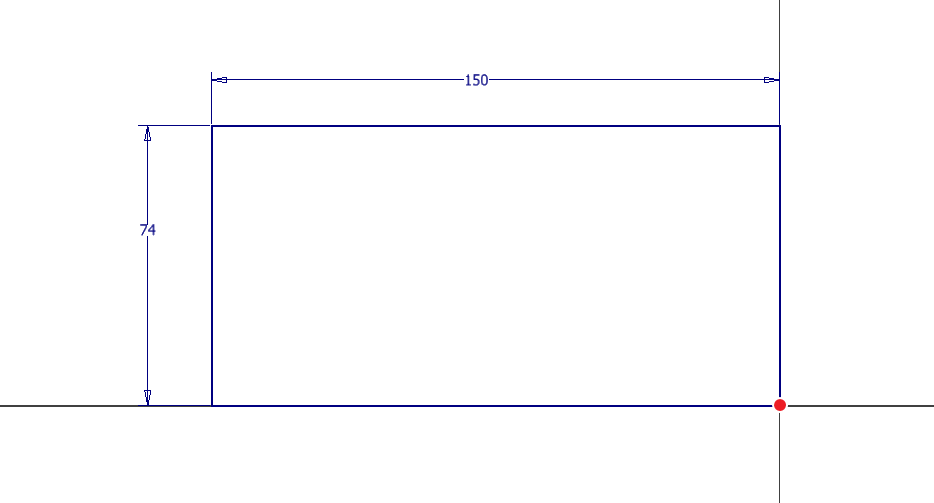

X-Y 평면을 스케치면으로 하고 가로 150, 세로 74의 직사각형을 그린다.

원 점은 직사각형의 오른쪽 아래로 한다.

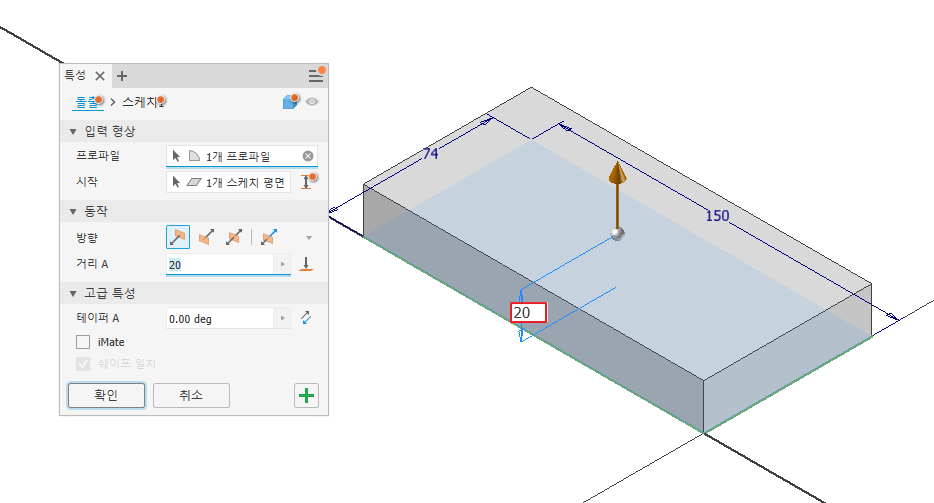

Z 방향으로 20mm  돌출한다.

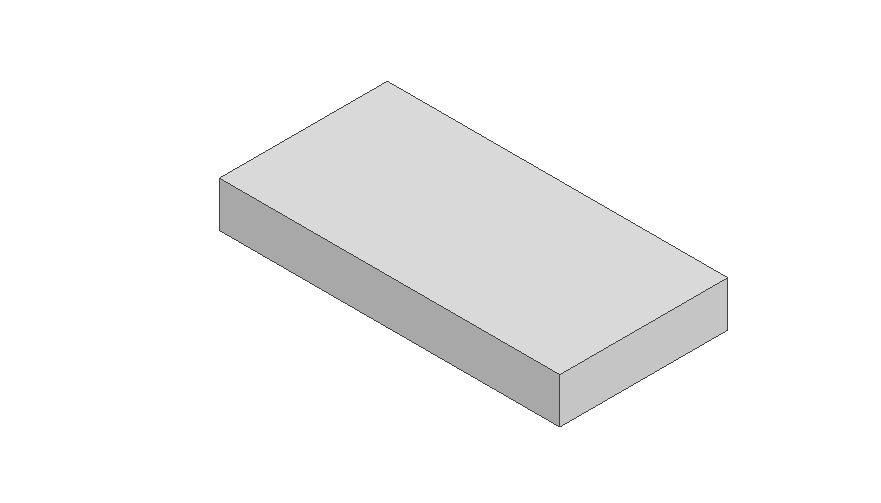

전체 형상의 완성

② 외부 형상 모델링

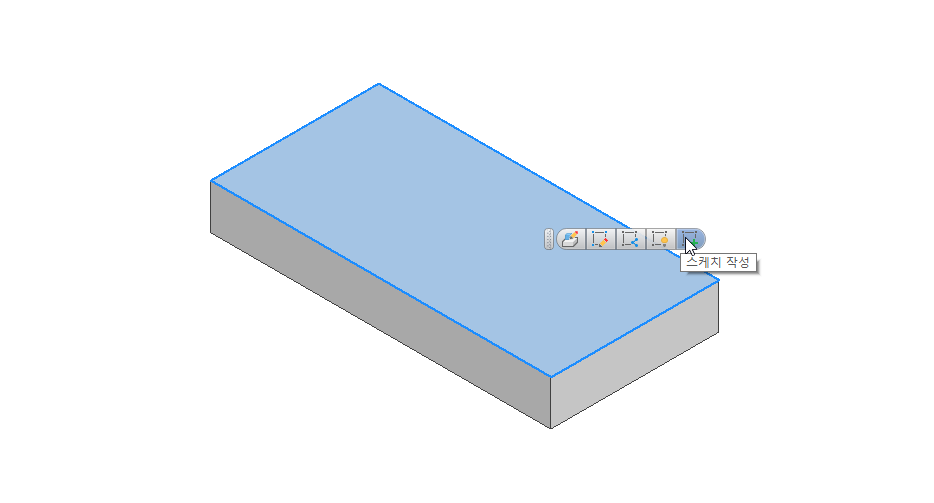

윗 면을 선택하고 [스케치 시작]을 클릭한다.

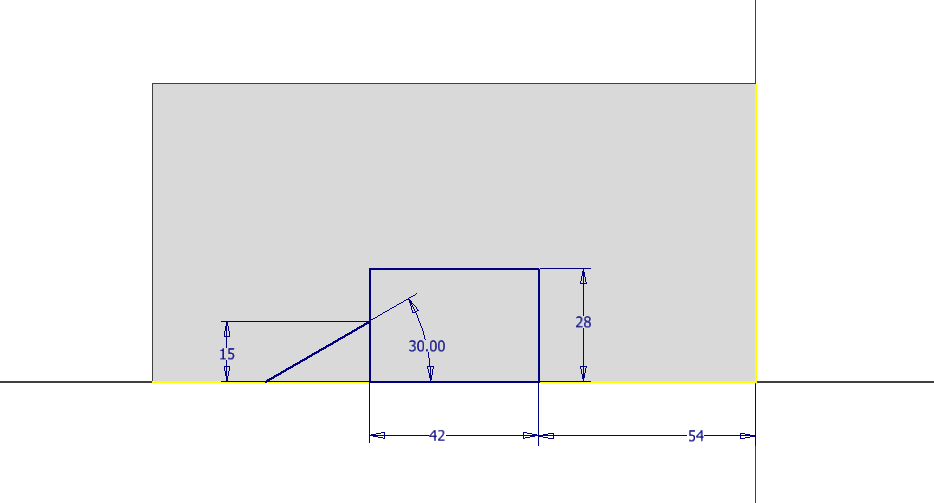

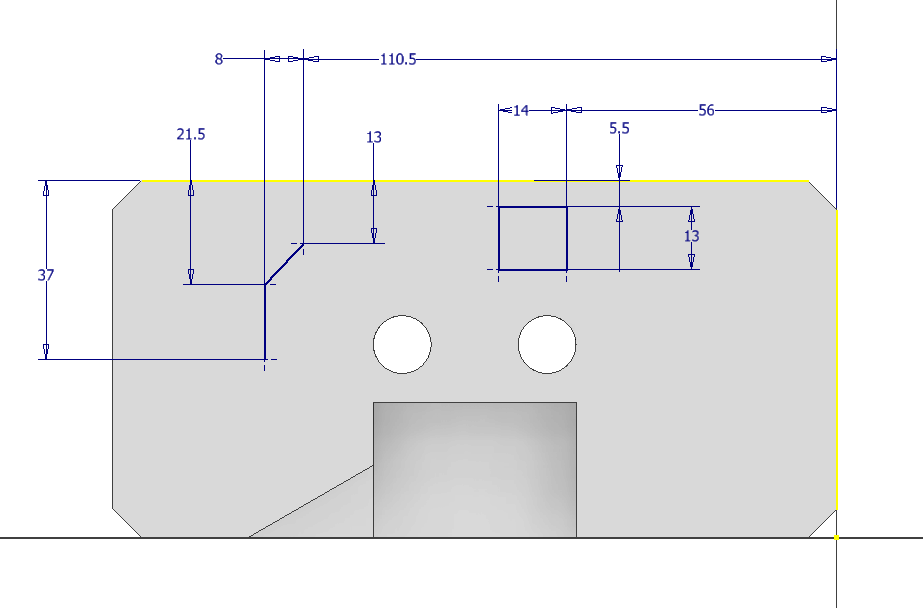

직사각형과 직선을 이용하여 아래와 같이 그리고 치수 기입한다.

( 가로 방향의 위치는 기준에서 54mm 띄운다. )

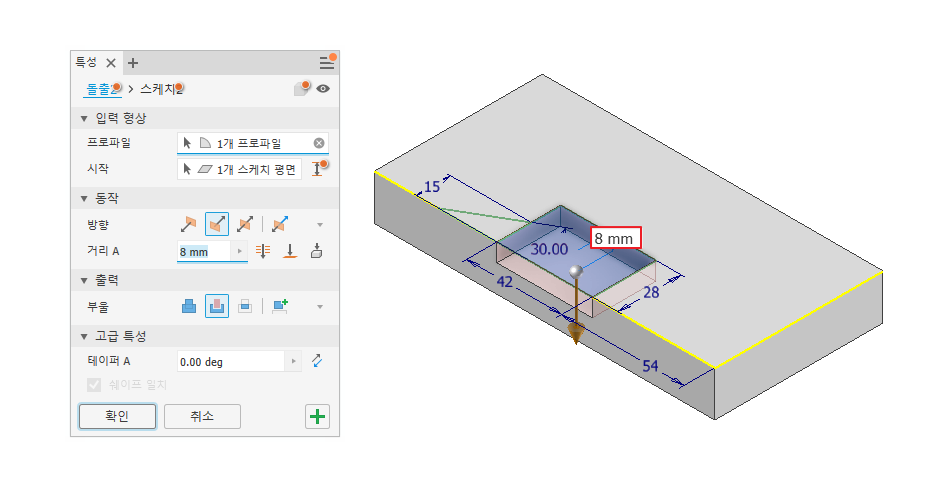

직사각형 부분을 돌출하여 깊이 8mm 잘라내고 적용 [ + ]한다.

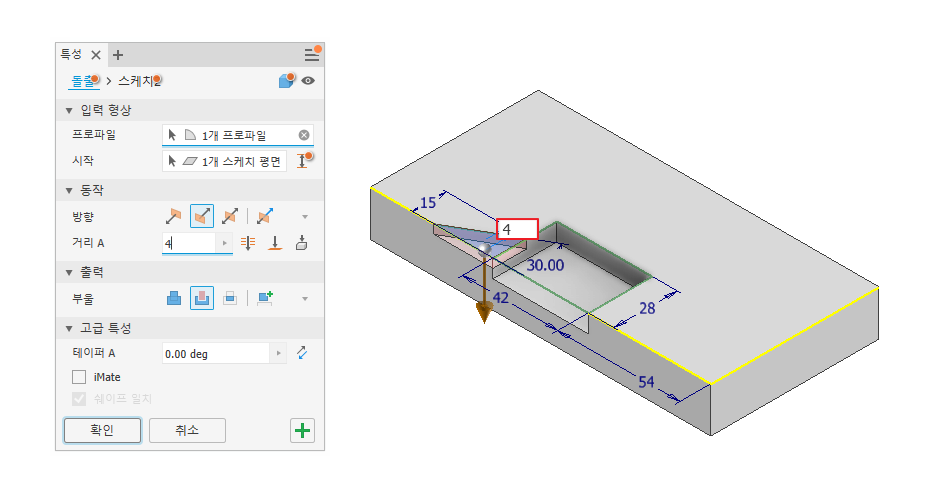

삼각형 부분도 돌출하여 4mm 잘라내고 [확인]한다.

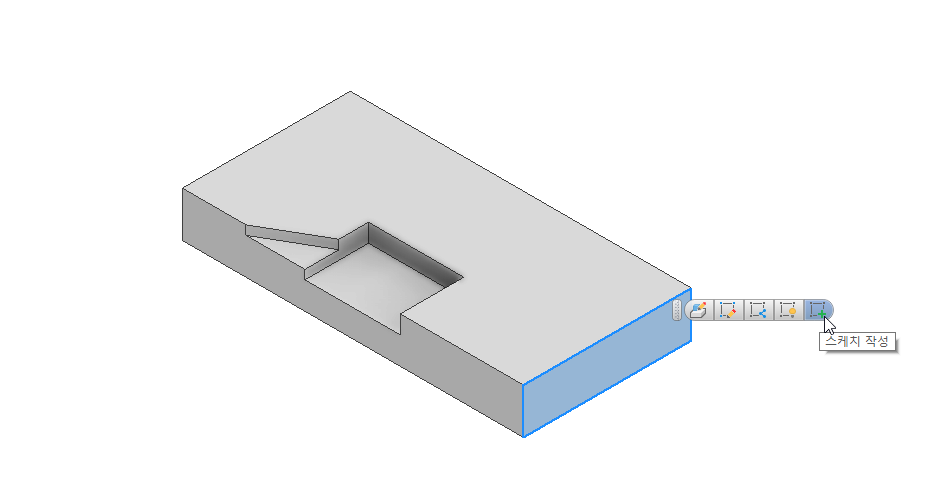

옆 면을 선택하여 [스케치 작성]을 클릭한다.

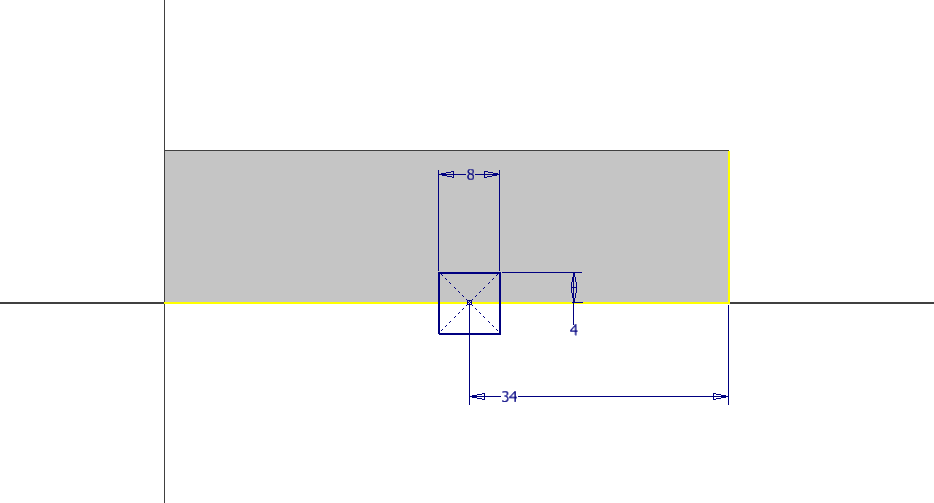

두 점 중심 직사각형으로 아랫 선에 임의의 위치에 중심을 클릭하고 오른쪽 면에서의 위치는 34mm, 가로 8, 세로 4mm 치수 기입한다.

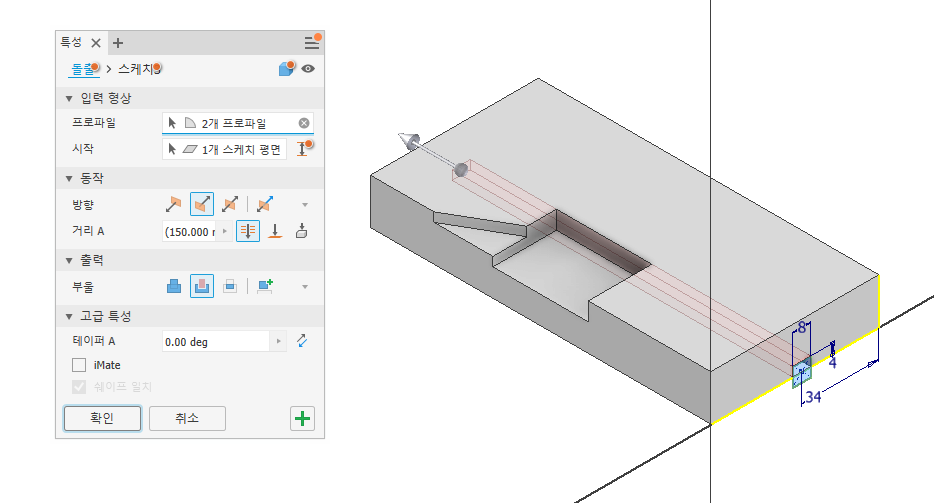

돌출로 전체 관통, 잘라내기 한다.

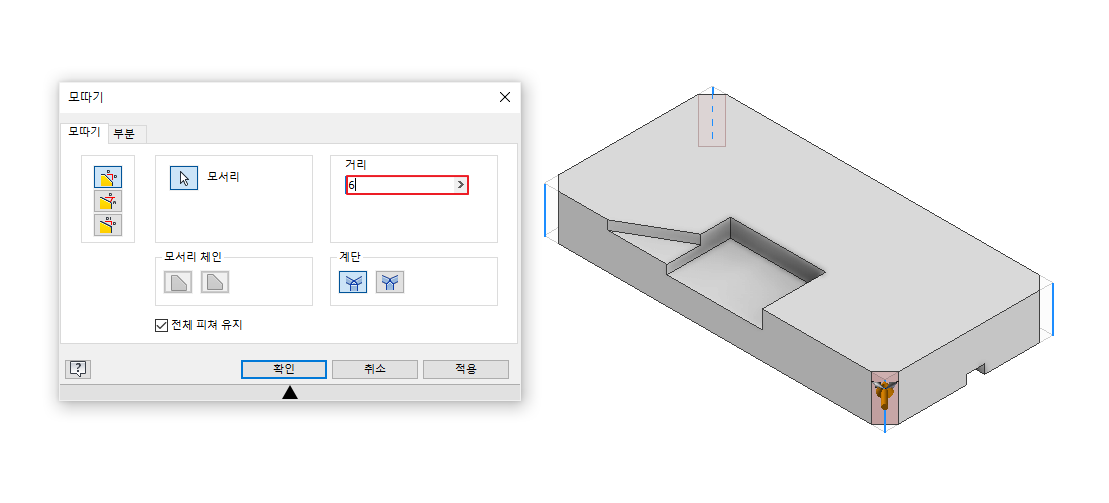

4곳의 모서리에 6mm 모떼기를 추가한다.

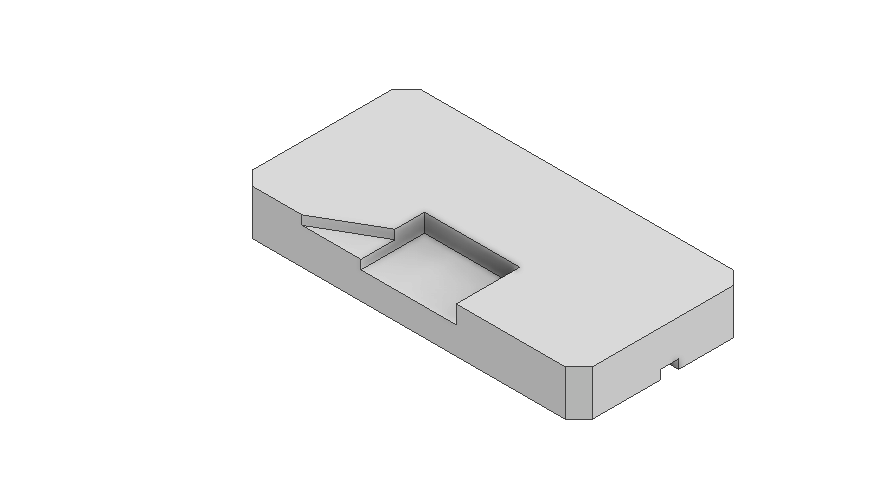

외부 형상의 완성





③ 내부 형상 ( 구멍 ) 모델링

구멍의 위치를 스케치하기 위해 윗 면을 선택하고 [스케치 작성]을 클릭한다.

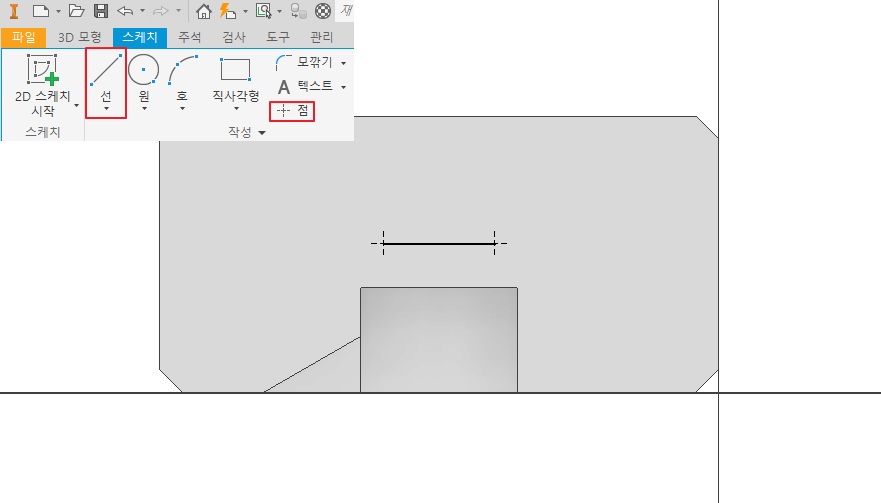

직선을 수평으로 임의로 그리고, 양 끝에 점을 찍는다.

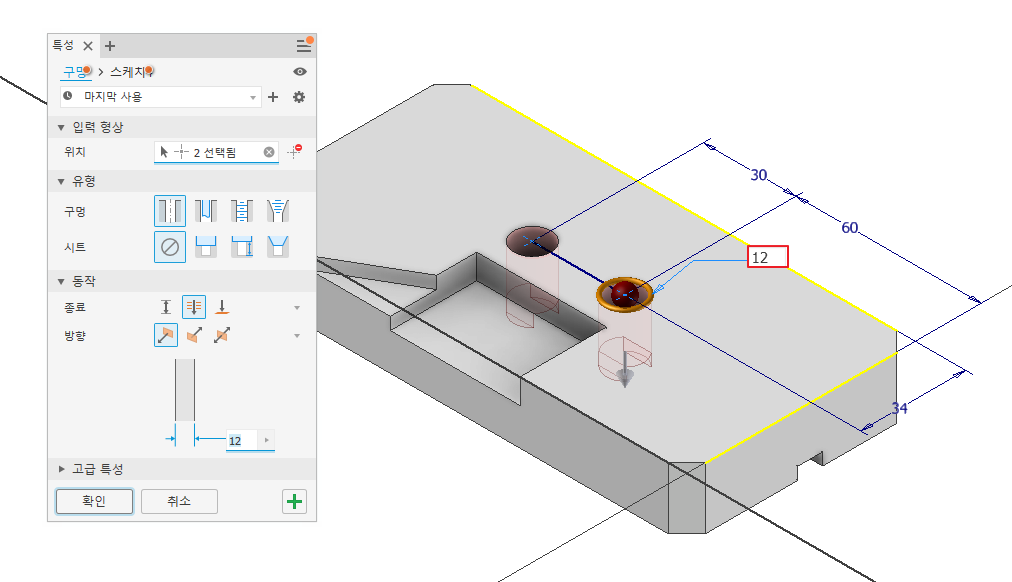

기준 면에서 가로는 60, 세로는 43의 위치 치수를 주고 직선의 길이는 30으로 준다.

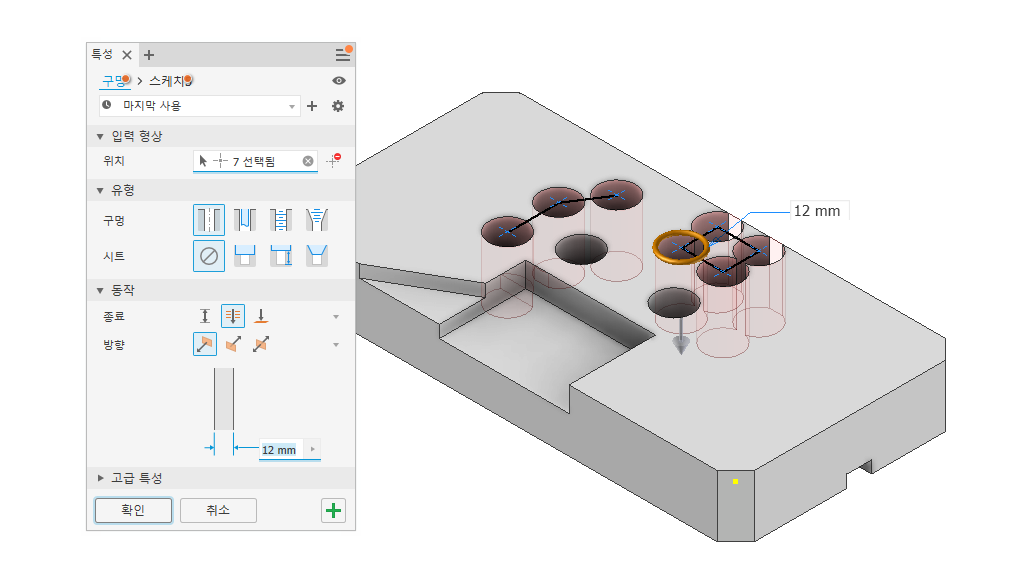

[구멍] 명령으로 Ø12, 전체 관통한다.



728x90



다른 구멍을 뚫기 위해 윗 면을 다시 선택하고, [스케치 작성]을 클릭한다.



"두 개 이상의 구멍을 뚫을 때는 선을 이용하는 것이 편리하다."

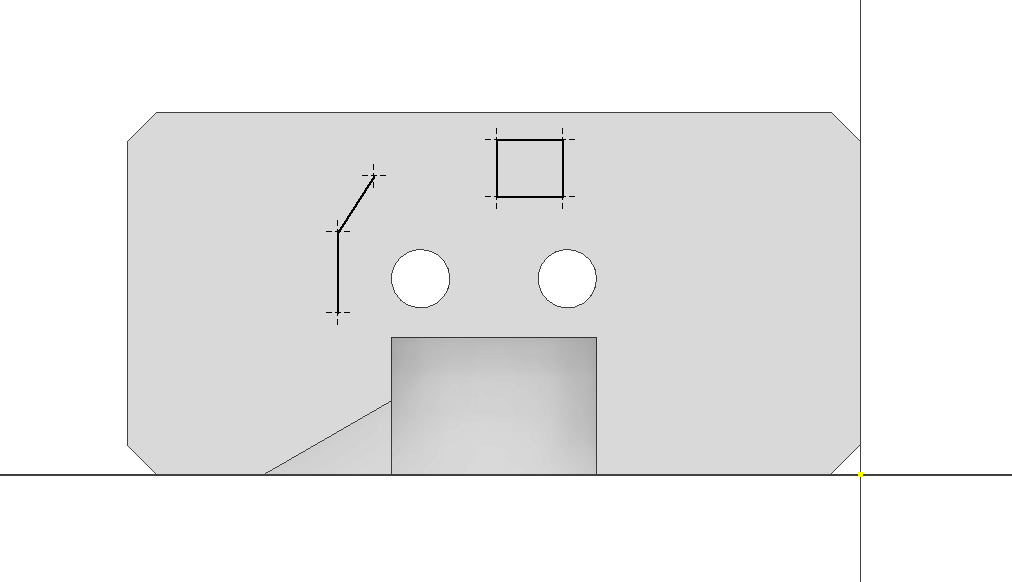

아래 그림과 같이 직선과 직사각형을 이용하여 점의 위치가 될 도형을 그리고, 각각의 끝 점에 점을 찍는다.

구멍 명령을 실행하면 모든 점이 구멍의 위치로 선택된다.



키보드의 [Shift 키]를 누르고 마우스의 왼쪽 버튼으로 점을 클릭하면 선택이 해제된다.

그림과 같이 4개만 선택하게 한다.

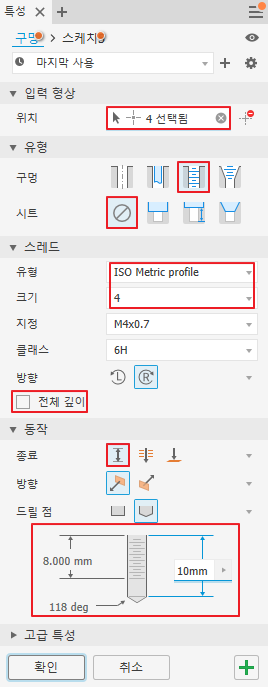

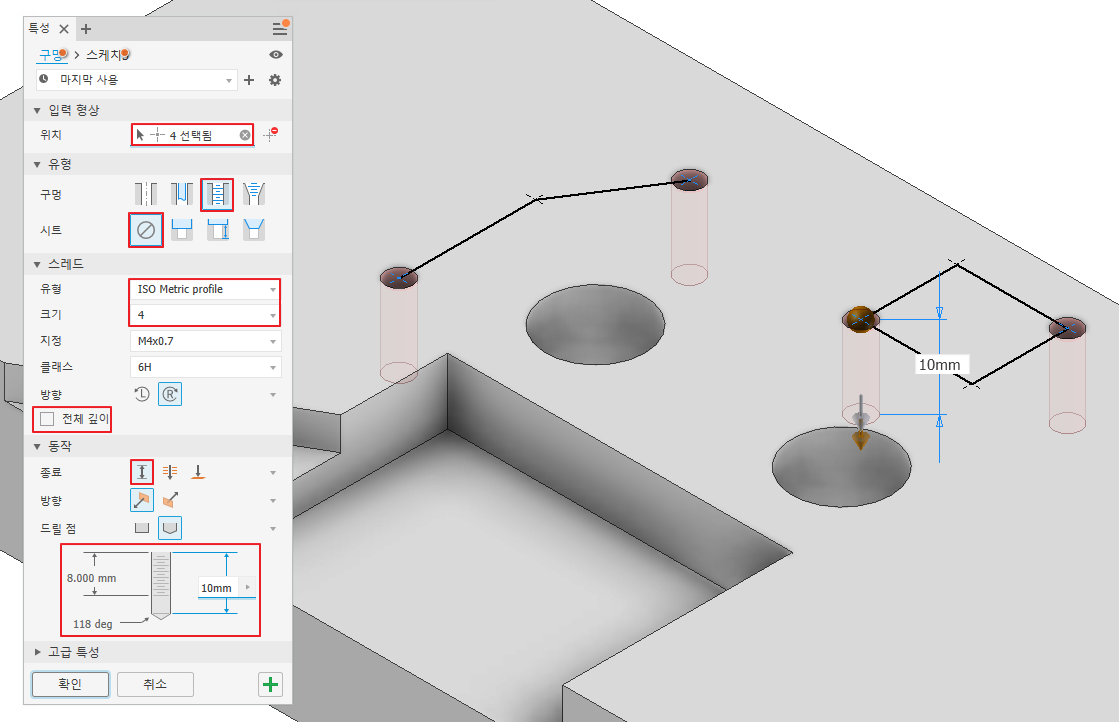

M4 탭 구멍을 만들기 위한 옵션은 다음과 같다.

옵션을 모두 주고 적용[ + ]한다.

나머지 구멍이 자동으로 선택된다.

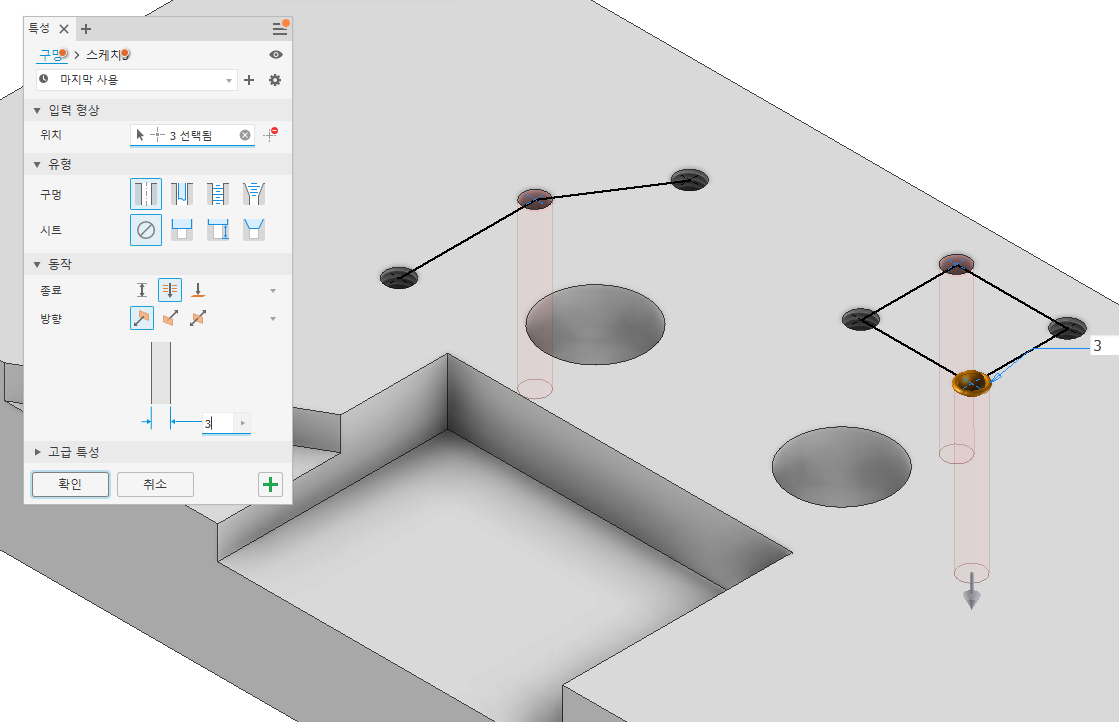

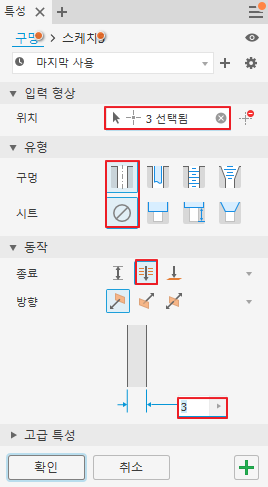

Ø3 핀 구멍의 옵션은 다음과 같다.

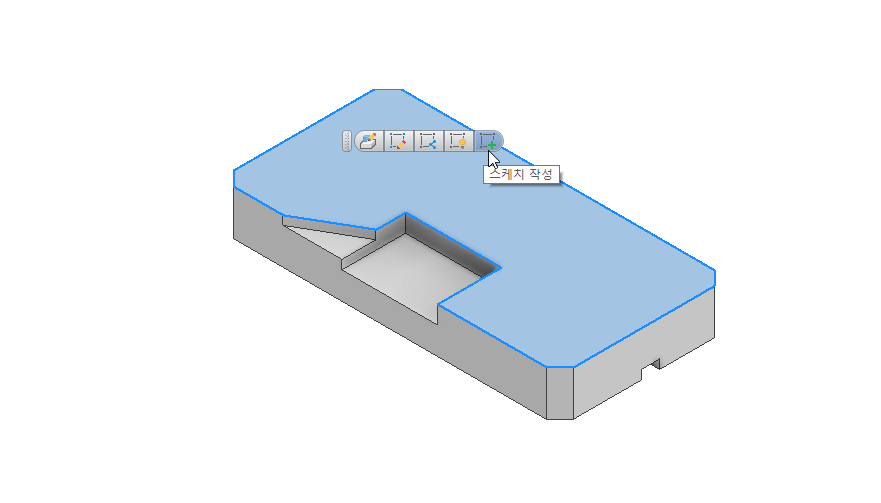

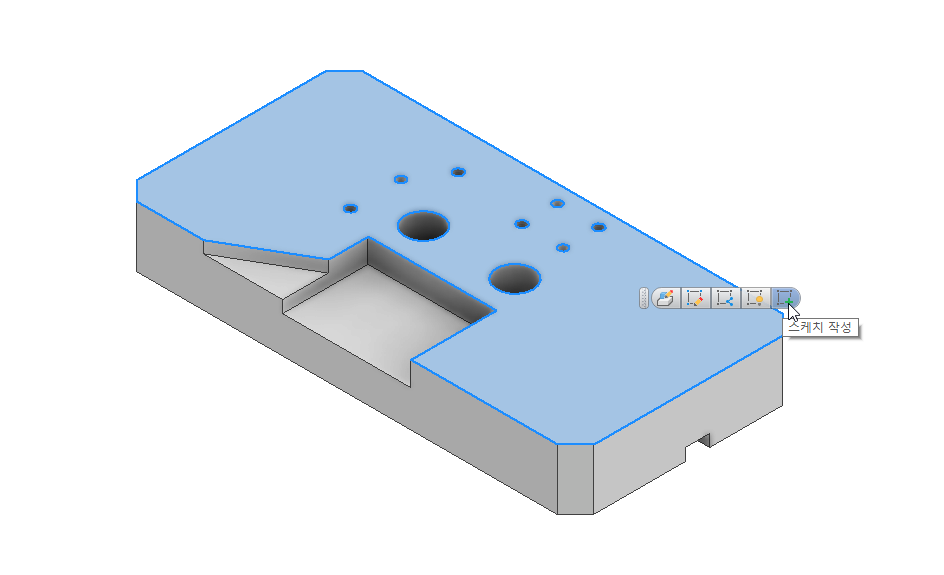

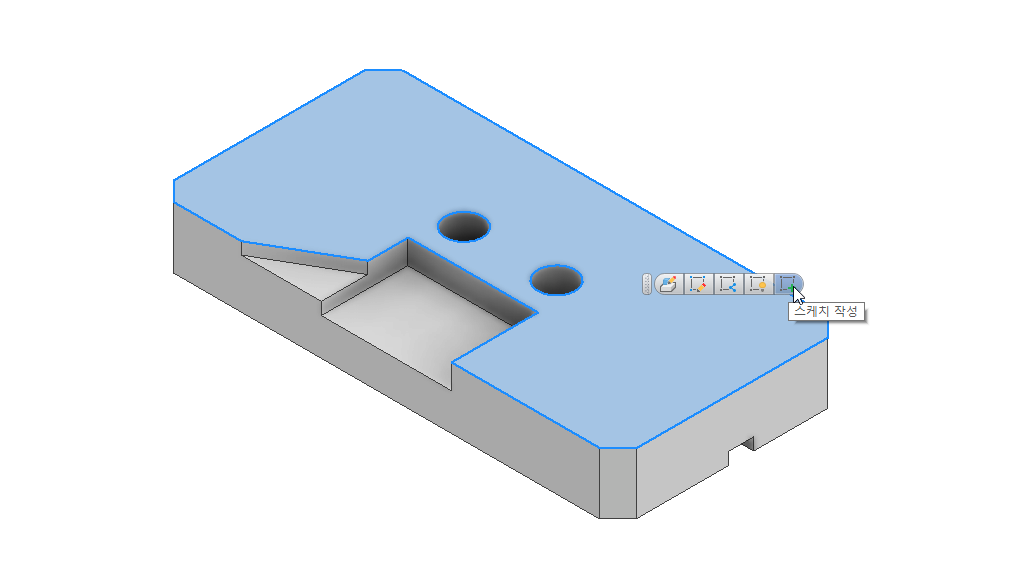

카운터 보어를 파기 위해 윗 면을 선택하고, [스케치 작성]을 클릭한다.

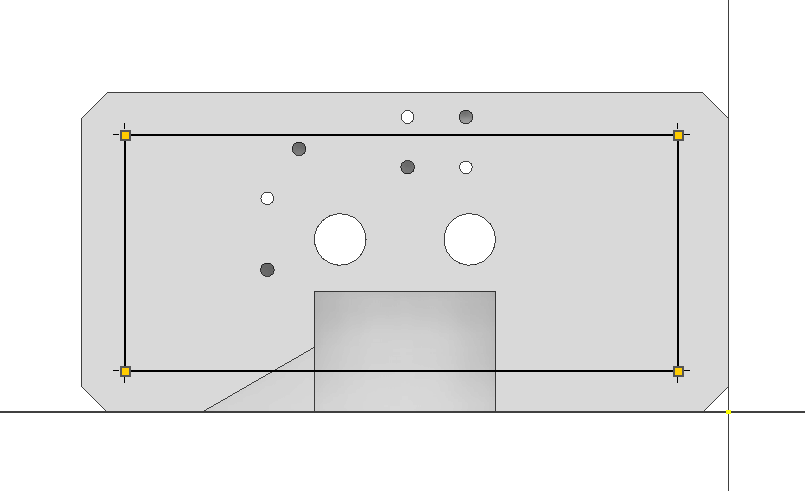

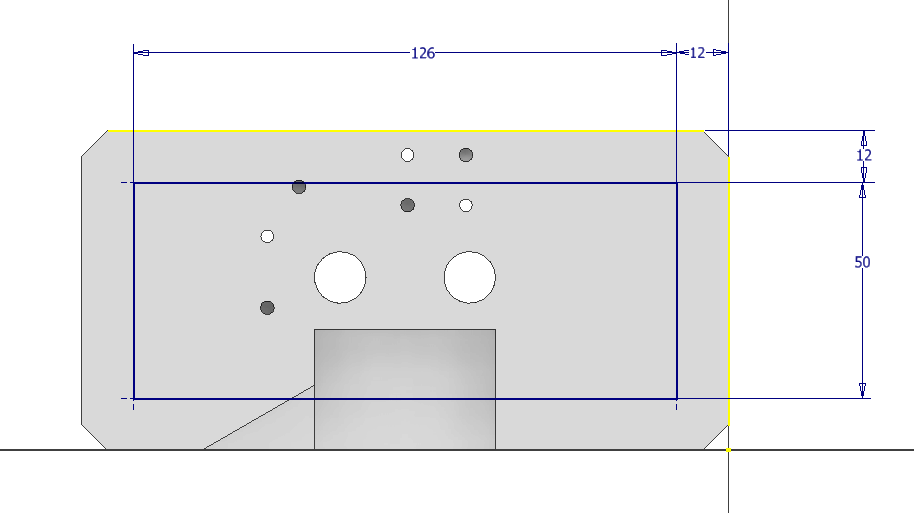

카운터 보어가 4개로 직사각형 배열이므로 [두 점 직사각형]을 이용하여 임의로 그림과 같이 그리고, 끝 점에 점을 찍는다.

직사각형의 위치 치수와 크기 치수를 준다.

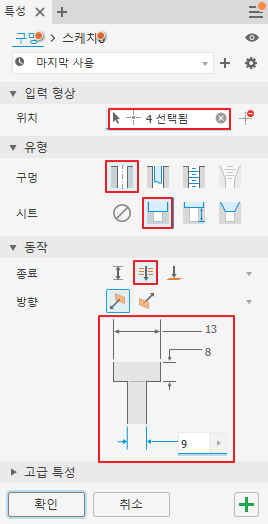

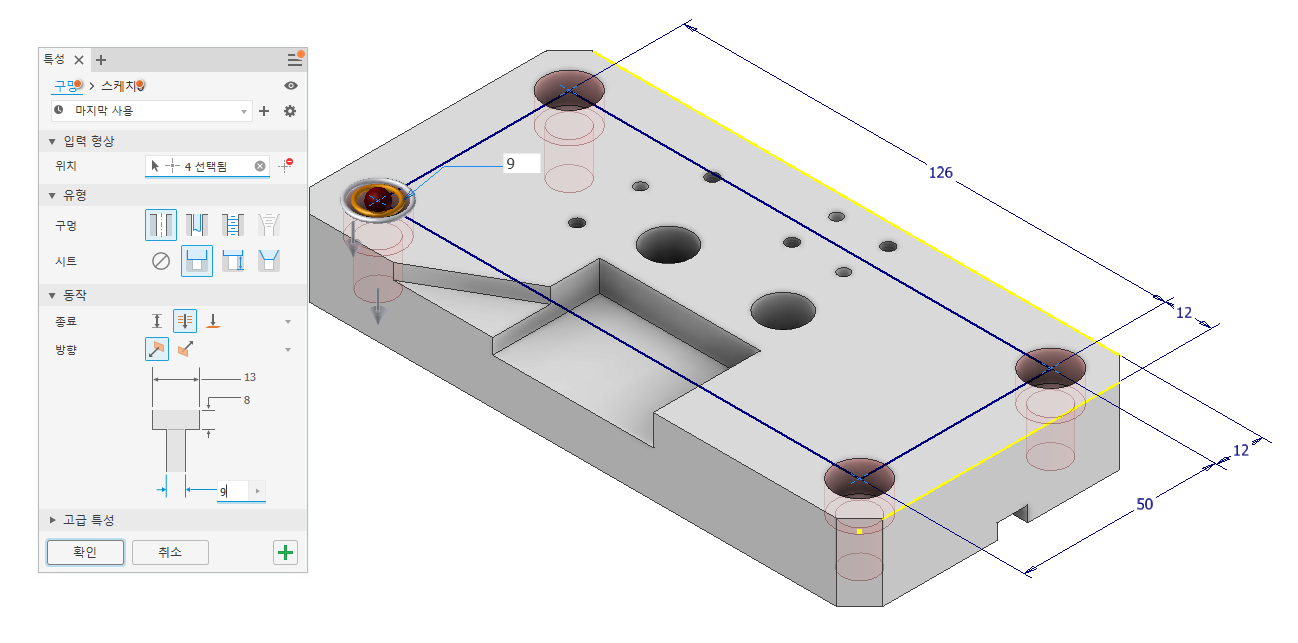

구멍 명령을 실행하여 옵션과 값을 준다.

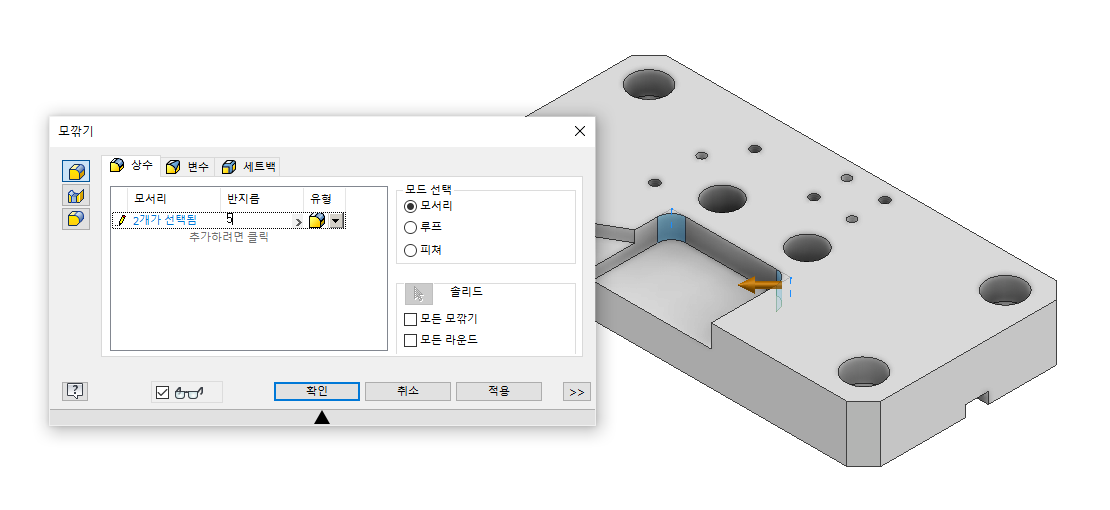

사각 홈의 구석에 필렛 R5를 준다.



이 부품은 리밍 지그의 베이스로 구멍이 더 있지만 오늘의 주제는 투상도 작도와 치수 기입의 방법이므로 여기까지만 모델링하기로 하자.

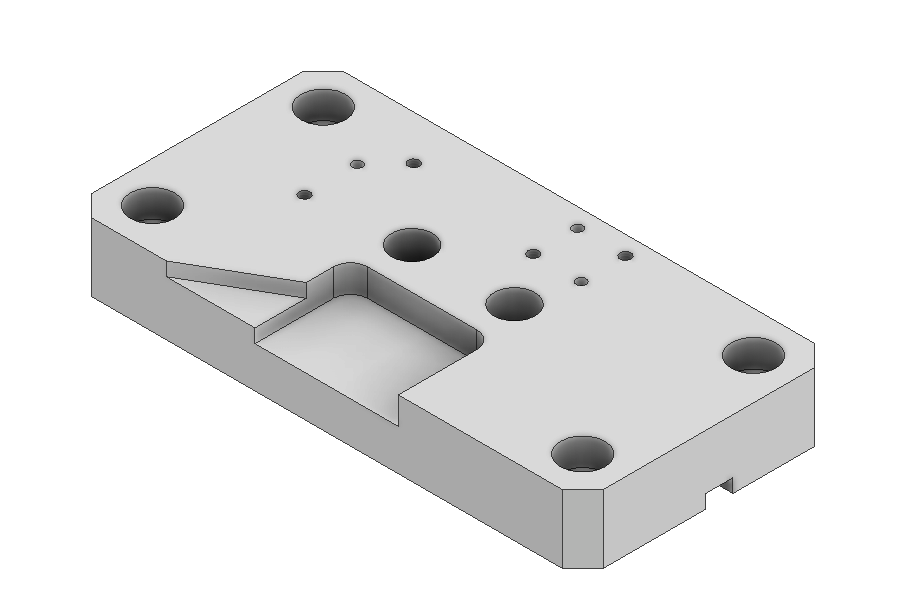

완성

---

다음 포스팅에서 현재의 모델링한 부품을 가지고 투상도 작도하는 방법에 대해 알아 보도록 하겠습니다.
