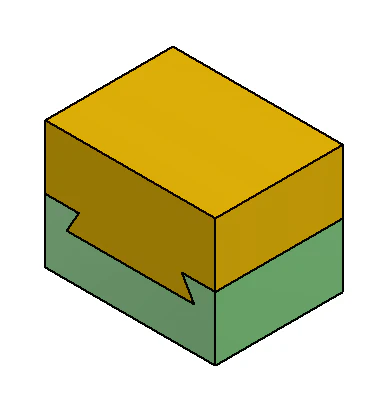

도브테일(dovetail)은 그 모양 생김새가 비둘기의 꼬리 같다고 하여 붙여진 이름이며, 기계 부품간의 미끄럼 접촉 운동을 할 때 사용한다.

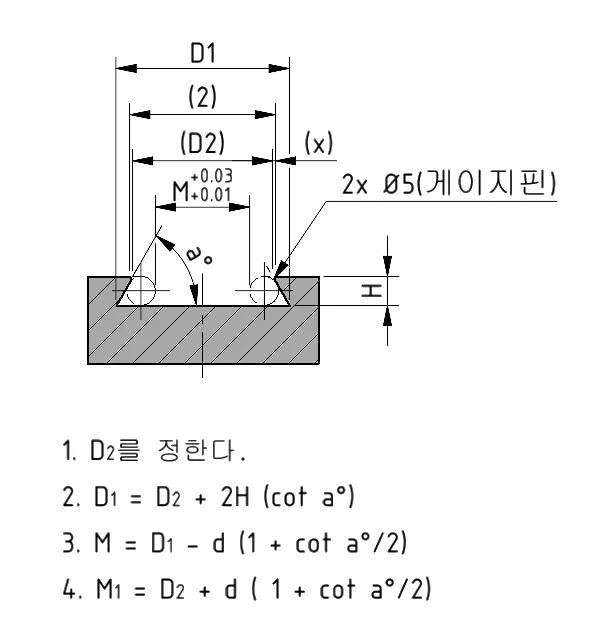

(1) 도브테일 (dove tail)
(x) 나 (y)로 치수 기입

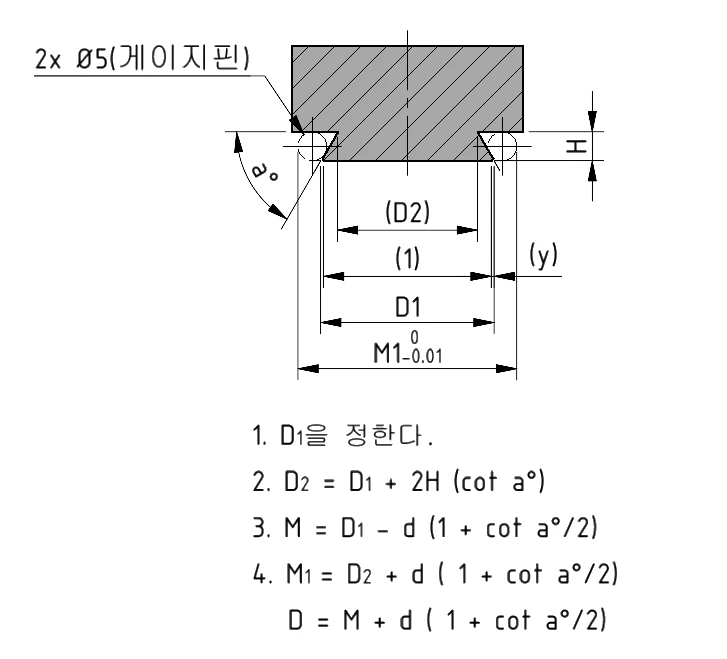

(2) 도브테일 (dovetail)
(x) 나 (y)로 치수 기입
