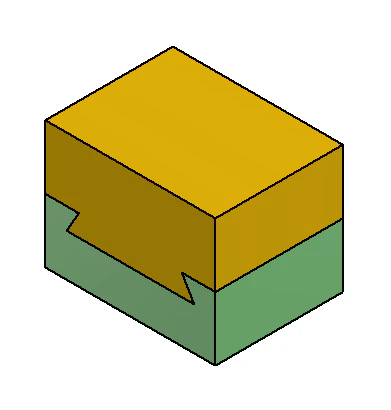

도브테일(dovetail)은 그 모양이 비둘기의 꼬리와 닮았다고 하여 붙여진 이름입니다. 양쪽 측면이 사다리꼴(쐐기) 형태로 가공되어 있어, 한 부품의 凹(凹홈) 형상과 다른 부품의 凸(돌출) 형상이 서로 빠지지 않고 맞물려 슬라이딩되는 구조입니다. 기계 부품 간의 미끄럼 접촉 운동을 원활하게 수행할 때 필수적으로 사용되는 기구 요소입니다.
도브테일은 어디에 사용될까?
도브테일 결합 방식은 단순히 부품을 고정하는 것이 아니라, 한쪽 방향으로는 자유롭게 미끄러지면서도 다른 방향(상하/측면)으로는 절대 빠지지 않아야 하는 부위에 주로 사용됩니다. 즉, ‘슬라이딩 + 이탈 방지’라는 두 가지 기능을 동시에 만족시켜야 하는 곳에 적합한 결합 방식입니다.
📌 산업 현장에서의 주요 적용 사례
- 공작기계의 이송 슬라이드(Slide) / 새들(Saddle): 선반이나 밀링머신에서 공구대나 테이블이 직선으로 이동하는 베드(Bed) 부위에 사용됩니다. 가공 중 발생하는 절삭력에도 들뜨거나 흔들리지 않고, 정밀한 직선 이송을 보장합니다.
- 지그(Jig) 및 고정 장치(Fixture): 클램프나 가이드 블록처럼 위치를 미세하게 조정해야 하는 부품에서, 한쪽 방향의 이동 자유도는 남기면서도 다른 부품과의 결합을 견고하게 유지할 때 적용됩니다.
- 비전공자도 익숙한 사례 (가구): 서랍의 측면판과 전면판을 접착제나 못 없이 결합하는 전통 목공 기법도 도브테일 구조입니다. 서랍을 앞뒤로 당겨도 빠지지 않는 이유가 바로 이 쐐기형 결합 덕분입니다.
- 카메라 트라이포드 마운트: 카메라 바디와 삼각대 헤드를 연결하는 퀵 릴리즈 플레이트(Quick Release Plate)에도 도브테일 방식이 널리 쓰여, 신속한 탈부착과 견고한 고정을 동시에 구현합니다.

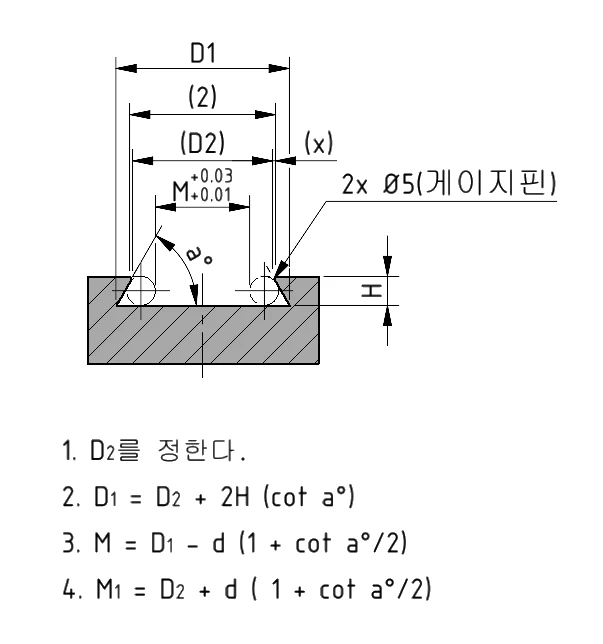

1. 도브테일(Dove tail)의 구조 및 치수 기입
(x) 나 (y) 방향으로 치수를 기입합니다.

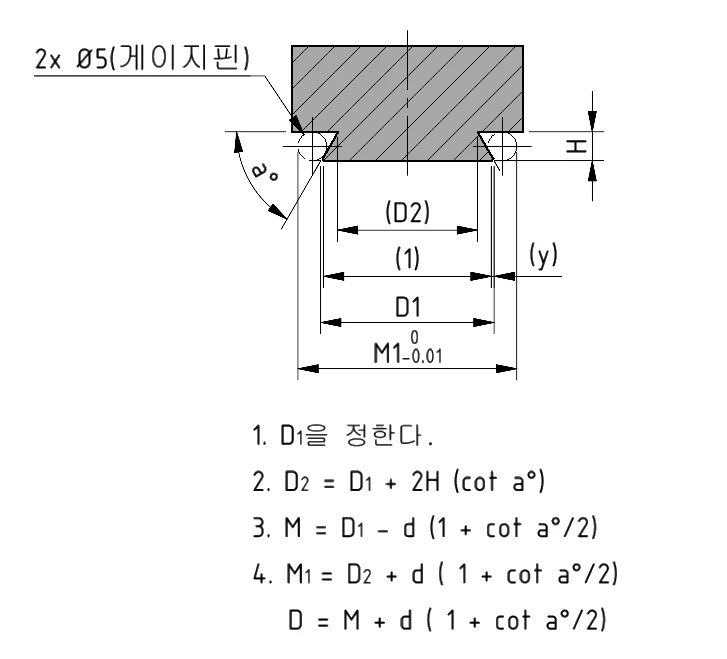

2. 도브테일(Dovetail)의 응용
(x) 나 (y) 방향으로 치수를 기입합니다.
도브테일 vs 단순 사각 홈(Square Slot) 비교
| 구분 | 도브테일(쐐기형) | 단순 사각 홈 |
|---|---|---|
| 이탈 방지 | 측면이 경사져 있어 수직 방향으로 잘 빠지지 않음 | 별도의 커버나 볼트 고정이 없으면 쉽게 분리됨 |
| 가공 난이도 | 경사면 가공이 필요해 비교적 어려움 (전용 커터 필요) | 일반 엔드밀로 가공 가능해 비교적 쉬움 |
| 주요 용도 | 정밀 이송, 슬라이딩 부위, 분리 방지가 중요한 결합부 | 단순 위치 결정, 키 홈 등 가벼운 결합부 |
국가기술자격 CAD 실기시험에서는 도브테일을 직접 설계 과제로 출제하기보다, 조립도를 해독하면서 슬라이드 부위의 형상을 정확히 파악하고 (x) 또는 (y) 방향의 치수를 빠짐없이 기입하는 능력을 평가하는 경우가 많습니다. 따라서 도브테일이 등장했을 때, 어느 부품이 凹(암형)이고 어느 부품이 凸(수형)인지부터 명확히 구분하는 습관이 중요합니다.
