스트랩 클램프

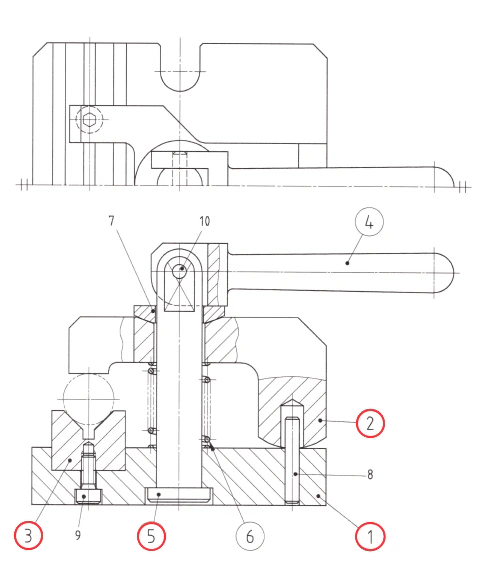

2023년 4회 3일차 전산응용기계제도기능사 실기 시험 문제는 ‘스트랩 클램프(Strap Clamp)’가 출제되었습니다. 원통형의 공작물을 손잡이를 아래로 누르면 캠에 의해 누름판을 하단으로 눌러 V-블록과 단단히 고정시키며, 탈착할 때에는 손잡이를 들어 올려 스프링의 힘으로 누름판을 띄워 올리는 원리의 클램프 장치입니다.
본 과제는 전형적인 치공구(Jig & Fixture) 메커니즘을 담고 있어, 작동 원리를 정확히 이해해야 투상 및 규격 적용에서 실수를 줄일 수 있습니다. 수험생들이 도면 해독과 작도 과정에서 놓치기 쉬운 주요 부품별 핵심 포인트를 정리해 드립니다.
🔍 주요 과제 부품 및 요구사항
– 2D 부품도 제도 : 1. 본체(베이스), 2. 누름판, 3. V-블록, 5. 축
– 3D 렌더링 등각투상도 : 1. 본체(베이스), 2. 누름판, 3. V-블록, 5. 축
– 질량 계산(체적 산출) : 1. 본체(베이스), 2. 누름판
1. ① 본체 (베이스)
지면 또는 기계 테이블에 고정되는 바닥판 형상입니다. 바닥면의 장공(Slot) 구멍 치수와 카운터보어 가공 깊이를 조립도에서 정확히 실측해야 합니다. V-블록이 안착되는 면에는 면의 평탄도를 유지하기 위해 기하공차로 평행도 또는 평면도를 지시하고, 표면 거칠기는 x 등급 이상으로 지정해 주어야 정밀 조립이 가능합니다.
2. ② 누름판 (Strap)
캠의 하향 운동을 공작물에 직접 전달하는 지전 기구입니다. 중앙의 장공부와 고정 축이 끼워지는 구멍 간의 투상 관계를 주의해야 합니다. 캠과 맞닿는 상면 궤적부와 공작물을 누르는 하단 접촉면은 지속적인 마찰과 압축 하중을 받으므로 기계 가공 후 다듬질면인 표면 거칠기 x 또는 y를 적용하고, 강도 확보를 위해 주서란에 적절한 재질 선정을 명시해야 합니다.
3. ③ V-블록 (V-Block)
원통형 공작물의 중심을 안정적으로 유지하며 받쳐주는 핵심 치공구 요소입니다. V형 홈의 각도는 통상 90°로 설계되므로 각도 치수를 명확히 기입하고, 대칭 구조를 기하공차 대칭도로 규제해 주면 도면의 완성도가 높아집니다. 공작물과 직접 닿는 V사면은 흔들림 없는 정밀도가 요구되므로 표면 거칠기 y 등급을 적용하는 것이 표준입니다.
4. ⑤ 축 (Pin / Shaft)
누름판과 본체, 혹은 캠 손잡이를 연결하여 회전 운동의 중심축 역할을 하는 부품입니다. 핀 가공 부위의 끼워맞춤 공차(주로 g6 또는 h6)를 규격집에 맞게 적용하고, 회전 마찰이 일어나는 표면은 표면 거칠기 g 가공 또는 x 등급으로 매칭합니다.
아래 영상 강의를 통해 본체 투상도 배치법, V-블록 작도 요령 상세히 확인해 보시기 바랍니다.
