2023년 4회 1일차 출제 문제 편심 왕복 장치 입니다.
더 단순한 가공품의 형태로 "수평 슬라이더"라는 과제명으로 주어지기도 하는 편심왕복장치입니다.
키 홈의 방향과 편심축의 방향만 고려하면 크게 문제될 것은 없는 도면이라 하겠습니다.
편심왕복장치 유사 문제

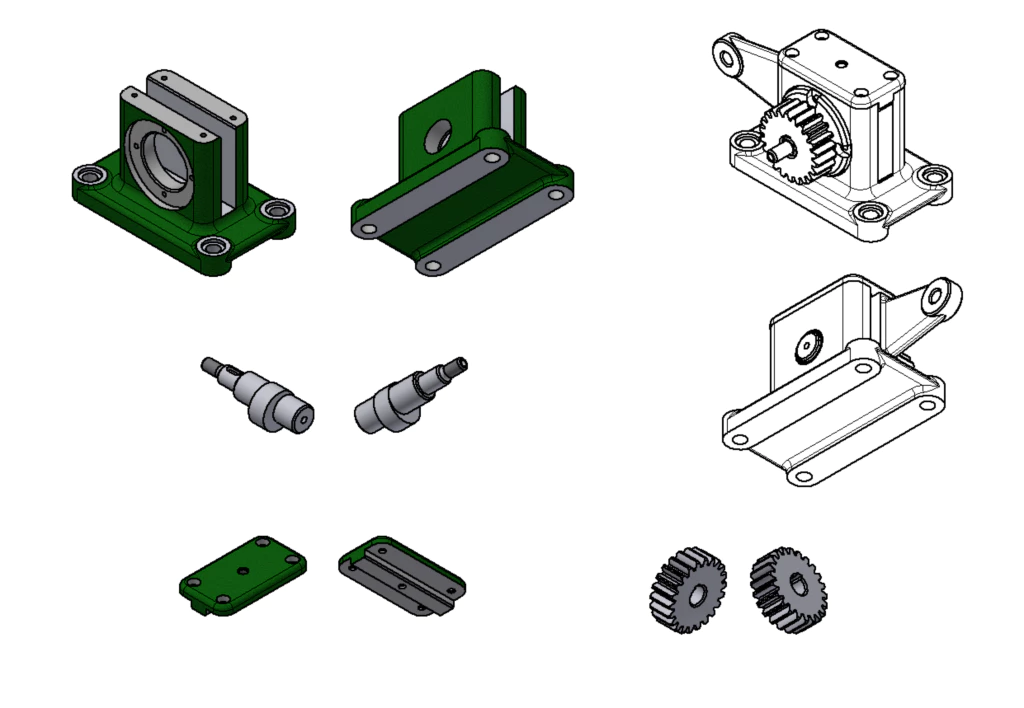

작업 부품
본체, 편심축, 스퍼기어, 커버
