유압 클램프 투상 연습 — 일반기계기사·기계설계산업기사·전산응용기계제도기능사 도면 해독 연습
이 도면은 무엇인가

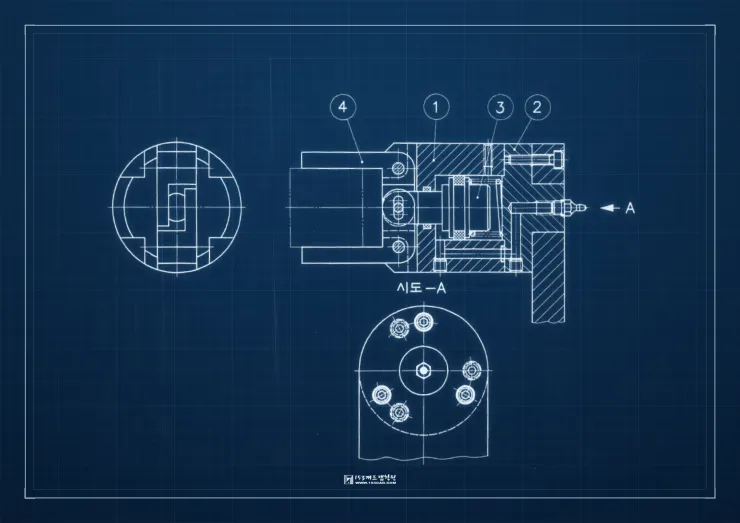

이번에 다룰 도면은 유압 클램프로, 5개 부품으로 구성된 조립도입니다. 유압으로 고압을 가하면 로봇 집게처럼 소재를 붙잡았다 놓았다 하는 클램프 지그입니다. 이번 글도 설계 해설보다는 투상 연습이 목적이라, 전체 구조와 작동 원리만 간단히 짚고 넘어가겠습니다. 일반기계기사·기계설계산업기사·전산응용기계제도기능사를 준비 중이라면, 이런 조립도를 보고, 각 부품의 형상을 파악하는 연습 자료 중 하나로 활용해보시기 바랍니다.
설계 목적
품번 1의 주입구로 고압을 주면 품번 3이 오른쪽으로 후진하여 품번 4가 소재를 집는 로봇 집게 설계입니다.
조립 및 기능
품번 4의 운동은 품번 3이 후진할 때 집는 동작을 하고, 전진하면 놓는 운동을 반복합니다. 스프링 반력에 의해 품번 3이 전진하며, 이때 유압유는 유입구로 되돌아갑니다. 이 동작은 별도의 컨트롤 밸브에 의해 이뤄집니다.
설계제도 시 검토사항
- 품번 2 본체의 나사 구멍(품번 1쪽 나사 구멍)은 품번 4가 후진·전진을 반복할 때 밀폐 공간의 공기 흡입·유출구 역할을 하며, 이 나사 구멍을 별도로 제어하면 전진·후진 속도를 조절할 수 있습니다.
- 품번 1의 내경은 O링의 내마모를 위해 최소 0.2a의 표면거칠기를 확보해야 하고, 원통도 기하공차를 지시해야 합니다.
일반기계기사·기계설계산업기사·전산응용기계제도기능사 준비생에게 투상 연습이 중요한 이유
일반기계기사, 기계설계산업기사, 전산응용기계제도기능사 세 자격 실기는 모두 CAD로 이루어지며, 전산응용기계제도기능사·기계설계산업기사는 작업형(3D 모델링→2D 부품도) 중심이고 일반기계기사만 필답형(기계요소설계 계산)이 더해진다는 점에서 차이가 있습니다. 하지만 어느 쪽이든 투상이 가장 먼저입니다. 조립도 속 부품 형상을 정확히 투상해낼 수 있어야 3D 모델링이 가능해지고, 모델링된 형상을 정면도·평면도·측면도로 작도할 수 있어야 치수기입·공차 적용까지 이어지기 때문입니다. 유압 클램프처럼 유체의 흐름과 기구의 왕복 운동이 함께 얽힌 구조는 단면 투상을 통해 내부 유로와 부품 간극을 정확히 표현하는 연습에 좋습니다.
유압 클램프처럼 유압과 스프링이 맞물려 작동하는 예제를 반복해서 투상해보면, 실제 시험장에서 낯선 구조의 과제 도면을 만나도 내부 구조와 조립 관계를 빠르게 읽어내는 감각이 붙습니다. 일반기계기사·기계설계산업기사·전산응용기계제도기능사를 준비하고 계시다면, 이런 예제 도면을 하나씩 꾸준히 투상해보시길 권해드립니다.
이 글은 유압 클램프 예제의 투상 연습용으로 간단히 정리한 학습 참고용 자료입니다.
