선반이나 원통연삭기로 긴 축을 가공할 때, 끝면 중심에 작은 원뿔형 구멍을 먼저 뚫는다. 이것이 센터구멍(Center Hole)이다. 별것 아닌 것처럼 보이지만, 이 구멍 하나가 가공 정밀도와 공정 간 기준의 일관성을 결정한다. KS 규격에 의해 형식·치수·도면 표기법이 모두 규정되어 있으며, 언제 뚫어야 하고 언제 남기거나 제거해야 하는지도 설계 단계에서 판단해야 한다.
📌 본문 바로가기 목차
센터구멍이란 무엇인가
센터구멍(Center Hole)은 공작물의 축 끝면 중심에 가공하는 60° 원뿔형 오목 구멍이다. 선반의 심압대 센터(Live Center 또는 Dead Center)나 원통연삭기의 센터가 이 원뿔면에 맞물려 공작물을 지지한다.
단면 형상은 입구의 작은 원통 구멍(드릴 끝 보호용)과 그 안쪽의 60° 원뿔면으로 구성된다. 기계의 센터는 이 60° 원뿔면과 접촉하여 공작물의 회전 중심축을 정확히 고정한다.

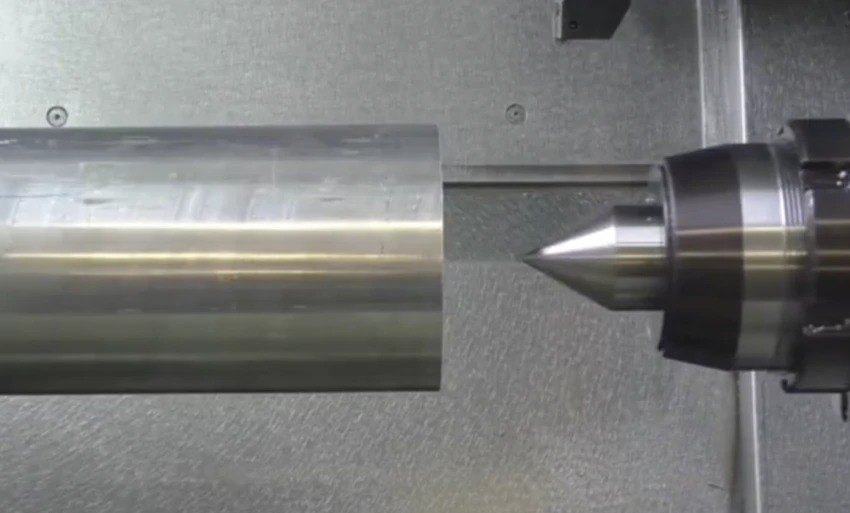

공작기계에서 “센터”는 끝이 60° 원뿔로 뾰족하게 가공된 지지 공구다. 공작물의 센터구멍 원뿔면에 이 센터가 맞물리는 구조로, 두 원뿔 각도가 같아야 정확한 선 접촉이 이루어진다. 각도가 맞지 않으면 접촉이 한쪽으로 쏠려 편심이 발생한다.
센터구멍의 규격 — A·B·R형 완전 정리
센터구멍은 형상에 따라 A형, B형, R형으로 구분된다. 국제적으로 ISO, DIN 규격이 기준이며 KS는 이를 동등 채택하고 있다.
보호 챔퍼 없음
- 60° 원뿔면 단일 구조
- ISO 866 / KS B ISO 866
- 가장 기본적인 형식
- 가공 후 센터구멍을 제거해도 무방한 부품에 사용
- 단기 공정, 중간 기준용
보호 챔퍼 있음
- 60° 원뿔면 + 바깥쪽 120° 보호 챔퍼
- ISO 2540 / KS B ISO 2540
- 정밀 축 도면의 표준 형식
- 운반·취급 중 충격으로부터 원뿔면 보호
- 가공 완료 후에도 센터구멍을 남겨두는 부품에 지정
- 여러 공정을 반복하는 전동축, 주축, 크랭크축
원호 형상
- 원뿔면 대신 원호(Radius) 면
- ISO 2541 / KS B ISO 2541
- 센터와 이론적으로 한 점 접촉 → 최고 위치결정 정밀도
- 접촉면이 작아 횡방향 절삭력 지지 용량은 A·B형보다 낮음
- 고정밀 연삭, 고속 회전 정밀 축에 적합
정밀 축 부품은 선반 황삭 → 열처리 → 원통연삭의 순서로 여러 공정을 거친다. 공정 사이에 공작물을 이동·보관하는 동안 끝면이 충격을 받으면 A형 센터구멍의 60° 원뿔면이 손상된다. 손상된 센터구멍으로 연삭하면 편심이 발생하여 전체 공정이 불량으로 이어진다. B형의 120° 보호 챔퍼는 이런 상황에서 원뿔면을 보호하는 완충 역할을 한다.
KS·ISO 규격 치수표
센터구멍 치수는 d 호칭(드릴 직경)을 기준으로 규격화되어 있다. R·A·B형 각각 대응하는 치수가 다르며, 괄호가 붙은 호칭은 가능하면 사용하지 않도록 규정되어 있다.
| d 호칭 (mm) |
R형 KS B ISO 2541 |
A형 KS B ISO 866 |
B형 KS B ISO 2540 |
||
|---|---|---|---|---|---|
| D₁ | D₂ | t | D₃ | t | |
| (0.5) | — | 1.06 | 0.5 | — | — |
| (0.63) | — | 1.32 | 0.6 | — | — |
| (0.8) | — | 1.70 | 0.7 | — | — |
| 1.0 | 2.12 | 2.12 | 0.9 | 3.15 | 0.9 |
| (1.25) | 2.65 | 2.65 | 1.1 | 4 | 1.1 |
| 1.6 | 3.35 | 3.35 | 1.4 | 5 | 1.4 |
| 2.0 | 4.25 | 4.25 | 1.8 | 6.3 | 1.8 |
| 2.5 | 5.3 | 5.30 | 2.2 | 8 | 2.2 |
| 3.15 | 6.7 | 6.70 | 2.8 | 10 | 2.8 |
| 4.0 | 8.5 | 8.50 | 3.5 | 12.5 | 3.5 |
| (5.0) | 10.6 | 10.60 | 4.4 | 16 | 4.4 |
| 6.3 | 13.2 | 13.20 | 5.5 | 18 | 5.5 |
| (8.0) | 17.0 | 17.00 | 7.0 | 22.4 | 7.0 |
| 10.0 | 21.2 | 21.20 | 8.7 | 28 | 8.7 |
※ 괄호( ) 표시 호칭은 가능한 한 사용하지 않는다. t는 최소 깊이값. 단위: mm
호칭이 너무 작으면 센터가 공작물을 충분히 지지하지 못해 가공 중 이탈하거나 편심이 발생한다. 반대로 너무 크면 끝면 소재 낭비와 강도 저하로 이어진다. 일반적으로 축 지름의 1/5 ~ 1/3 범위를 기준으로 선택하고, 중량 공작물이나 중절삭에는 한 단계 위 호칭을 적용한다.
왜 센터구멍이 필요한가 — 기능과 역할
① 회전 중심축의 정밀한 고정
양 센터 지지(Between Centers) 방식에서 공작물의 회전 중심은 두 센터구멍의 원뿔면으로 결정된다. 척 단독 고정과 달리 재료 외경 편심이나 척 오차의 영향을 받지 않으므로 진원도·동심도·원통도 확보가 훨씬 유리하다.
② 다(多) 공정 간 기준 통일
선반 황삭 → 키 홈 밀링 → 열처리 → 원통연삭 순서로 가공할 때, 공정마다 같은 센터구멍을 기준으로 장착하면 공정 간 기준 오차가 누적되지 않는다. 기준이 달라지면 각 공정에서 발생한 오차가 합산되어 최종 공차 초과로 이어진다.
③ 긴 공작물의 처짐(Deflection) 방지
길이/지름 비율(L/D)이 클수록 절삭력에 의한 공작물 처짐이 심해진다. L/D가 4~5를 넘으면 척 단독 지지는 사실상 불가능하며, 심압대 센터를 센터구멍에 맞물려 지지해야 한다. L/D가 10을 넘으면 중간에 방진구(Steady Rest)까지 추가해야 한다.
④ 원통연삭의 필수 조건
원통연삭기는 구조상 공작물을 반드시 양 센터로 지지한다. 센터구멍 없이는 원통연삭 자체가 불가능하므로, 원통연삭 공정이 포함된 부품은 설계 단계에서 반드시 센터구멍을 지정해야 한다.

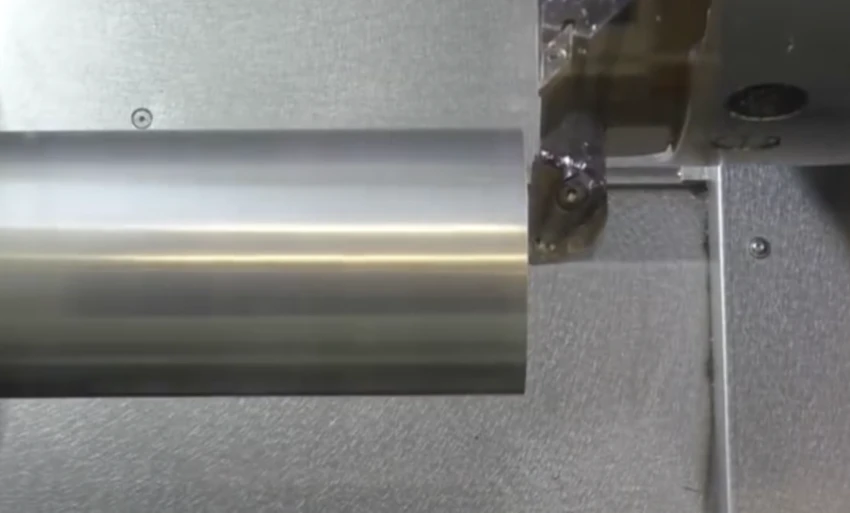

센터구멍은 반드시 끝면 절삭(페이싱) 후에 가공해야 한다. 끝면이 평탄하지 않은 상태에서 센터 드릴을 진입시키면 드릴이 한쪽으로 밀려 센터구멍이 편심 위치에 형성된다. 이렇게 잘못 뚫린 센터구멍을 기준으로 이후 공정을 진행하면 모든 가공이 편심으로 이어진다.
언제 센터구멍을 뚫어야 하는가
| 상황 | 이유 및 설명 |
|---|---|
| L/D > 4 이상의 긴 축 | 척 단독 지지 시 절삭력으로 인한 처짐 발생. 심압대 센터 지지 필수 |
| 원통연삭 공정이 있는 부품 | 원통연삭기는 반드시 양 센터 지지로 운용. 센터구멍 없이 연삭 불가 |
| 여러 공정을 반복하는 정밀 부품 | 공정마다 동일 기준으로 재장착하여 기준 오차 누적 방지 |
| 열처리 후 재연삭하는 부품 | 열처리 변형을 연삭으로 수정할 때 변형 전·후 동일 기준 유지 |
| 전동축·크랭크축·주축 등 정밀 축 | 동심도·진원도 요구 수준이 높아 센터 지지가 기본 조건 |
| 중량 공작물 | 척만으로 지지 시 자중으로 인한 처짐 및 불균형 발생 |
| 테이퍼 가공이 포함된 부품 | 테이퍼 선삭 시 양 센터 지지로 테이퍼 축 일치시키는 기법 적용 |
센터구멍을 뚫지 말아야 할 때 / 제거해야 할 때
설계자는 센터구멍이 완성품에 남아 있는 것이 허용되는지, 아니면 반드시 제거해야 하는지를 도면에 명확히 지시해야 한다.
뚫지 않아도 되는 경우
| 상황 | 이유 |
|---|---|
| L/D < 3인 짧은 부품 | 척 단독 지지로 충분. 센터 지지 불필요 |
| 중공(속빈) 축·파이프 형상 | 끝면 중심에 재료가 없거나 얇아 가공 자체가 불가 |
| 척 가공만으로 공차 달성 가능한 부품 | 정밀도 요구가 낮아 굳이 센터 지지를 추가할 필요 없음 |
센터리스 연삭(Centerless Grinding)을 사용하는 경우
센터리스 연삭은 공작물에 센터구멍을 가공하지 않고 원통 외경을 연삭하는 방식이다. 공작물은 연삭숫돌(Grinding Wheel), 조정숫돌(Regulating Wheel), 지지판(Work Rest Blade) 세 요소 사이에 놓여 지지된다. 센터와의 접촉 없이 외경면 자체가 지지 기준이 된다.
| 구분 | 센터 연삭 (Between Centers) | 센터리스 연삭 (Centerless) |
|---|---|---|
| 기준 | 센터구멍 원뿔면 (공작물 중심축) | 외경면 자체 (지지판 + 조정숫돌) |
| 센터구멍 | 필수 | 불필요 |
| 적합한 형상 | 단차 축, 복잡한 프로파일, 키 홈이 있는 축 | 단순 원통, 핀, 봉재, 롤러, 니들 등 균일 직경 |
| 생산 방식 | 개별 장착 (1개씩) | 통과 이송(Through-feed) — 연속 자동 공급 가능 |
| 동심도 기준 | 다른 형상과의 동심도 보장 용이 | 다른 형상과의 동심도 설정 어려움 |
| 대량 생산 | 비효율 (장착·해제 반복) | 효율 높음 (자동 연속 공급) |
센터리스 연삭이 유리한 경우: 볼트·핀·롤러·소형 축 등 단순 원통 형상의 대량 생산. 공정 간 장착·해제 없이 연속 공급하므로 사이클 타임이 대폭 단축된다.
센터 연삭이 반드시 필요한 경우: 단차가 있는 전동축, 스플라인축, 크랭크축처럼 여러 직경 부위의 동심도(TIR)를 보장해야 하는 부품. 센터리스 연삭은 외경면을 기준으로 삼으므로, 다른 직경 부위와의 동심 관계를 정밀하게 제어하기 어렵다.
센터리스 연삭은 공작물이 두 숫돌 사이에서 자유롭게 회전하는 구조 특성상, 3엽 로브(Three-lobe, 삼각형에 가까운 단면)와 같은 홀수 방향 진원도 오류가 발생할 수 있다. 이 오류는 마이크로미터 측정에서는 검출되지 않고 진원도 측정기에서만 나타나므로, 정밀 베어링 저널처럼 진원도 공차가 매우 엄격한 부위에는 센터 연삭을 선택해야 한다.
가공 후 센터구멍을 제거해야 하는 경우
| 상황 | 이유 |
|---|---|
| 끝면이 기능면인 부품 | 씰 접촉면, 베어링 맞닿음면, 밀봉면 등 끝면 평탄도가 기능에 직결 |
| 제품 외관에 끝면이 노출되는 부품 | 미관상 구멍이 보이지 않아야 하는 경우 |
| 응력 집중 우려가 있는 고하중 부품 | 반복 하중을 받는 축에서 센터구멍이 피로 균열의 기점이 될 수 있음 |
| 끝면에 나사 또는 다른 형상이 필요한 부품 | 후속 가공이 센터구멍 위치와 간섭되는 경우 |
도면에 센터구멍 지시가 없으면 제조자 재량으로 처리하는 것이 일반적이나, 끝면이 기능면이거나 외관 요건이 있는 경우에는 반드시 “센터구멍 제거” 또는 KS A ISO 6411-1의 해당 기호를 명기해야 한다. 지시가 모호하면 제조사마다 다르게 해석하여 불필요한 분쟁과 재작업이 발생한다.

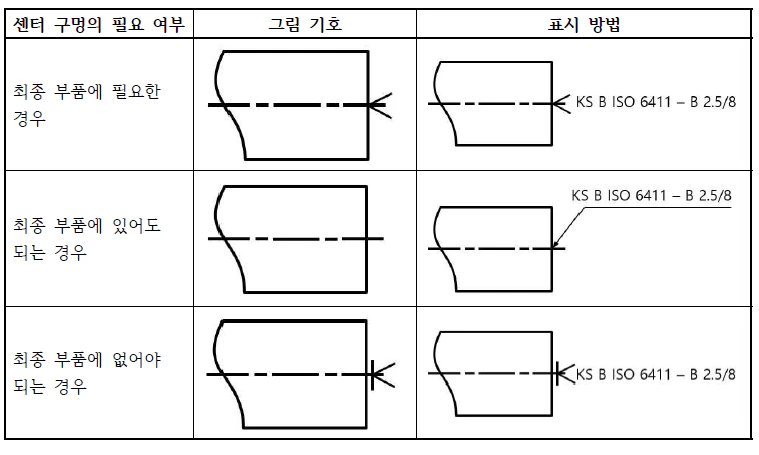

도면 도시 방법 (KS B ISO 6411)
센터구멍의 도면 표기는 KS B ISO 6411에 따른다. 치수 기입뿐 아니라 최종 부품에 센터구멍이 필요한지 여부를 그림 기호로 함께 표시하는 것이 핵심이다.
| 센터구멍의 필요 여부 | 그림 기호 의미 | 표시 방법 (예시) |
|---|---|---|
| 최종 부품에 필요한 경우 | 끝면 화살표 기호로 센터구멍 방향 표시 | KS B ISO 6411 – B 2.5/8 가공 완료 후에도 센터구멍이 반드시 존재해야 함. 정밀 축, 재가공 가능성이 있는 부품 |
| 최종 부품에 있어도 되는 경우 | 기호 없이 호칭 표기만 | KS B ISO 6411 – B 2.5/8 제조자 재량. 기능·외관에 영향 없는 경우 |
| 최종 부품에 없어야 되는 경우 | 반대 방향 화살표 기호로 제거 표시 | KS B ISO 6411 – B 2.5/8 가공 중 사용하되 완성품에서 반드시 제거. 끝면이 기능면·외관 노출면인 부품 |

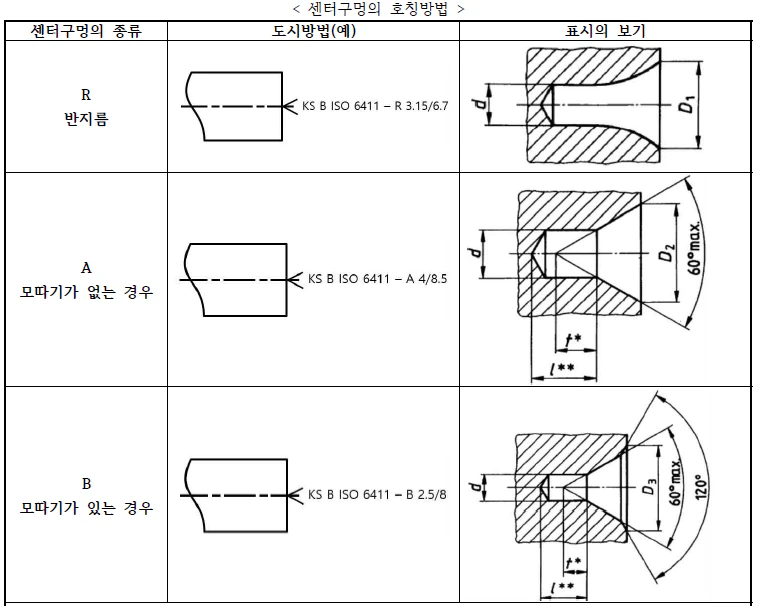

호칭 표기 방법
KS B ISO 6411 – [형식] [d호칭]/[D 치수] 형식으로 기입한다.
- R형, d=3.15mm → KS B ISO 6411 – R 3.15/6.7
- A형, d=4.0mm → KS B ISO 6411 – A 4/8.5
- B형, d=2.5mm → KS B ISO 6411 – B 2.5/8
기계설계산업기사·일반기계기사 실기에서 축 도면에 센터구멍 기호와 표기법이 포함되는 경우가 있다. 핵심은 A·B·R형의 형상 차이와 “최종 부품에 필요 / 있어도 됨 / 없어야 됨”의 3가지 기호 구분이다. 특히 B형 보호 챔퍼의 목적(원뿔면 손상 방지)과 호칭 표기 형식(KS B ISO 6411 – B d/D)을 정확히 숙지해야 한다.
현장 트러블과 대책
대책: 센터구멍 가공 전 반드시 끝면 절삭(페이싱)을 완료한다. 끝면 평탄도가 센터구멍 위치 정밀도를 결정하므로 페이싱을 공정 표준에 명문화한다.
대책: 여러 공정을 거치는 정밀 축은 B형으로 설계 변경. 120° 보호 챔퍼가 충격을 흡수하여 60° 원뿔면을 보호한다. 보관 시 끝면 보호캡(플라스틱) 부착도 효과적.
대책: 중간 점검 시 센터구멍 상태를 확인하고, 마모가 확인되면 센터구멍을 재가공(리센터링)한다. Dead Center 사용 시 윤활 불충분으로 마모가 가속되므로 주기적인 윤활을 작업 표준에 포함한다.
대책: 열처리 후 반드시 센터구멍 내부를 청소하고 상태를 확인한다. 변형이 심한 경우 센터구멍을 재가공한 뒤 연삭 공정을 진행한다.

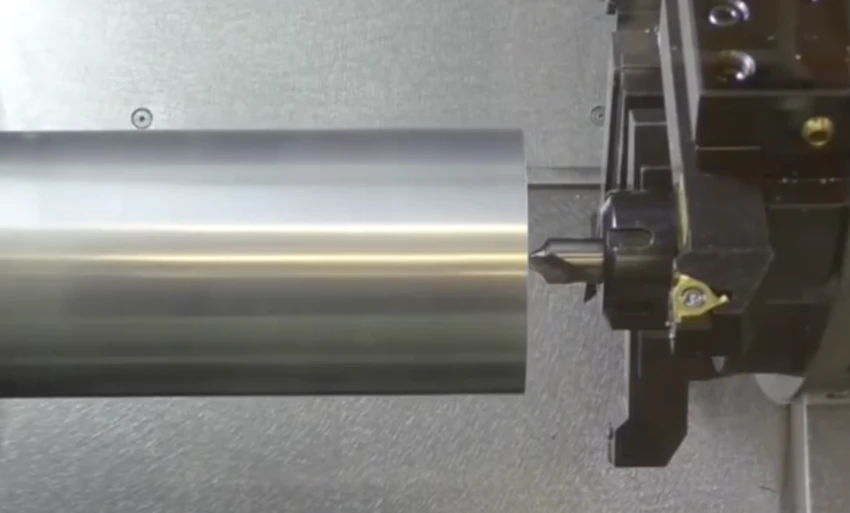

대책: 용도를 명확히 구분한다. 구멍 위치 잡기(Spot)에는 스팟 드릴, 선반·연삭 센터 지지용 원뿔 구멍에는 센터 드릴을 사용한다. 센터 드릴은 특유의 복합 형상(소경 드릴부 + 원뿔부)으로 스팟용으로 쓰면 파손 위험이 높다.
설계 체크리스트
축 부품 설계를 완료하기 전 아래 항목을 확인한다.
- 공작물의 L/D 비율을 확인하고, L/D > 4 이상이면 센터구멍을 의무 적용했는가?
- 원통연삭 공정이 포함되어 있는 경우 센터구멍을 도면에 지정했는가?
- 여러 공정을 반복하는 정밀 축에는 B형(보호 챔퍼)을 선택했는가?
- 고정밀 연삭 또는 고속 회전 축에는 R형을 검토했는가?
- 센터구멍 호칭(d₁)이 축 지름과 절삭 하중에 적합한 크기인가?
- 완성품에서 센터구멍을 남길지 제거할지 도면에 명기했는가?
- 끝면이 기능면(씰·베어링 접촉면 등)인 경우 “센터구멍 제거”를 지시했는가?
- KS B ISO 6411 표기법(KS B ISO 6411 – [형식] d/D)으로 도면에 기입했는가?
- 열처리가 포함된 공정 계획에서 열처리 후 센터구멍 재점검 절차를 수립했는가?
- 센터구멍 가공 전 끝면 페이싱이 공정 순서에 포함되어 있는가?
💡 요약
- • A형: 60° 원뿔 단일 구조. 가공 후 제거 가능한 부품에 사용
- • B형: 120° 보호 챔퍼 추가. 여러 공정을 거치는 정밀 축의 표준 형식
- • R형: 원호면 접촉. 최고 위치결정 정밀도, 고정밀 연삭·고속 회전 축에 적용
- • 필수 적용: L/D > 4, 원통연삭 포함, 다공정 정밀 축, 열처리 후 재연삭 부품
- • 제거 필요: 끝면이 기능면·밀봉면·외관 노출면인 경우, 고하중 반복 응력 부품
- • 도면 표기: KS B ISO 6411 기준, 형식 + d/D 치수 + 필요·있어도 됨·없어야 됨 기호를 함께 기입
- • 가공 순서: 끝면 페이싱 → 센터구멍 가공 순서를 반드시 지킨다
