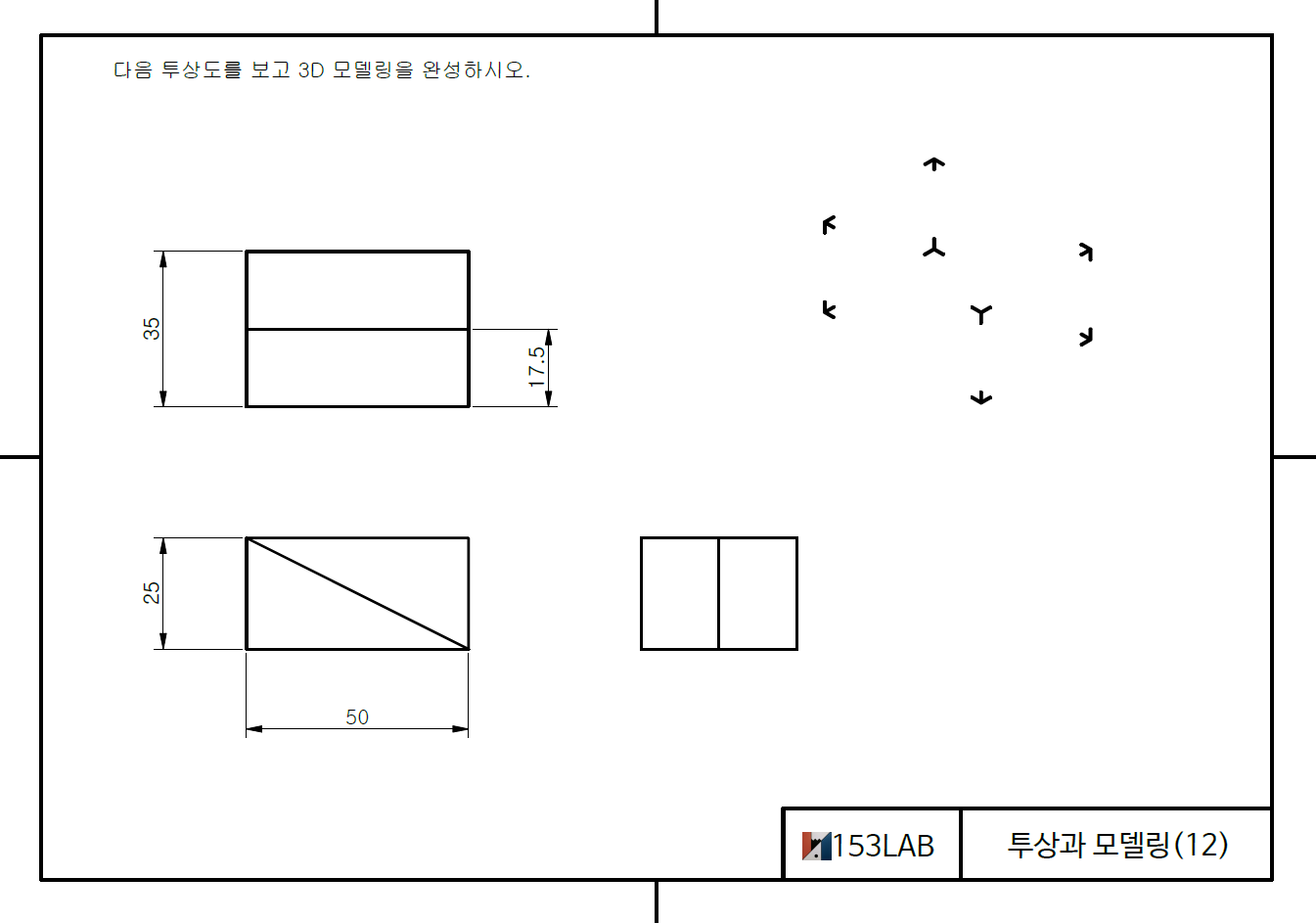

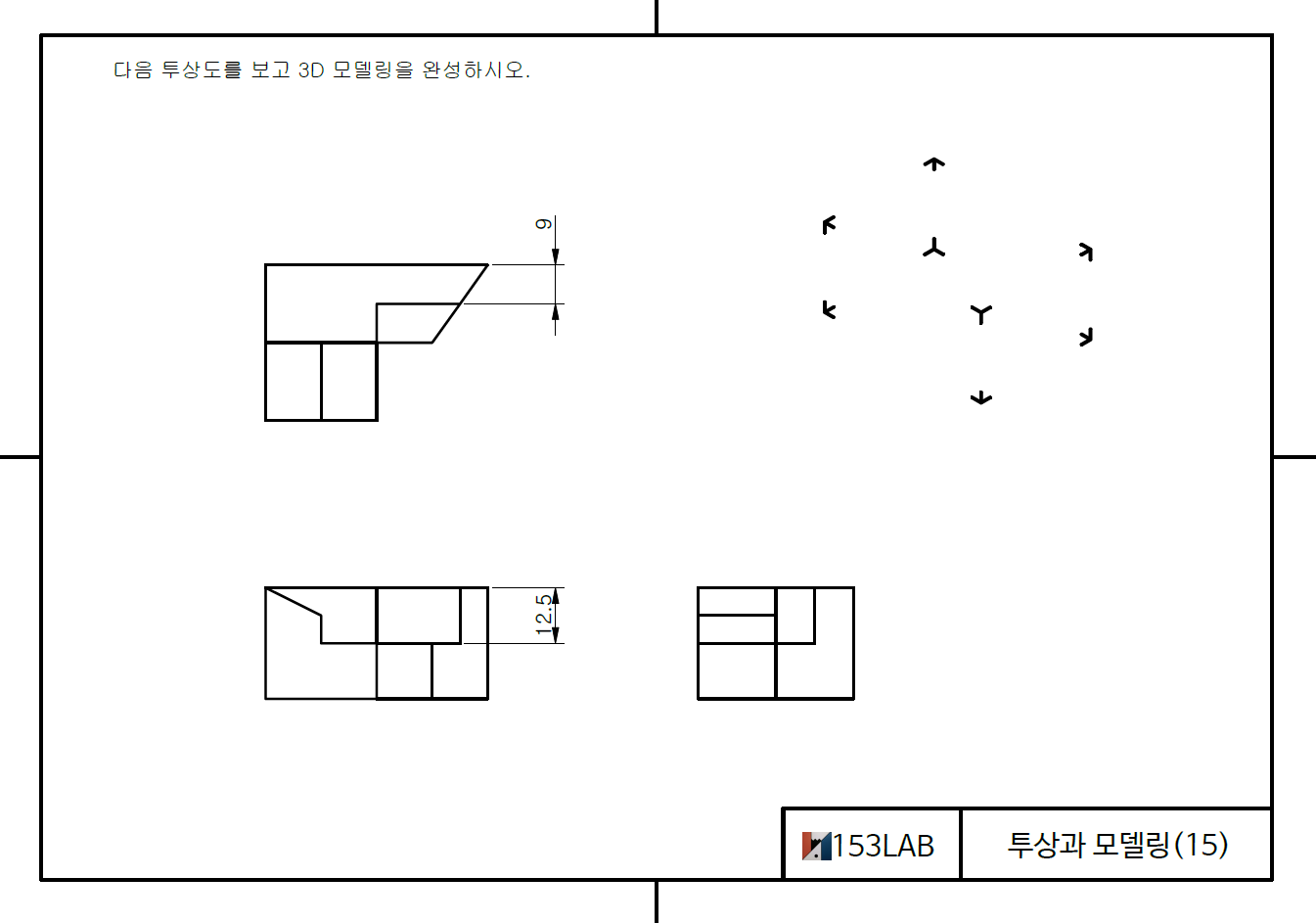

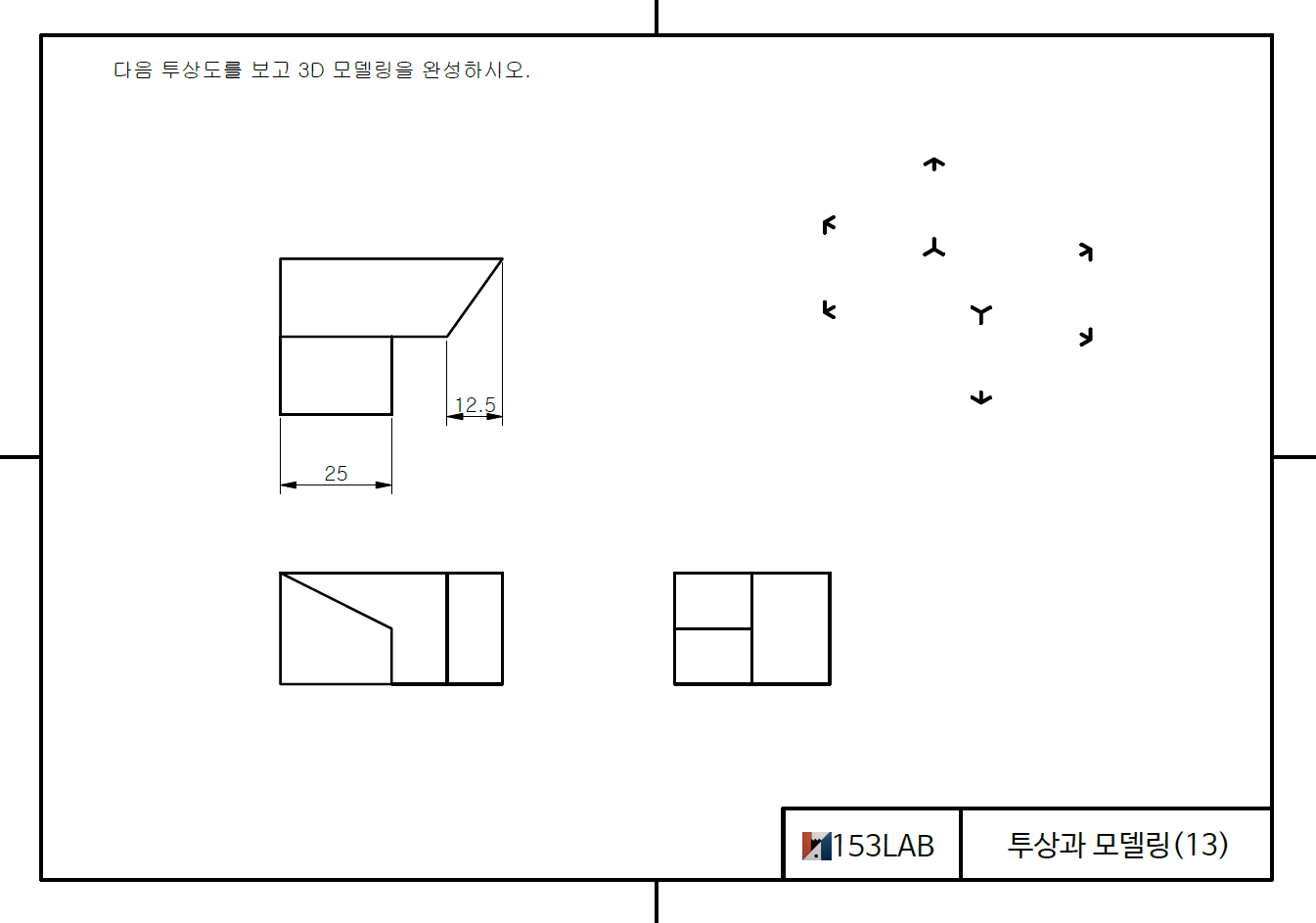

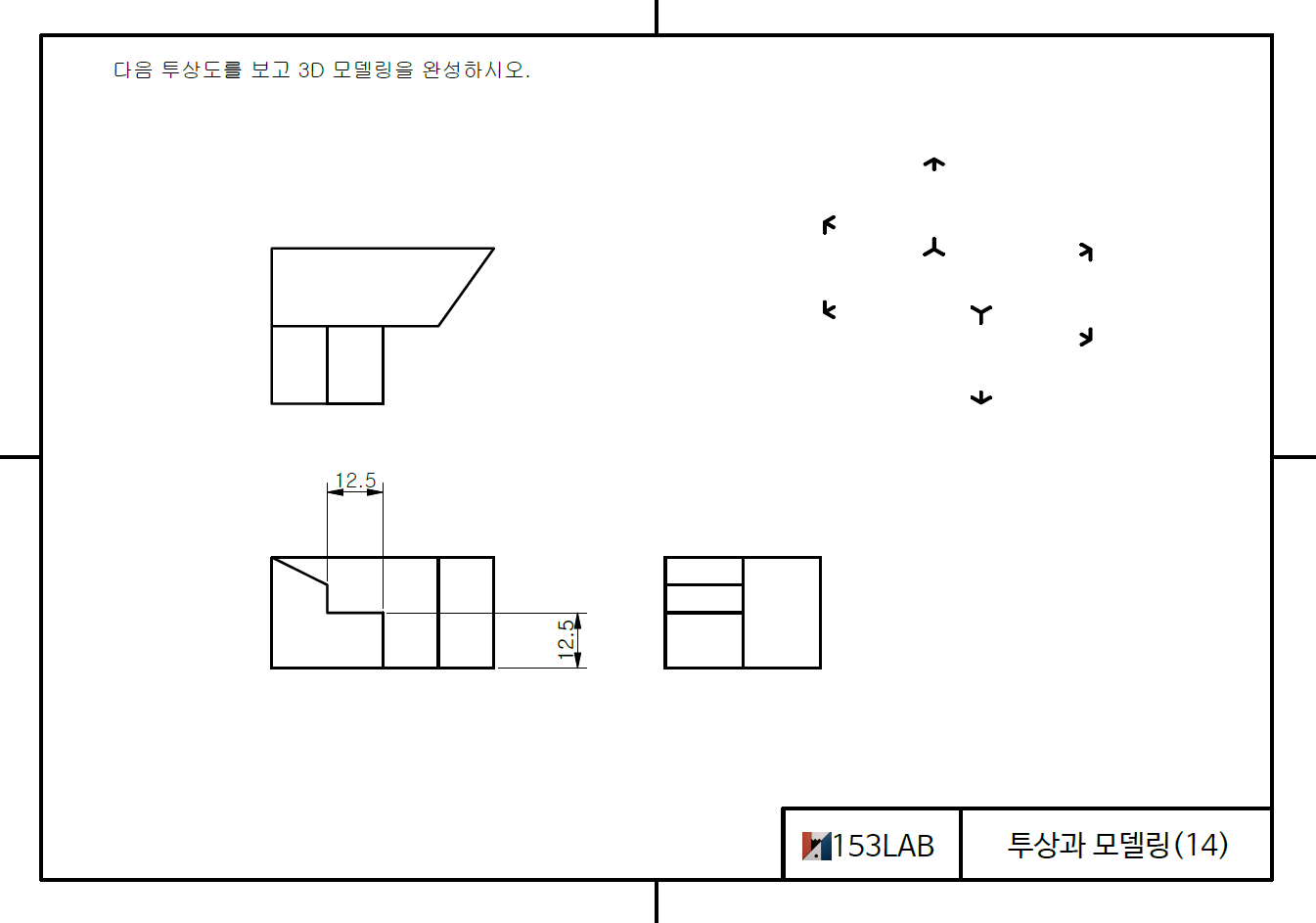

투상과 모델링 – 4 투상과 모델링 – 4 주어진 투상도를 면밀히 분석하여 형상을 파악하고, 3D 모델링을 완성하는 실습 과제입니다. 각 투상도의 치수와 형상적 특징을 파악하여 정확한 모델링 기법을 적용해 보시기 바랍니다. ( 1 ) ( 2 ) ( 3 ) ( 4 ) 이전 글 투상과 모델링 - 3 다음 글 투상과 모델링 - 5 관련 게시물 KS B ISO 1101 기하공차, 이렇게 그리면 틀립니다 — 폐지된 표기 5가지와 올바른 표기 KS B 0418 주강품 일반공차 정리 — KS B 0250과 무엇이 다를까 KS B 0250 주조품 치수공차 완벽 정리 — CT등급표와 절삭여유(RMA)
투상과 모델링 – 4 주어진 투상도를 면밀히 분석하여 형상을 파악하고, 3D 모델링을 완성하는 실습 과제입니다. 각 투상도의 치수와 형상적 특징을 파악하여 정확한 모델링 기법을 적용해 보시기 바랍니다. ( 1 ) ( 2 ) ( 3 ) ( 4 )
