일반기계기사 도면 양식 및 규격 설정 가이드
일반기계기사 실기 시험을 위한 도면 양식 설정 기준입니다. 일반기계기사는 기계설계산업기사나 전산응용기계제도기능사와는 요구사항이 조금 다르므로 세심한 주의가 필요합니다.

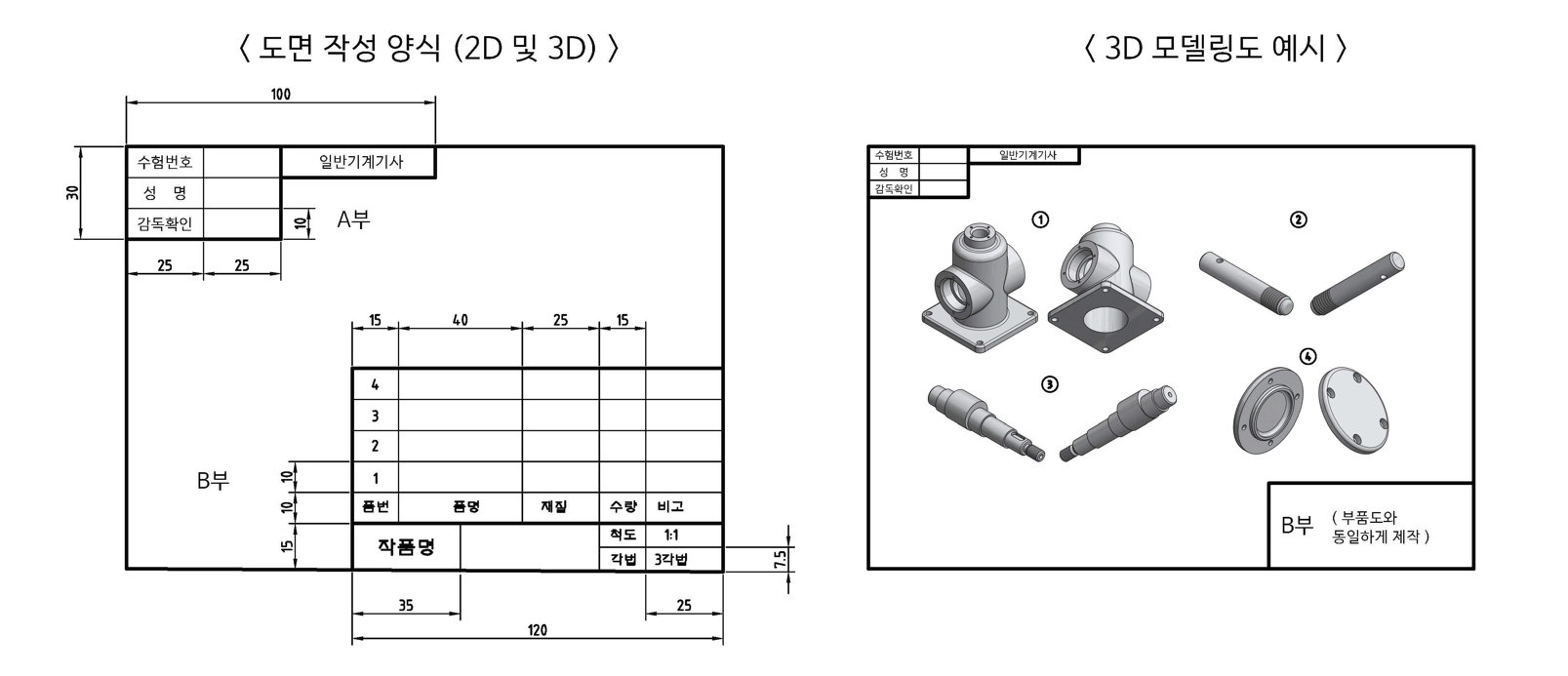

타 종목과의 주요 차이점 (2023년 1회 기준)
- 표제란 및 부품란 칸 간격: 8mm가 아닌 10mm로 작도해야 합니다.

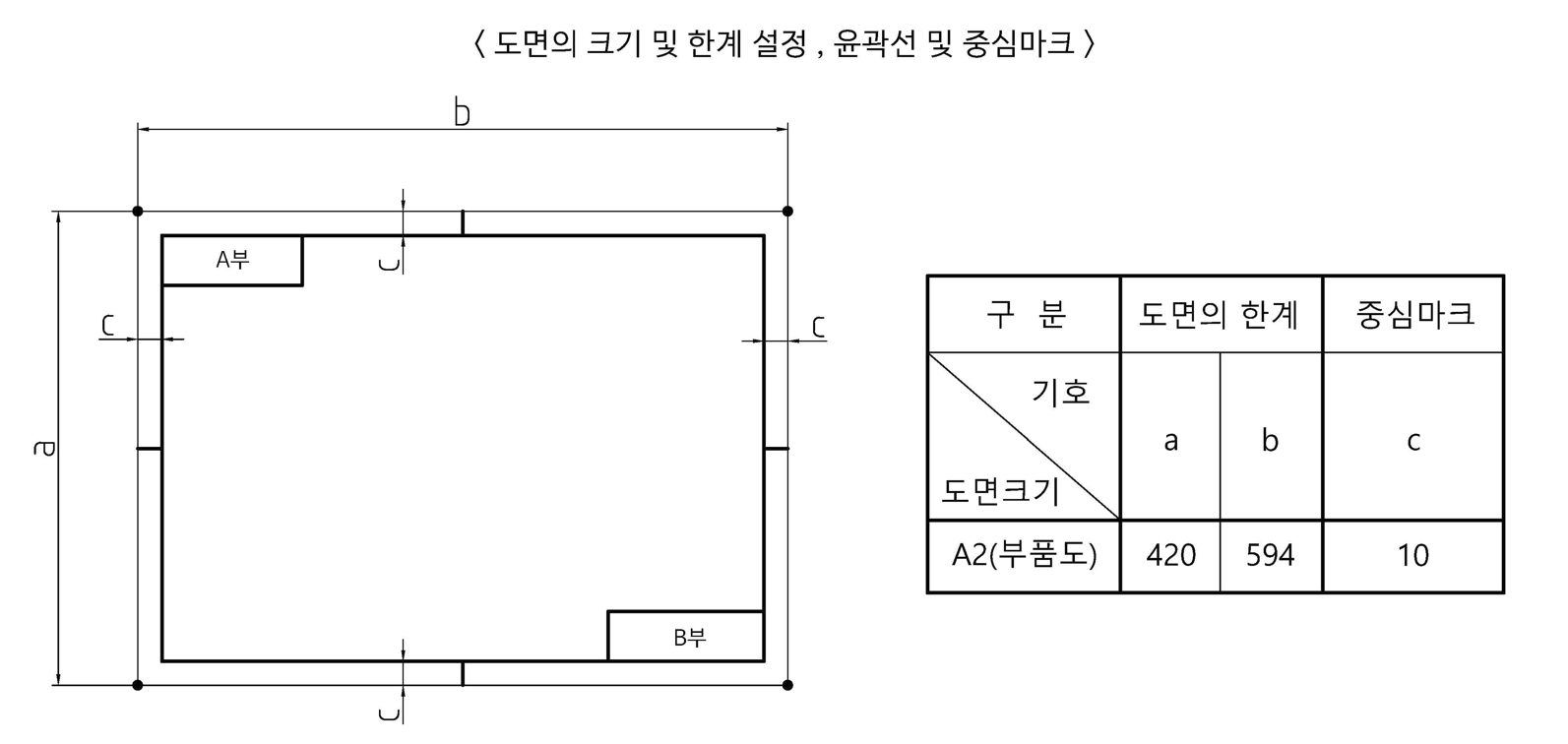

- 중심마크 길이: 윤곽선 안쪽으로 15mm가 아닌 10mm로 설정해야 합니다.
※ 2023년 1회 기준이므로 언제든 변경 가능한 사항입니다. 시험 시작 시 배부되는 요구사항(요강)을 필히 확인하시기 바랍니다.

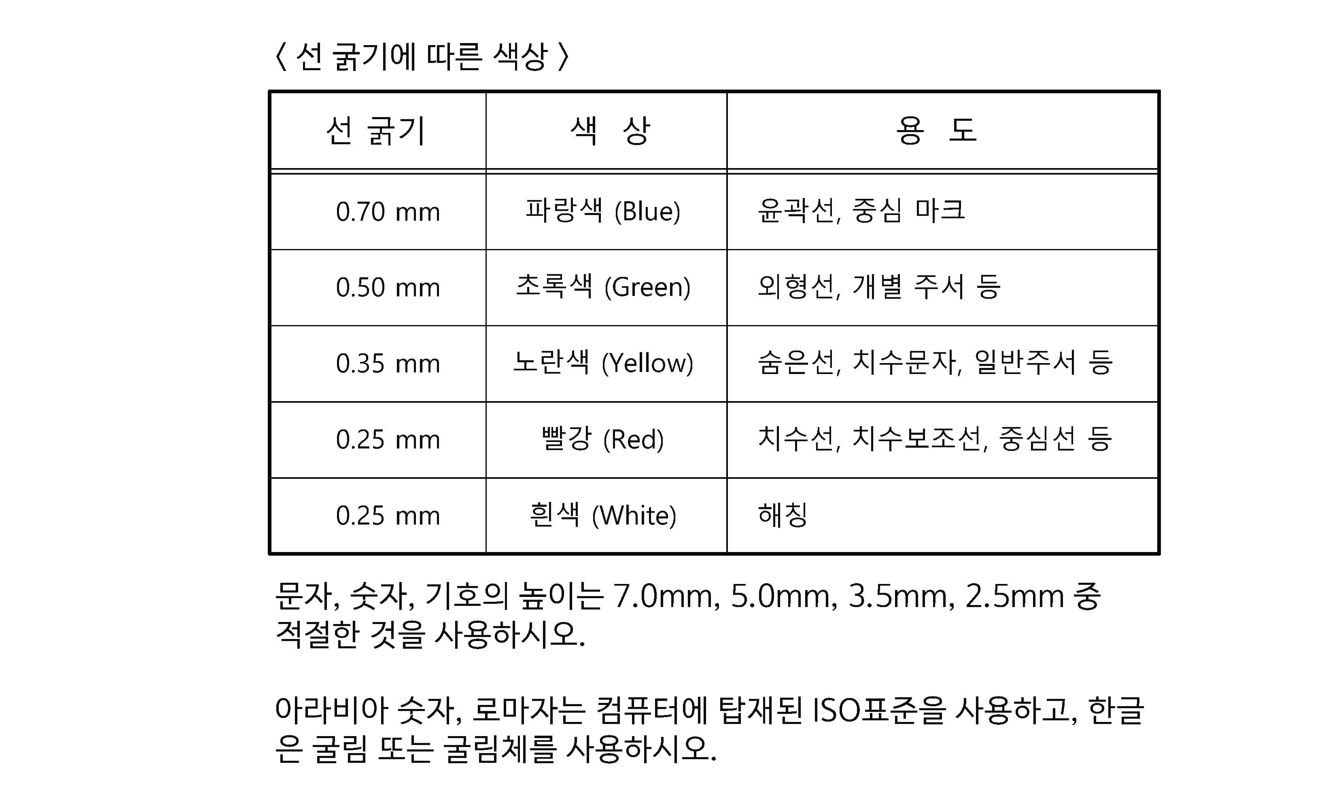

일반기계기사 선 굵기 기준
일반기계기사 또한 레이어(선 굵기) 설정이 실점과 직결됩니다. 아래의 선 굵기 기준을 인벤터(Inventor)나 AutoCAD에 정확하게 매핑하여 감점 없는 도면 작업을 마무리하시기 바랍니다.
