2025. 1회 전산응용기계제도기능사 출제 문제 "분할 장치(분할지그)"



---

전산응용기계제도기능사 출제 문제 '분할 장치'

이번 포스팅에서는 2025년 1회 전산응용기계제도기능사에 출제된 분할지그(분할장치)에 대해 알아보겠습니다.



1. 분할 장치란?

분할 장치는 가공물을 고정하고, 정해진 각도로 정확히 회전시켜 균등한 분할 가공(기어 이빨, 슬롯, 다각형 가공 등)을 할 수 있게 돕는 정밀 지그입니다.

주요 기능은 가공물 고정 + 분할 이동 + 분할 위치 고정입니다.

---

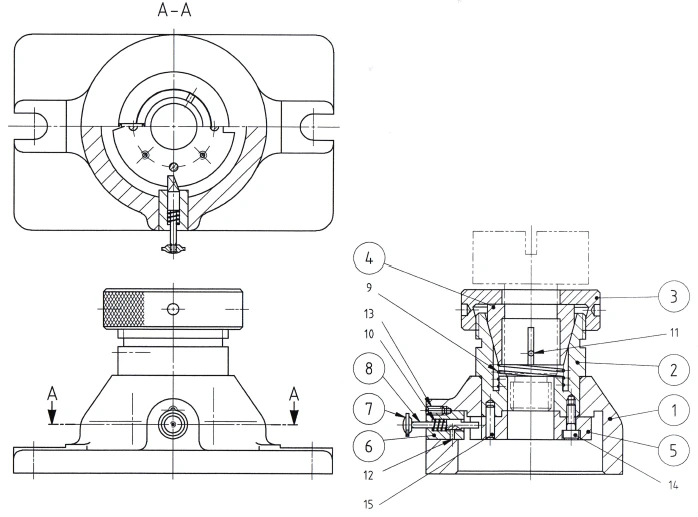

출처: 엔지니어링 드로잉 / 캐드나라닷컴 / 저자 김영상 기계제도명장



2. 각 부품의 사용 용도



부품 번호 부품명 주요 역할

1	본체 (Body)	전체 구조를 지지하는 기본 프레임
2	콜릿 하우징 (Collet Housing)	콜릿을 감싸고 본체와 연결
3	콜릿 너트 (Collet Nut)	콜릿을 눌러 가공물을 고정
4	콜릿 (Collet)	가공물을 강하게 고정
5	분할판 (Index Plate)	분할 각도를 정확히 나누고 고정
6	스토퍼 하우징 (Stopper Housing)	스토퍼 시스템을 담는 구조물
7	스토퍼 (Stopper)	분할판에 핀 고정
8	스프링 (Spring)	스토퍼를 복귀시키는 역할
9	가이드 핀 (Guide Pin)	본체와 하우징 정렬 유지
10	스프링 (Spring)	핸들과 연동하여 작동
11	고정 핀 (Locking Pin)	분할 고정 보조용 핀
12	핀 가이드 베이스 (Guide Base)	스토퍼 핀 직진운동 안내
13	멈춤 나사 (Set Screw)	세밀한 위치 고정
14	육각홈붙이 볼트 (Hex Socket Head Cap Bolt)	본체와 하우징 체결
15	맞춤 핀 (Dowel Pin)	정확한 부품 정렬 유지

---



3. 부품별 재료



부품명예상 재료특징

본체, 콜릿 하우징, 분할판, 스토퍼 하우징	SCM440	강성, 내구성, 열처리 가능
콜릿	SCM415	탄성 및 강도 균형 필요
콜릿 너트	SM45C	나사 체결성 및 가공성 우수



4. 조립 순서



1. 스토퍼 하우징(6)에 스프링(8), 스토퍼(7), 핸들을 조립
2. 본체(1)에 콜릿 하우징(2)을 가이드 핀(9)으로 정렬 삽입
3. 분할판(5)을 육각홈붙이볼트(14)로 본체 후면에 고정
4. 콜릿(4) 삽입 후 콜릿 너트(3)로 고정
5. 고정 핀(11)과 핀 가이드 베이스(12) 조립
6. 멈춤나사(13)로 미세 위치 조정
7. 맞춤핀(15)으로 최종 정렬 완료
8. 핸들을 작동하여 스토퍼 기능 점검



5. 도면에서 주목할 핵심 사항



• 본체 중앙 구멍을 기준으로 정확한 정렬
• 분할판 홈과 스토퍼 핀의 위치 일치
• 스토퍼 핸들의 작동 및 복귀
• 콜릿-콜릿 너트 체결 후 가공물 중심의 정확성
• 조립 완료 후 흔들림 없는 견고한 고정



6. 요약

1. 분할 장치는 "정확한 분할 회전"과 "견고한 고정"이 가장 중요하며, 조립 시 정렬, 고정, 작동 확인을 반드시 체크해야 완성도가 높아집니다.

2. 지그 문제는 첫째, 공작물의 형태 파악, 공작물에서 가공부의 형태를 순서대로 파악 한 후, 문제도에 주어진 다른 부품의 구조와 작동 방식을 고려하여 투상하여 모델링해야 합니다.

3. 위 부분을 종합적으로 치수와 공차를 생각하며 도면을 완성합니다.
