5분 투상 - 베어링하우징1(Bearing housing1)

V-벨트 풀리로 입력된 회전력을 반대편의 축 끝에 설치될 전달 요소(기어, V-벨트 풀리, 평 벨트 풀리, 스프로킷, 휠 등)에 회전력을 전달하기 위한 장치로써 입력 측과 출력 측의 동력 전달 요소에 따른 베어링의 설치 설계를 목적으로 하고 있다.

---

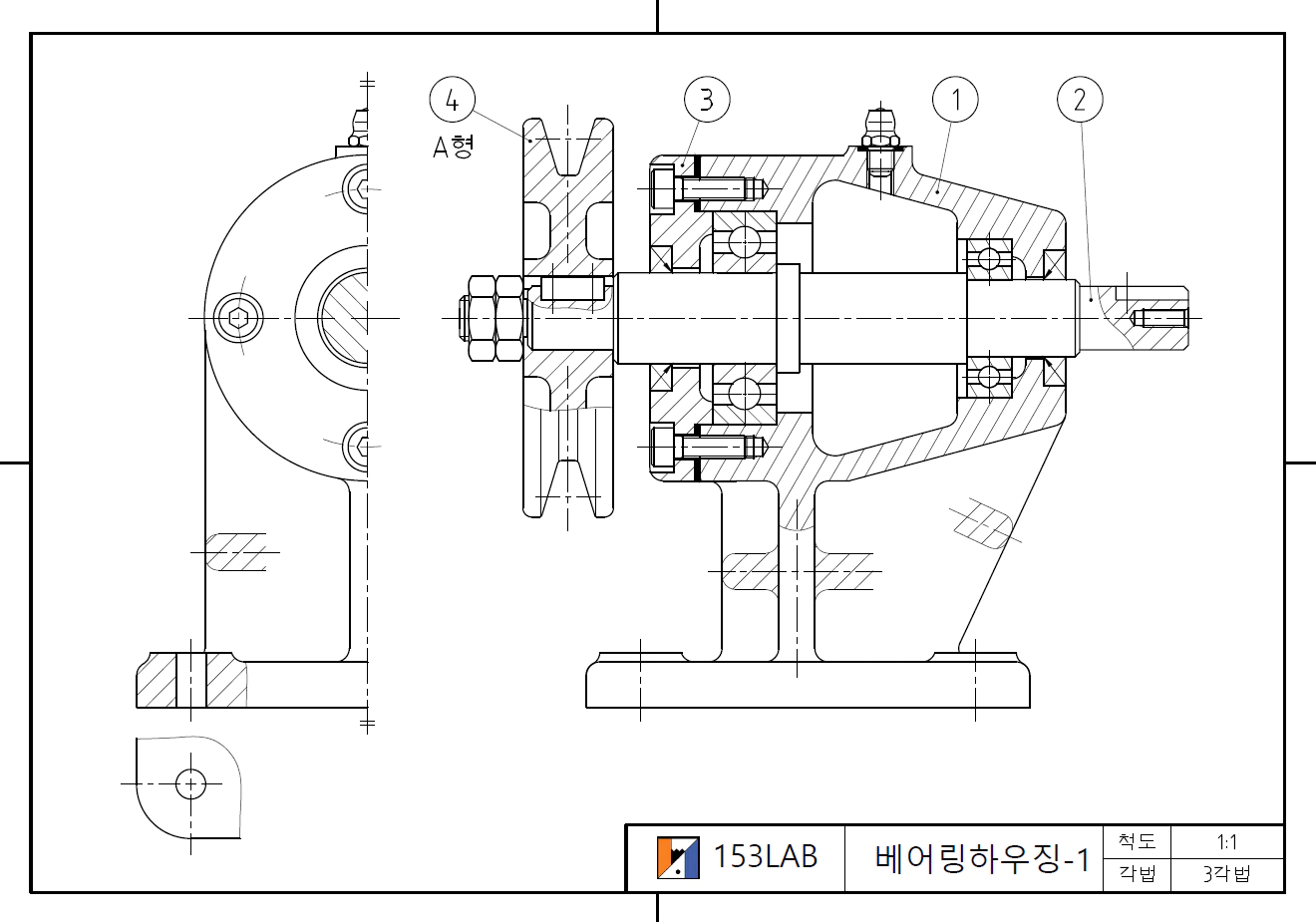

베어링하우징 1

V-벨트 쪽에 설치된 볼 베어링은 그 반대편의 볼 베어링 보다 호칭 크기가 큰데, V-벨트 풀리의 회전 시 발생하는 미세한 진동(축 방향, 축 직각 방향의 복합 진동)을 수반하기 때문에 같은 크기의 베어링이라면 악조건을 견뎌야 한다. 같은 회전력을 전달한다 하더라도, V-벨트 풀리, 평벨트 풀리, 스프로킷 휠이 설치된 쪽의 베어링은 호칭 크기를 한 단계 위의 것으로 선택하거나 복렬(2줄) 베어링, 또는 롤러 베어링을 설치하는 것이 안전한 수명을 보장한다.

따라서 과제 도면을 보면 입력 측은 V- 벨트 풀리 쪽이라는 것을 알 수 있다.



① 본체

입력 장치와 거리를 둔 위치에 설치되어 동력의 입력과 출력을 하는데 필요한 베어링을 양쪽에 설치하여 축의 ㅎ뢰전을 하도록 하는 역할을 한다.



② 축

본체에 삽입된 볼 베어링의 의해 양쪽에서 지지되어 V-벨트 풀리로 입력된 회전력을 반대편의 회전력 전달 요소에 전달하는 역할을 한다.

하나의 지름에 두 종류 이상의 부품이 끼워지는 경우에는 끼워 맞춤 공차 기호를 중요 부품을 기준으로 기입함으로 이 부품도에서는 베어링의 끼워 맞춤이 기준이 된다.



③ 베어링커버

베어링과 축이 옆으로 빠지지 않도록 붙잡아 주며 개스킷과 오일 실에 의해 오일이 새어 나오지 않도록 하는 역할을 한다.



④ V-벨트 풀리

외부에서 전달되어 온 회전력을 입력하는 역할을 한다.
