V-벨트풀리 아이들러의 본체 모델링, 투상도, 치수

V-벨트 풀리 드라이브, 아이들러, 긴장장치 등등 시험에 자주 출제되고 문제 유형 중에서, 기출과 유사한 문제도를 가지고 본체의 모델링, 투상도 작도, 정리, 치수 기입에 대해 알아보도록 하겠습니다.

---

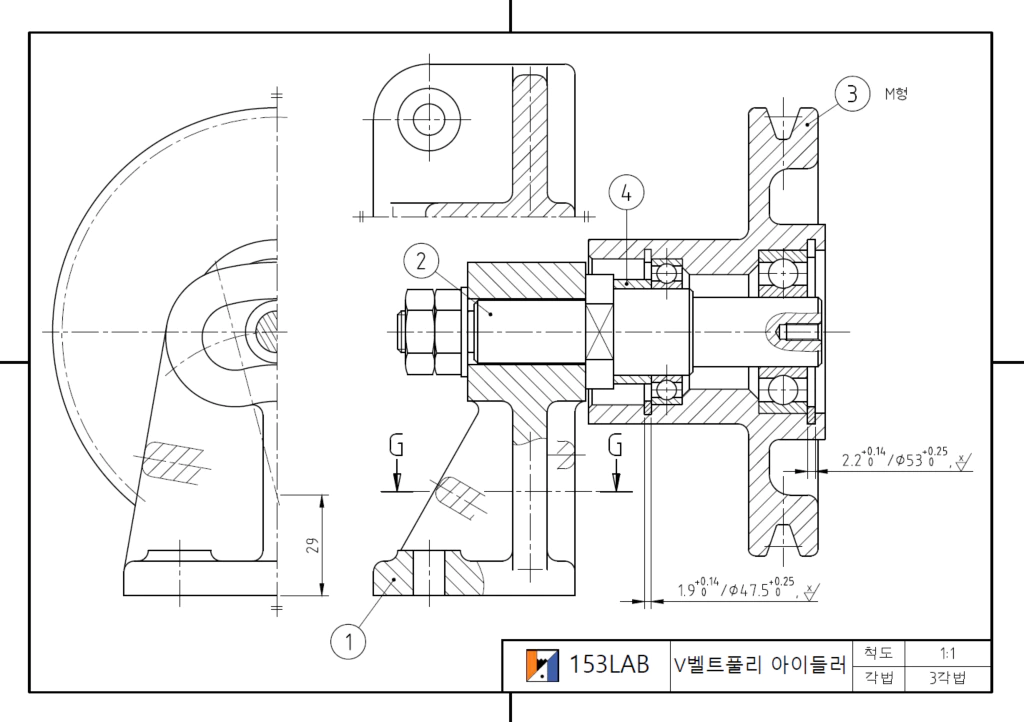

V-벨트 풀리 아이들러 문제도

① 본체

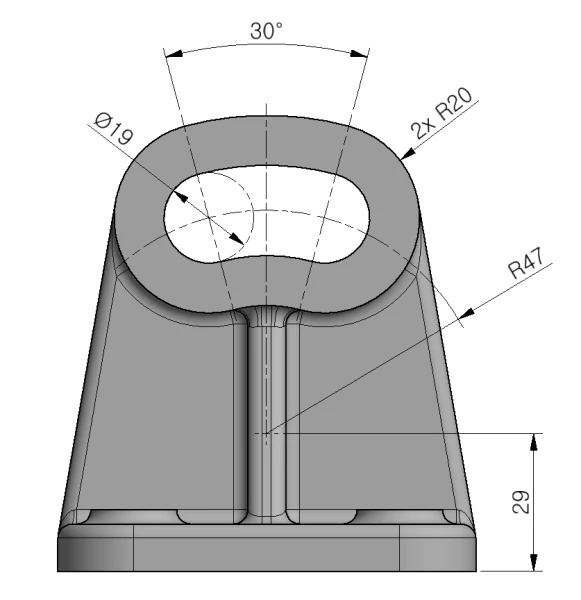

축의 위치를 조절하여 V-벨트의 장력을 조절할 수 있도록 상단 부 구멍이 길게 만들어져 있으며, 지면에 29mm 떨어진 R47 궤적에 축을 위치시킨다.



② 축

나사 끝에 볼트와 너트로 인해 본체와 단단히 고정되어 있는 상태로 회전하지 않으며, 볼베어링은 내륜 정지 하중으로 규격에 알맞은 공차를 축에 적용해야 한다.



③ V-벨트 풀리

V-벨트의 장력을 조절하는 데 사용한다.



④ 간격링

칼라라고도 하며, 축 위에서의 부품 간 간격을 유지하기 위해 사용한다.

---

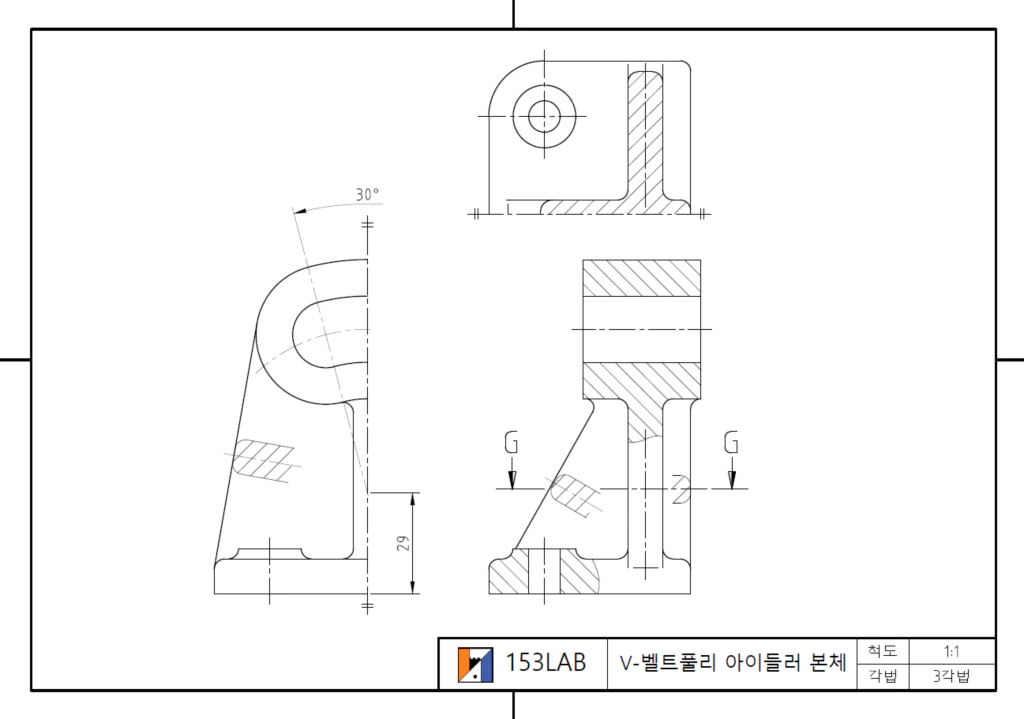

본체의 도면

본체 도면 다운 로드

V벨트풀리아이들러 본체-153LAB.pdf

0.03MB

---



V-벨트 풀리 아이들러 본체 모델링, 투상도 작도, 치수

본체 모델링, 투상도 작도와 정리, 형상 관련한 주요 치수에 대한 영상 강좌





---

마무리

일반기계기사, 기계설계산업기사, 전산응용기계제도기능사에 자주 출제되는 유형이니만큼 모델링부터 투상도 작도, 형상에 관한 치수기입을 어떻게 하는지에 대해 정리해 두시기 바랍니다.
