오토캐드에서 필렛 적용이 안 되는 이유와 해결 방법
오토캐드(AutoCAD)에서 필렛 명령의 원리와 만들 수 없는 필렛, 그 해결 방법에 대해 알아보겠습니다.
1. 연습을 위한 도형의 작도

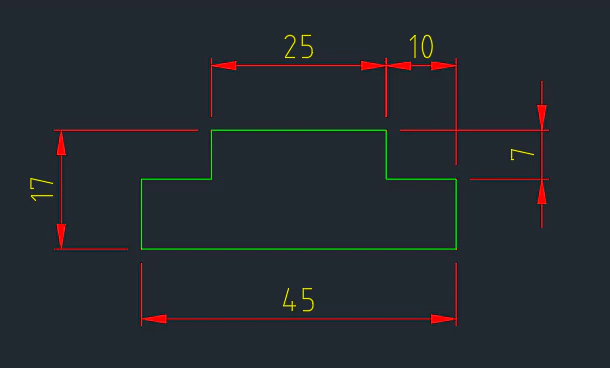

오토캐드에서 직선(Line) 명령을 사용하여 아래 그림과 같은 도형을 그린다.
2. 필렛 적용

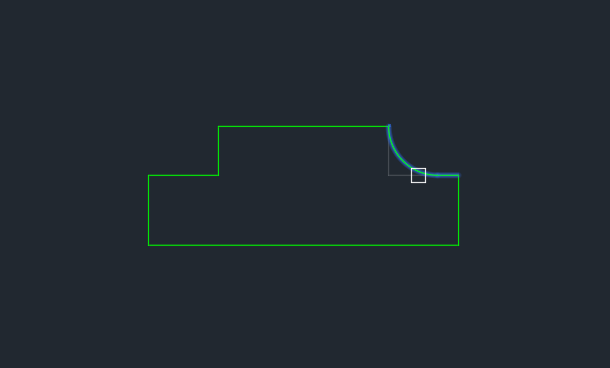

필렛(Fillet : 단축키 F) 명령을 실행하고, 반지름(R) 값은 7mm로 설정한 후 그림과 같은 두 개의 선을 선택하고 필렛을 적용한다. 필렛이 잘 만들어졌다.

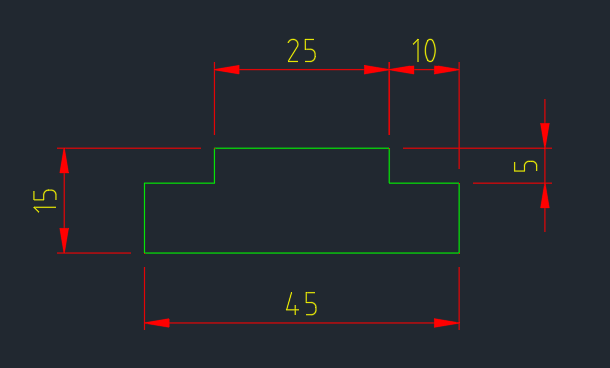

3. 도형의 변경
이제 위쪽 도형의 치수를 변경하겠다. 다시 그려도 되고, 스트레치(Stretch : 단축키 S) 명령을 사용하여, 세로 길이 7mm를 5mm로 변경한다.
4. 필렛의 실패와 이유

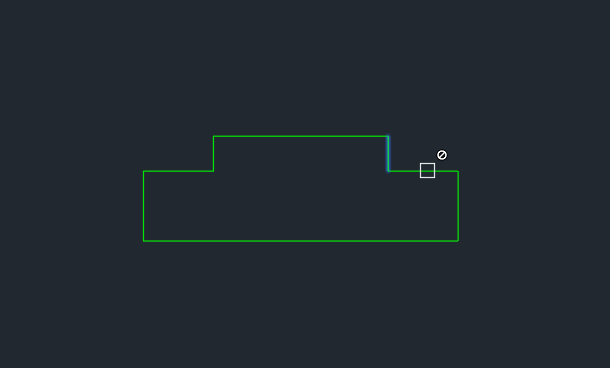

필렛 명령으로 똑같이 반지름 값 7mm로 적용해 보자.
지름이 너무 크다며 만들어지지 않는다. 필렛은 선택한 두 개의 선에 직접 접하고, 지정한 반지름 값을 갖는 호(Arc)를 그려주는 것이다. 두 개의 선에 직접 접해야 하는데, 세로 선의 길이가 5mm로 짧아 접촉할 수 없어 만들 수 없다.
5. 해결 방법
두 개의 선에 접하는 호는 반지름 값을 줄이지 않는다면 만들 수 없고, 이런 경우 한쪽은 모서리를 지나고, 다른 쪽은 선에 접하는 호를 만들어야 한다. 오토캐드에서 원(Circle : 단축키 C) 명령으로 가능하다.
원의 중심 위치를 찾고, 중심에서 반지름 값만큼의 원을 그리는 것이다.

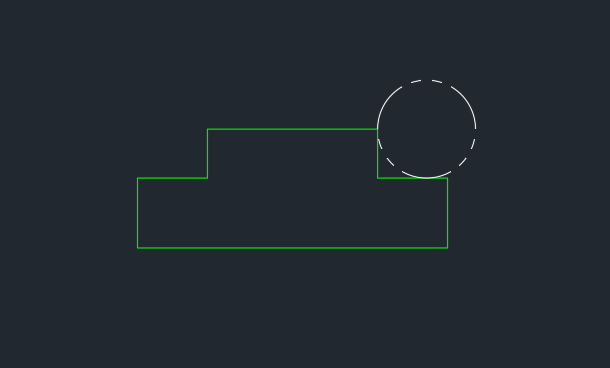

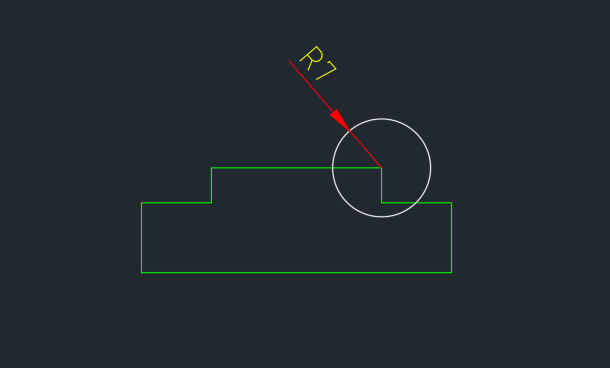

ⓐ 호가 지나는 모서리를 중심으로 하는 원의 작도 (가이드 선 1)
호가 지날 모서리(짧은 쪽)를 원의 중심으로 하고, 만들 원의 크기만큼 반지름 값(R7)을 주어 원을 만든다.

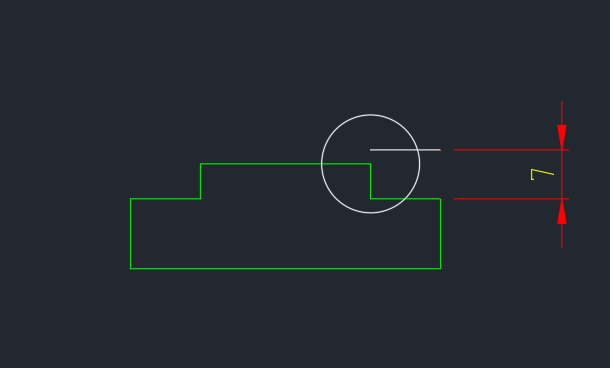

ⓑ 호가 접하는 직선은 평행 복사 (가이드 선 2)
호가 접할 선은 옵셋(Offset : 단축키 O) 명령으로 원의 중심이 위치할 쪽으로 원의 반지름만큼 (7mm) 간격을 띄워 복사한다.

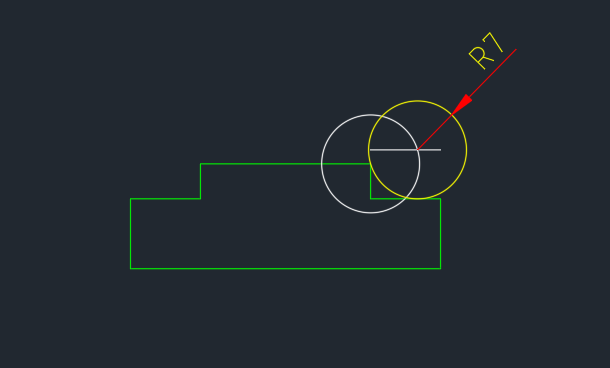

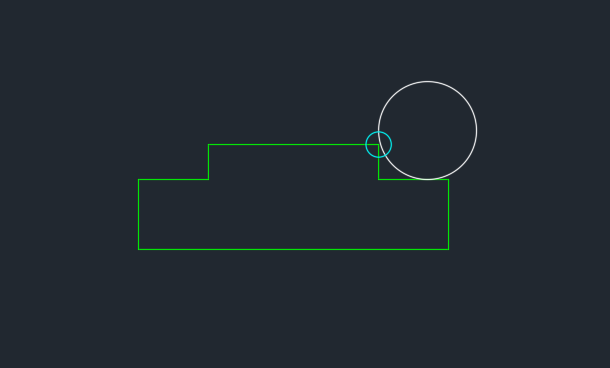

ⓒ 모서리를 지나고, 직선에 접하는 원의 작도
원과 직선의 교차 점을 원의 중심점으로 하여 반지름(R7)의 원을 그린다. 한 모서리는 지나고, 다른 직선에는 접하는 원이 만들어진다.

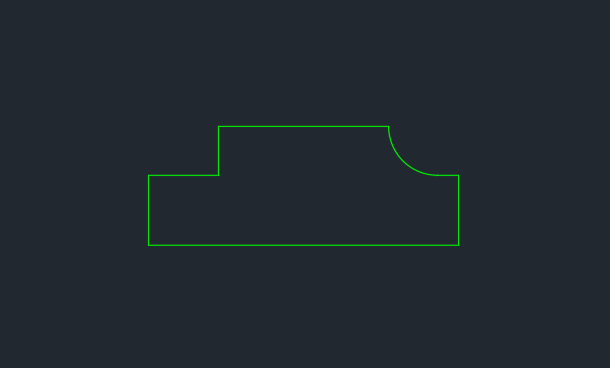

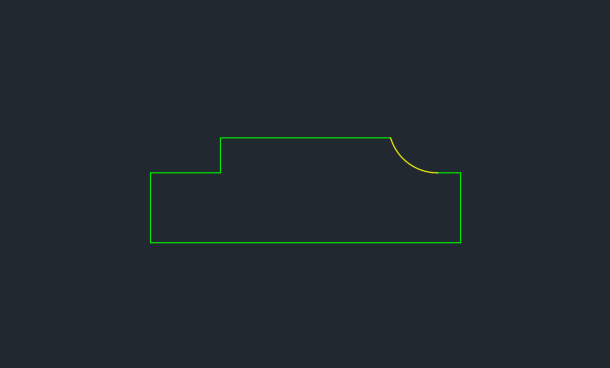

ⓓ 가이드 선 정리와 완성
가이드가 되었던 원과 직선은 지우고, 만들어진 원의 필요 없는 부분을 트림(Trim : 단축키 T)으로 정리한다.

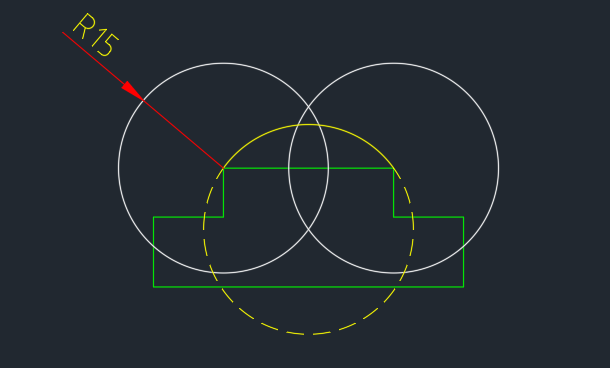

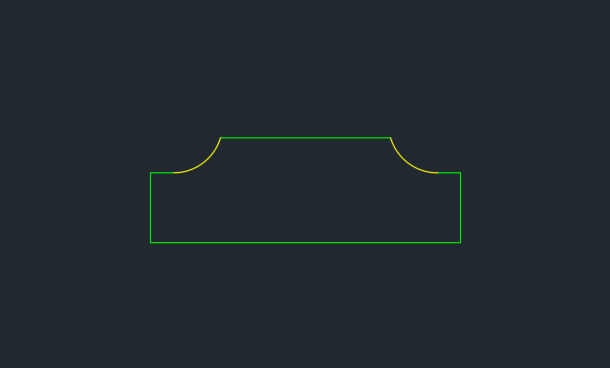

※ 두 개의 모서리를 지나는 호(Arc)도 같은 방법으로 두 개의 모서리를 중심으로 각각의 원을 그리고 교차점에서 만들 원을 그리면 된다. 하지만 이 명령은 호(Arc : A)의 옵션, 시작 점-끝 점- 반지름 (Start - End - Radius)로 더 쉽게 만들 수 있다.
▷ 두 개의 선에 접하는 원 호
▷ 하나의 모서리를 지나고, 선에 접하는 원 호

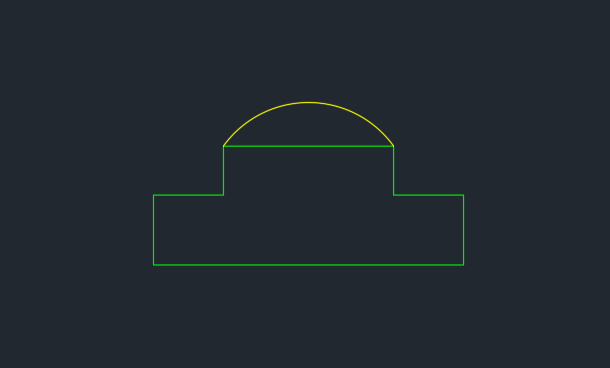

▷ 두 개의 모서리를 지나는 원호
도면 작업 중 많이 사용하는 부분이니 참고하시고 연습하시기 바랍니다.
