사출 금형 설계는 단순히 제품의 형상을 도면화하는 것을 넘어, 성형 품질, 생산성, 금형의 내구성, 그리고 제조 원가까지 결정짓는 고도의 엔지니어링 과정입니다. 금형 설계 순서는 금형 제조 기업의 규모나 전문 특질에 따라 다양한 방식으로 전개되므로 상황에 맞게 탄력적으로 적용해야 합니다.
금형 설계 공정은 결코 일방향적인 절대적 순서가 아니며, 설계 진행 과정에서 때로는 병행적으로, 때로는 이전 단계로 피드백하여 반복 수정하면서 완성도를 높여야 합니다. 특히 대형 금형 설계의 경우, 사소한 실수가 되돌릴 수 없는 막대한 금전적 손실과 납기 지연을 초래하므로 각 단계별 체크 포인트를 명확히 정립하는 것이 필수적입니다.
1. 1단계: 성형품 데이터 및 사출 환경 검토 (준비 단계)
본격적인 금형 설계에 착수하기 전, 성형할 제품 자체의 속성과 사출 성형기(기계), 작업 형태 등의 제약 조건을 철저히 확인하여 데이터 베이스를 구축해야 합니다.
① 성형품 체크리스트에 의한 기획 목적 분석
제품의 기본 기획 목적과 요구 기능, 실제 사용 조건을 상세히 파악합니다. 이를 기반으로 사용 수지(Resin)의 유동성 및 수축률 특성, 적합한 성형 수단, 후가공인 2차 가공법(도장, 도금, 융착 등)과의 연계성, 최종 제품의 경제성(목표 타겟 단가)을 종합적으로 확인합니다.
② 성형품 설계도 및 3D 데이터 검토
제품 도면을 철저히 검토하여 성형성, 금형 설계 및 가공성, 성형기 사양과의 상호 관련성을 분석합니다. 발생 가능한 문제점(성형 불량, 가공 불가 구간 등)을 예측하고 대책을 세우며, 필요한 경우 제품 설계 부서에 합리적인 설계 변경(Design Modification)을 적극적으로 요청해야 합니다.
③ 사용 사출성형기(Injection Molding Machine) 사양 확인
금형이 안착될 사출기의 물리적 스펙을 확인하여 금형의 외곽 사이즈와 작동 메커니즘을 제한해야 합니다. 필수 확인 항목은 다음과 같습니다:
- 로케이트 링(Locate Ring) 직경 및 타이바 간격(Tie-bar Clearance) 확인
- 다이 플레이트 치수(Mold Plate Dimension) 및 최대 형개 스트로크(Mold Opening Stroke)
- 사출기 노즐 반경(Nozzle R) 및 이젝터 로드(Ejector Rod)의 위치와 관계 확인
- 고정측/이동측 플레이트의 탭 구멍 피치(Tap Hole Pitch)
- 유압 코어 당김, 에어 블로우 등 특수 조작 시스템의 유무 파악
④ 성형 작업 형태 및 인프라 확인
생산 현장의 자동화 수준과 설비 환경을 파악합니다. 작업이 반자동 방식인지 전자동 성형 방식인지 확인하고, 런너 시스템을 콜드 런너(게이트 마무리 공정 필요)로 할 것인지 런너레스(핫 런너) 방식으로 할 것인지 결정합니다. 또한 공장의 금형 온·냉수 설비 능력, 현장 작업자의 성형 기술 정도와 경험치, 성형 메이커의 고유한 특질을 설계에 반영합니다.
2. 2단계: 금형의 기본 설계 (구조 및 사양 결정)
준비 단계에서 수집된 제약 조건을 바탕으로 금형의 뼈대와 핵심 시스템을 정의하는 본 설계 단계입니다.

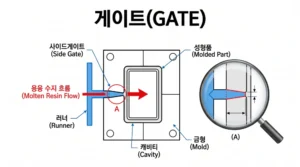

| 기본 설계 항목 | 주요 내용 및 결정 사항 |
|---|---|
| 1. 금형 강재 결정 | 생산 수량, 수지의 부식성/마모성, 코어의 가공 방식을 고려하여 적합한 금형 재질(KP4M, NAK80, STD61 등)을 결정합니다. |
| 2. 캐비티 수 결정 | 생산 계획량, 사출기의 사출 용량 및 가소화 능력, 제품의 크기를 고려하여 1형당 캐비티 수(Cavity 소요 수)를 확정합니다. |
| 3. 유동 시스템 결정 | 스푸르, 런너, 게이트 시스템을 설계합니다. 용융 수지의 원활한 유입을 위해 스푸르 락(Sprue Lock)의 형상, 게이트의 최적 위치 및 개수를 포함하여 시스템을 확정합니다. |
| 4. 밀어내기 방식 결정 | 성형품을 안전하게 이형시키기 위한 밀어내기 방식을 결정합니다(이젝터 핀, 스트리퍼 플레이트, 슬리브 핀, 유압 이젝션 등). |
| 5. 캐비티 및 코어 배치 | 성형 밸런스(Flow Balance)와 파팅 라인(PL)을 고려하여 몰드 베이스 내에 캐비티 형상을 배치합니다. |
| 6. 기본 금형 구조 확정 | 2단 금형, 3단 금형 여부를 결정하고 분할형 코어, 언더컷(Undercut) 처리를 위한 슬라이드 코어/경사핀 변형 대책, 인서트 성형 처리 대책을 세웁니다. |
| 7. 냉각 및 가열 시스템 설계 | 균일한 냉각을 통한 성형 사이클 단축 및 휨 방지를 위해 냉각 라인의 직경, 피치, 배치 등 냉각 시스템을 결정합니다. |
| 8. 가스 빼기 및 세부 구조 | 미충진이나 탄화 현상을 방지하기 위해 파팅면 및 코어 조립부에 에어 빼기(Vent) 슬롯 등 세부 구조를 설계합니다. |
| 9. 가공 공법 검토 | 형자국(주조 자국), 캐비티 이음매 구조, 가이드 부시 방식, 절삭 가공성 및 주조 모델링 가공 방법의 적합성을 검토하고 최종 확정합니다. |
| 10. 견적 가격 및 납기 조율 | 결정된 구조를 바탕으로 최종 금형 제작 단가(가격)와 공정별 마일스톤에 따른 납기를 최종 결정합니다. |
3. 3단계: 도면화 및 제작 데이터 작성 (상세 설계)
기본 설계가 확정되면 가공 현장 및 조립 부서에서 사용할 상세 도면과 부품 데이터를 작성하는 단계에 진입합니다.
① 새겨 넣기 치수도(코어 상세도) 작성
성형품 설계도의 면밀한 검토 결과를 바탕으로 실제 캐비티와 코어의 새겨 넣기 치수 도면을 작성합니다. 이 과정에서 제약 요목을 완벽히 파악하고 반영해야 합니다:
- 금형 제작상의 문제 점검: 방전 가공, 절삭 가공이 불가능한 와이어 가공 영역이나 협소부 파악
- 파팅 라인(Parting Line): 제품 외관의 미관을 해치지 않고 이형이 가장 원활한 PL 선 정착
- 빼기 구배(Draft Angle): 수축에 의한 고착 및 긁힘을 방지하기 위한 캐비티/코어의 빼기 구배 부여
- 살 두께 관계: 두께 불균일로 인한 싱크 마크, 변형 가능성 체크 및 보완
- 치수 공차의 조정: 수지 수축률을 감안하여 성형품 요구 공차 만족을 위한 금형 치수 공차 연산
- 모방 가공 범위와 모델의 수배: 고속 가공 및 3D 형상 영역의 모방 가공 범위를 설정하고 가공용 모델 데이터 수배
- 데이터 검증: 도면 상 지시 치수와 기하학적 형상에 잘못되거나 상충되는 부분은 없는지 종합 교정
② 금형 조립도(Assembly Drawing) 작성
모든 구성 요소가 결합된 조립 도면을 작성하며, 시스템 간의 유기적 간섭 여부와 기계적 안전성을 최종 검증합니다. 검증 기준은 다음과 같습니다:
- 메커니즘 작동성: 슬라이드 코어, 경사핀, 이젝터 플레이트의 가이드 메커니즘이 원활하게 작동하는가
- 성형기와의 간섭 관계: 조립된 금형이 대상 사출 성형기 규격 내에 물리적 간섭 없이 안착 및 체결되는가
- 금형의 구조적 강도: 사출 압력 및 형체력에 의해 플레이트가 변형되거나 파손되지 않는 충분한 두께와 강도를 가졌는가
- 온도 제어 시스템: 냉각 및 가열 회로 시스템 배관이 조립용 볼트나 핀 구멍과 간섭을 일으키지 않는가
- 이형 및 밀어내기 시스템: 성형품 변형 없이 안정적으로 취출이 가능한 이형 메커니즘인가
- 스푸르·런너·게이트 시스템: 수지의 유동 밸런스와 게이트 절단 가공성이 적합하게 도면화되었는가
- 부품의 재질과 열처리 사양 기입: 각 구성 플레이트 및 코어 부품의 적합한 재질 사양과 경도 향상을 위한 열처리 사양이 명확히 표기되었는가
③ 부품도(Detail Drawing) 작성 및 규격화
가공 부서로 출도될 개별 부품 도면을 상세히 작성합니다. 이때 시장에 유통되는 표준 부품(몰드 베이스 규격품, 가이드 핀, 부시, 이젝터 핀, 스프링 등 규격품)을 적극적으로 채용하여 설계하는 것이 납기 단축과 금형 제작 코스트(원가) 절감 측면에서 절대적으로 유리합니다.
4. 4단계: 가공, 조립 및 파이널 트라이아웃 (검증 단계)
도면 설계 공정이 완료되면 생산 현장에서는 기계 가공(CNC, EDM, 와이어 가공 등)을 진행하고 각 부품을 정밀 조립하게 됩니다.
조립이 완료된 최종 금형은 설계 단계에서 준비한 ‘금형 검사 체크시트’에 의거하여 기계적 치수 및 작동 검사를 철저히 수행합니다. 최종적으로 실제 사출 성형기에 장착하여 시험 사출을 진행하는 트라이아웃(Try-out / T1 시사출) 및 테스트 쇼트를 통해 성형품의 공차 만족 여부와 외관 품질을 검증하고 금형 양산 승인을 완료합니다.
