KS B ISO 1302:2002 표면거칠기 기호의 크기
2025년부터 국가기술자격 CAD실기시험의 규격의 변경에 따라 아래와 같이 표면거칠기 지시 및 기호의 크기를 적용하여 작업해 주시길 바랍니다.
| 숫자 및 문자 높이 (h, ISO 3098-2 기준) |
2.5 | 3.5 | 5 | 7 | 10 | 14 | 20 |
|---|---|---|---|---|---|---|---|
| 기호의 선 두께 (d′) | 0.25 | 0.35 | 0.5 | 0.7 | 1 | 1.4 | 2 |
| 문자의 선 두께 (d) | 숫자 및 문자 높이에 비례 | ||||||
| 높이 (H₁) | 3.5 | 5 | 7 | 10 | 14 | 20 | 28 |
| 높이 (H₂, 최소) | 7.5 | 10.5 | 15 | 21 | 30 | 42 | 60 |
※ H₂는 지시선의 줄 수에 따라 달라질 수 있습니다.

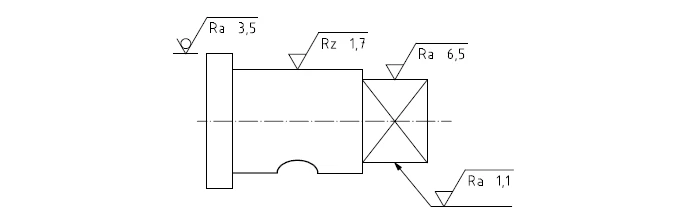

원기둥형 및 각기둥형 표면
중심선을 이용하여 표시되고, 각기둥형 표면마다 동일한 표면 거칠기 요구사항이 적용되는 경우에는 원기둥형 및 각기둥형 표면을 한 번만 지정할 수 있다.
그러나 각각의 각기둥형 표면에 서로 다른 표면 거칠기 요구사항이 있는 경우에는 각 표면을 개별적으로 표시해야 한다.
